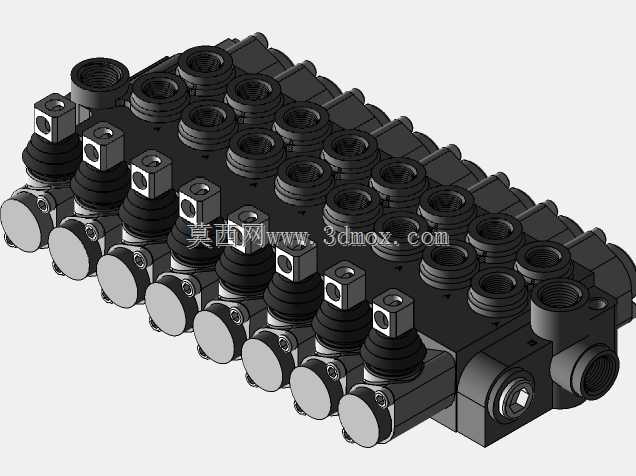

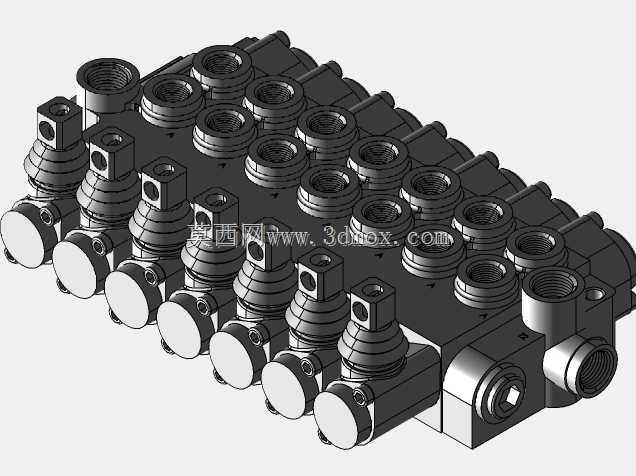

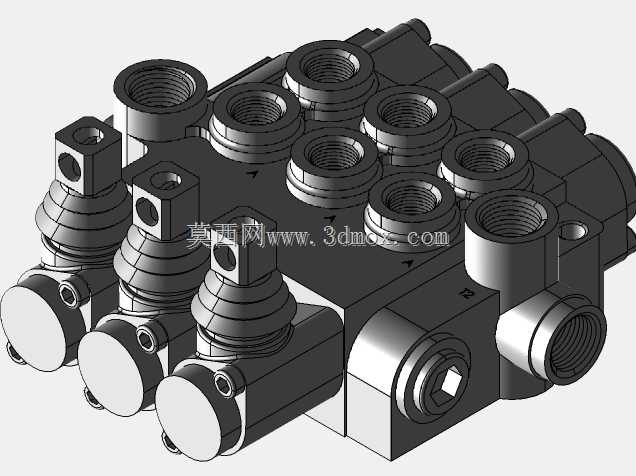

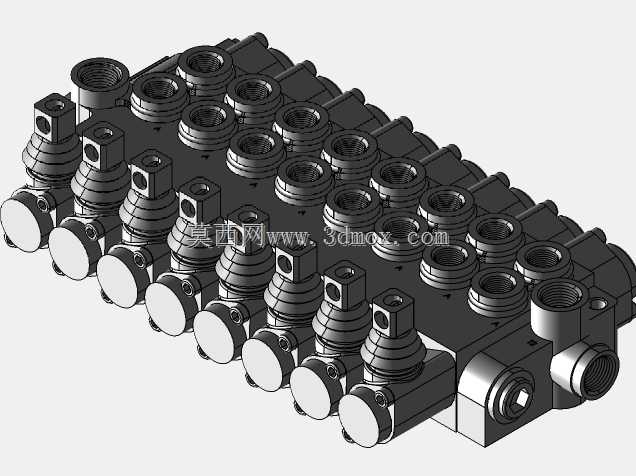

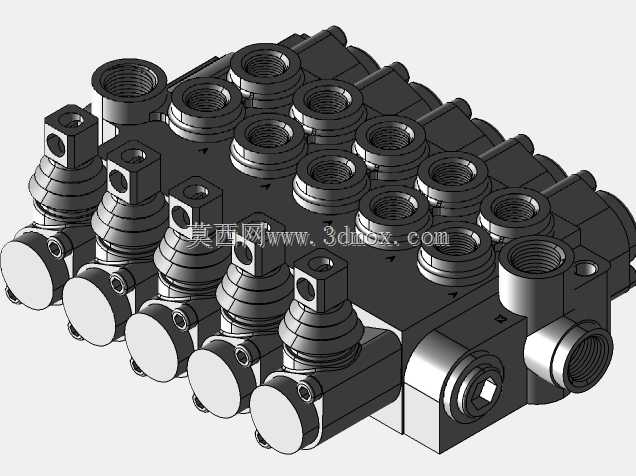

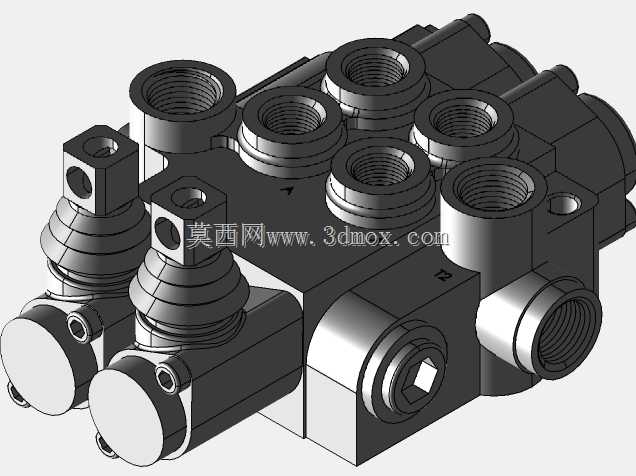

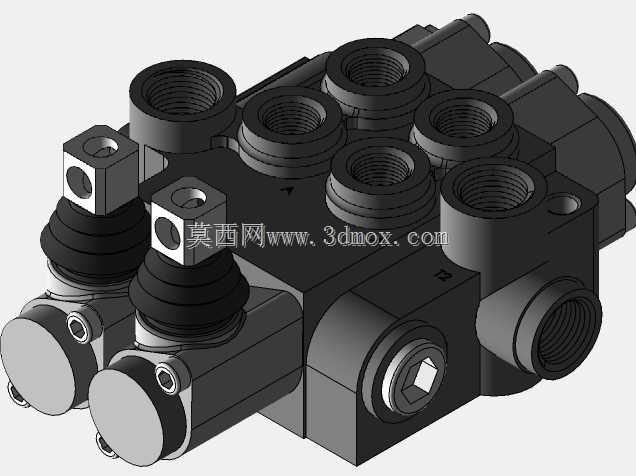

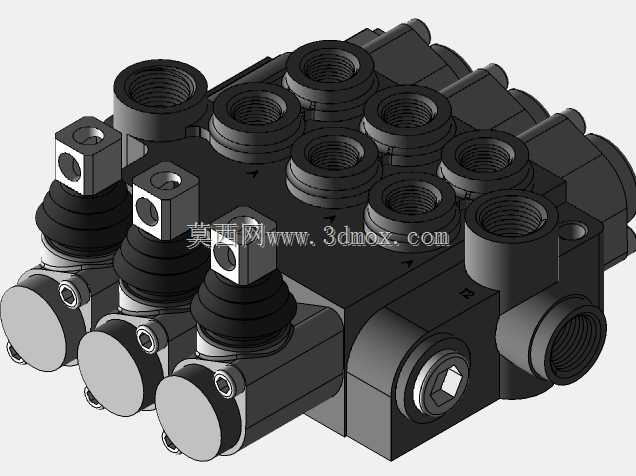

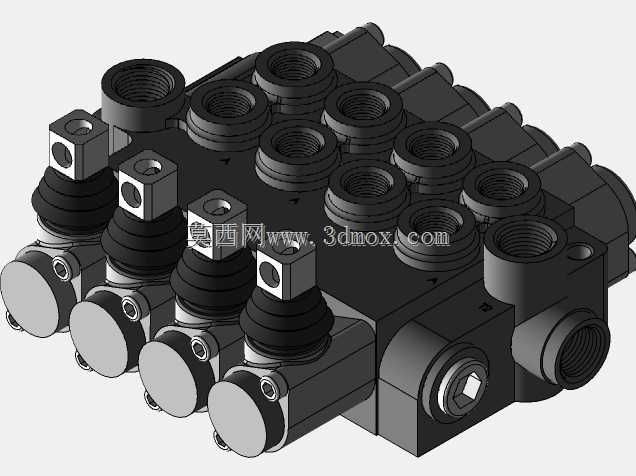

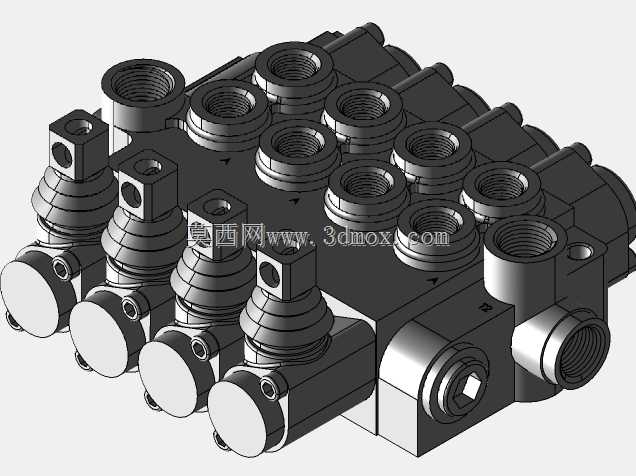

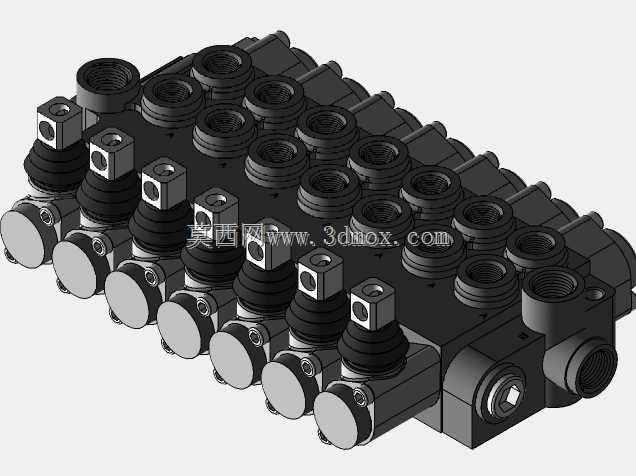

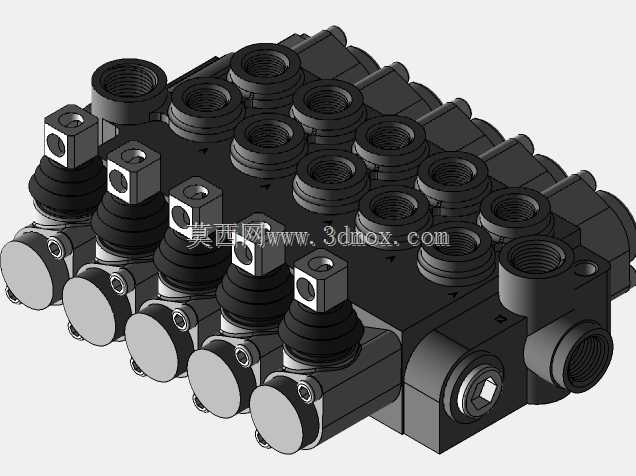

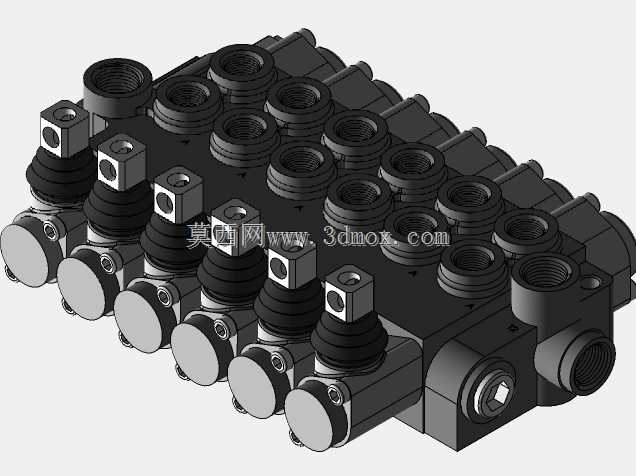

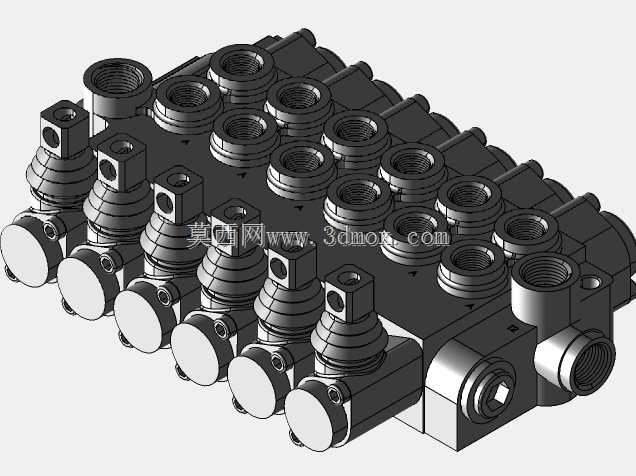

P40系列整体式多路液压换向控制阀结构

　　这款整体式多路液压阀主要面向中小流量液压系统的执行机构控制需求，常见于小型工程机械、农用作业设备、仓储搬运车辆的液压回路中，可同时为多组液压执行元件提供独立的方向控制，替代分散布置的单联换向阀，减少管路连接点的泄漏风险，压缩阀组在设备上的安装占用空间。从结构设计来看，阀组采用整体铸铁本体加工，内部油道通过铸造一体成型后做精整去毛刺处理，避免油道内的锐角造成液流阻力陡增，同时降低高压油液长期冲刷带来的气蚀风险。每联阀的控制端采用防尘密封结构，适配手动操纵的使用场景，外露的操纵杆根部设置多层波纹防护套，可阻挡作业环境中的粉尘、泥沙进入阀杆配合间隙，避免阀杆拉伤造成的内泄问题。阀组的油口采用英制管螺纹连接标准，进油口、

　　回油口设置在阀组本体的侧端，各工作油口沿阀组顶面排布，每个油口周边预留足够的管接头安装空间，避免相邻接头安装时出现扳手空间不足的问题。设计过程中对阀杆的行程做了精准限位，每个换向位置的定位手感清晰，可准确对应执行元件的停止、正反向动作状态，中位机能采用闭中位结构，阀芯处于中位时各工作油口封闭，执行元件可保持位置锁定，同时液压泵输出的油液可通过中位通道直接回油，减少系统空载阶段的功率损耗。阀组的安装面设置在本体底部，预留了对应规格的安装螺栓孔，安装时可直接通过螺栓固定在设备的安装支架上，不需要额外设计过渡连接板，安装边界尺寸紧凑，可适配安装空间局促的小型设备布局需求。每联阀内置过载保护结构，当对应回路的压力超过设定阈值时，

　　高压油可通过溢流结构泄荷，避免外部负载突变造成的管路爆裂或元件损坏，不需要在每个工作回路单独设置过载保护阀，简化整个液压系统的管路布置。阀杆与阀孔的配合间隙经过精密配磨，可在额定工作压力下保持较低的内泄量，保证执行元件的位置保持精度，避免带载状态下出现执行元件缓慢沉降的问题。
