Jabsco1673立式柔性叶轮泵结构设计

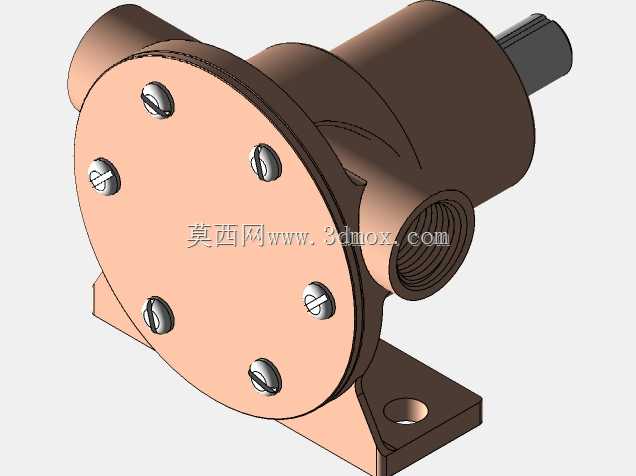

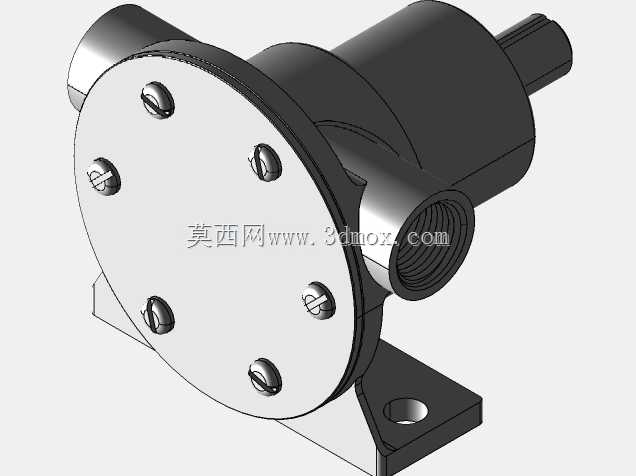

　　在小型流体输送工况里，这类立式叶轮泵的适配场景非常集中，多是配套在小型船舶舱底排水、轻型工业冷却液循环、小型灌装设备流体转送这类对安装空间有竖向限制的场合，相比卧式泵它的竖向安装 footprint 更小，不需要预留横向的轴伸检修空间，在舱室、设备夹层这类局促安装位里优势很明显。从结构设计逻辑来看，这款泵采用端盖螺栓压紧的密封结构，端盖面上均匀分布六颗紧固螺钉，能让密封面受力均匀，避免局部压紧力不足导致的流体渗漏，端盖采用铜质材质一方面是抗海水、弱腐蚀性流体的锈蚀，另一方面铜质的端面密封配合橡胶密封垫时，表面粗糙度更容易控制，长期运行也不会出现端面锈蚀粘连的问题，后期拆解维护时不需要撬动破坏密封面。

　　泵体的进出液口采用1/2"NPT锥管螺纹设计，这种螺纹本身自带密封特性，不需要额外加装平垫，只需要在螺纹上缠绕适量密封带就能实现可靠的管路连接，适配市面上绝大多数标准流体管路接头，不需要定制转换接口，现场安装的适配性很强。动力输入轴采用5/8"直径规格，轴端加工1/8x1/8"的标准键槽，能和标准规格的联轴器、皮带轮直接配合，不需要二次加工轴径或者键槽，轴伸长度经过匹配设计，既不会因为轴伸过长导致运行时轴端跳动偏大，也不会因为轴伸过短导致联轴器安装定位困难，轴和泵体之间采用内置密封结构，能避免输送的流体顺着轴间隙渗漏到动力侧，也能阻挡外部的粉尘、水汽进入泵腔内部损坏叶轮。底部的安装支座采用一体化铸造成型，支座上预留了贯通的安装孔，安装时可以直接通过螺栓把泵体固定在安装基座上，支座的受力筋和泵体主体做了圆弧过渡，避免应力集中导致安装紧固时支座开裂，安装孔的位置公差经过控制，和同规格安装座的适配性很好，不需要现场扩孔调整位置。这款泵采用柔性叶轮设计，相比刚性叶轮的泵，它的自吸能力更强，不需要提前灌泵就能完成流体抽吸，启动时的干吸能力能满足短时无液启动的工况，不会因为短时间缺液就损坏叶轮，柔性叶轮和泵腔内壁的贴合度更好，运行时的内泄漏更小，容积效率更高，在低转速工况下也能稳定输出流量。

　　性能参数匹配上，它的最大承压能力到26psi，对应70ft的扬程，在3600rpm的额定转速下能输出最大19.6gpm也就是74L/min的流量，这个参数区间刚好覆盖小型流体输送的需求，不会因为参数冗余导致选型成本过高，也不会因为参数不足无法满足工况要求。设计时还考虑了维护便利性，端盖的六颗螺钉都是外露设计，拆解时只需要依次拧下螺钉就能打开泵腔，直接更换老化的柔性叶轮或者密封件，不需要把整个泵从安装基座上拆下来，也不需要拆解动力侧的连接部件，现场维护的工作量很小。泵体的流道采用圆弧过渡设计，没有直角死角，输送含有微小颗粒的流体时不容易出现流道堵塞，也不会因为直角处的湍流导致额外的水力损失，运行时的流体噪音更低，振动更小。

　　安装边界上，泵体的最大径向尺寸集中在端盖位置，轴向尺寸从安装支座底面到轴伸端面的距离经过优化，竖向安装时上方只需要预留出联轴器或者皮带轮的安装空间，侧面进出液口的位置距离安装面有足够的管路操作空间，拧管接头时不会被安装基座干涉，整体的安装空间需求非常紧凑，适合集成在各类紧凑型流体设备内部作为流体动力单元使用。在实际选型应用中，这类泵常被用在小型游艇的生活供水、舱底排水系统，也会配套在小型机床的冷却液循环系统、小型水处理设备的流体输送单元，还有部分小型农用喷灌设备里也会用到，它的结构简单可靠，易损件只有柔性叶轮和轴封，备件成本低，更换流程简单，不需要专业的维修人员就能完成日常维护。建模过程中，这类泵的结构细节需要重点关注几个配合位置：一是端盖螺钉的分布圆直径要和泵体的螺纹孔位置完全对应，否则装配时会出现螺钉无法对齐的问题；二是进出液口的NPT螺纹锥度要符合标准，否则管路连接时会出现密封不严；三是轴上键槽的位置和深度要符合标准尺寸，否则联轴器装配时会出现定位偏差；四是底部安装孔的中心距公差要控制在合理范围，否则现场安装时会出现孔位不对中的问题。泵体的外壳采用铸造成型后机加工的工艺，外表面的铸造圆角都做了保留，既减少了铸造时的应力集中，也让整体外观更流畅，没有尖锐的棱角，安装操作时不会划伤操作人员。
