外螺纹侧进气式黄铜喷嘴结构设计

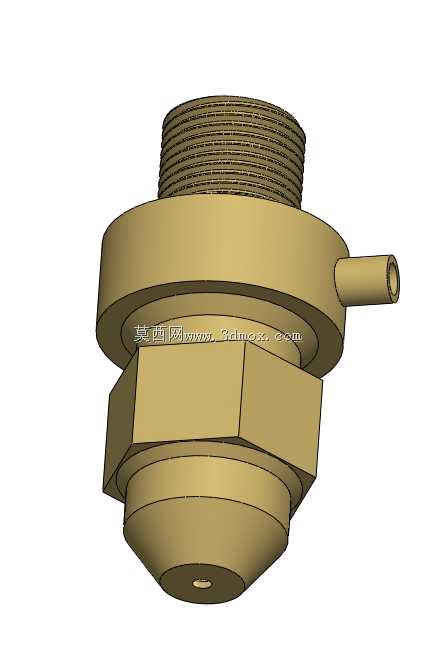

　　这款侧进气式黄铜喷嘴，是流体管路系统里常用的末端喷射执行构件，日常在低压雾化喷淋、小型燃油供给、工业加湿管路、设备冷却喷吹场景里都能见到同结构产品的应用。从结构设计逻辑来看，整体采用三段式同轴布局，最上端的外螺纹段是主流体接入端，螺纹规格适配常规低压流体管路的内螺纹接口，安装时可以直接拧入对应管路的内螺纹基座，不需要额外定制转接接头，螺纹段下方的六角凸台是专门预留的拧紧受力位，尺寸适配标准开口扳手，现场安装时可以直接用常规工具施加拧紧力矩，不会因为夹持位置不合理导致喷嘴主体变形，影响内部流道的同轴度。

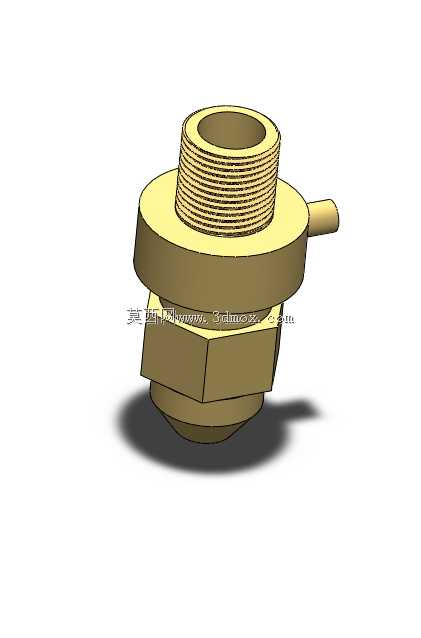

　　侧置的小直径空心管接头是二次流体接入通道，这类结构的喷嘴大多用于气液混合雾化场景，主流道走液态介质，侧通道接入压缩空气，两种介质在喷嘴内部的混合腔完成初步混合后，从下端的喷口喷出，能够获得比单流体喷嘴更细碎的雾化颗粒，喷口位置做了锥形收窄设计，收缩角度经过流道仿真优化，能够让混合后的流体在喷出瞬间保持稳定的喷射锥角，不会出现流束偏斜、雾化不均匀的问题。从安装边界来看，上端螺纹段的长度控制在常规管路壁厚的适配范围内，拧入基座后六角凸台的下端面会和安装基座表面完全贴合，起到轴向定位的作用，侧置的进气接头和主体轴线垂直，安装时需要预留足够的侧向空间，避免接头和周边管路、结构件发生干涉，接头的外径尺寸适配常规的软质气管，可以直接通过卡箍或者快插接头完成气路连接，不需要额外加工转接结构。

　　在实际工况适配性上，主体采用黄铜材质加工，一方面黄铜的切削性能好，加工流道内壁时可以获得较低的表面粗糙度，减少流体在流道内部的阻力损失，另一方面黄铜的耐腐蚀性能够适配常规的水基介质、轻质燃油、低压压缩空气等常见流体，不会在短时间内出现锈蚀堵塞喷口的问题。设计过程中特意将混合腔的位置设置在六角凸台的内部空间，没有额外增加喷嘴的轴向总长度，能够适配安装空间比较紧凑的设备内部工位，下端的锥形喷口段做了加厚处理，即使在现场安装、维护过程中发生轻微磕碰，也不会轻易出现喷口变形的问题，避免因为喷口失圆导致喷射形态异常。

　　在流道设计上，主流道的直径从螺纹接入端到混合腔位置保持平滑过渡，没有出现直径突变的台阶结构，能够减少流体经过时的局部涡流，降低流致振动的产生概率，侧进气通道的接入角度和主流道呈切向布局，压缩空气进入混合腔时会形成旋流，和液态介质充分剪切混合，进一步提升雾化效果，喷口的出口直径根据常用工况的流量需求做了匹配设计，在常规工作压力下能够获得稳定的喷射流量，不需要额外在管路上加装节流元件来调整流量。这类喷嘴在实际选型替换时，只需要核对上端螺纹的规格、侧进气接头的尺寸以及喷口的喷射角度，就可以直接替换同类型的失效构件，不需要对原有安装基座做任何修改，维护替换的效率很高，整体结构没有复杂的异形曲面，常规的数控车削加工就可以完成全部主体结构的加工，侧进气接头采用焊接方式和主体连接，连接强度能够满足常规工作压力下的使用需求，不会在使用过程中出现接头脱落、漏气漏液的问题。
