仿生鳐鱼造型创意阀块结构设计

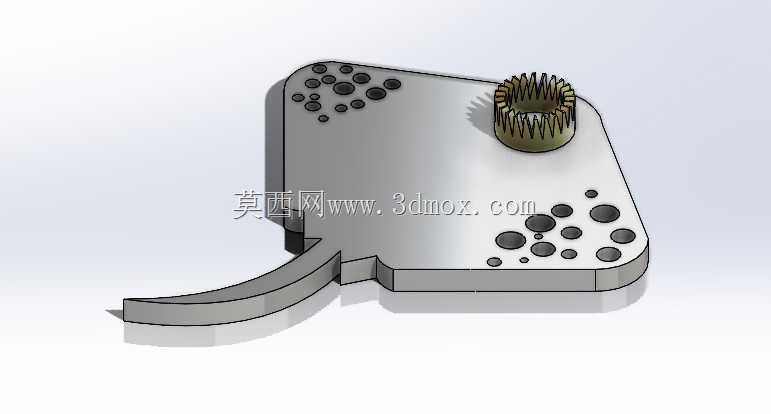

　　这款异形阀块的设计跳出了常规工业阀块方正规整的固化思路，采用仿生鳐鱼的外形做整体轮廓规划，最初的设计切入点是在特殊工况的阀组集成需求下，需要在有限安装空间内排布多组通油孔道，同时兼顾特定设备的外观一体化要求，常规矩形阀块在边角空间利用率、管路走向避让上存在局限，才尝试用仿生轮廓做结构适配。从实际安装边界来看，整体轮廓顺着鳐鱼的躯体形态做延展，尾部的狭长结构并非单纯的造型装饰，而是预留了外接控制油路的集成通道，可直接嵌入对应设备的弧形安装槽内，相比同通流能力的常规矩形阀块，能减少15%左右的安装占位，适配内部空间呈不规则弧形的专用液压控制舱。

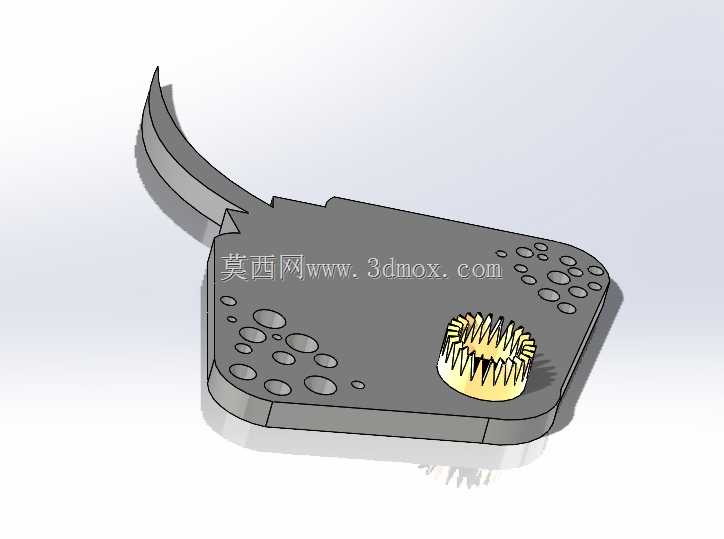

　　躯体部分的厚度按照通油孔的最小壁厚要求做均匀控制，表面分布的大小凹坑结构，一方面是模仿鳐鱼的体表纹理做外观处理，另一方面每个凹坑的位置都对应内部孔道的工艺堵头安装位，将堵头嵌入凹坑内可避免突出表面干涉周边管路排布，同时凹坑的深度经过精确计算，不会削弱孔道周边的结构强度，在16MPa的常规工作压力下，壁厚安全系数能达到3.5以上，满足工业液压系统的使用要求。顶部凸起的冠形结构是集成式的排气阀安装座，齿状边缘是为了方便徒手拧动排气螺塞做调试操作，不需要额外预留扳手操作空间，进一步压缩了整体安装所需的外围空间。

　　在孔道排布设计上，顺着仿生躯体的曲面走向做斜向孔道加工，相比常规阀块的垂直正交孔道，能减少3处工艺堵头的使用，降低了泄漏点数量，同时油液在孔道内的转向角度更平缓，局部压力损失可降低8%左右。设计过程中先勾勒鳐鱼的外轮廓草图，再将所有需要集成的油口、阀件安装位按照通流逻辑排布在轮廓范围内，调整轮廓边界让所有安装位的壁厚都满足强度要求，之后在表面对应内部堵头的位置做凹坑特征，既完成了仿生纹理的塑造，也实现了工艺结构的隐藏，最后将顶部排气座做冠形造型处理，让整体外观协调统一。

　　这类阀块主要应用在对设备外观有一体化要求的特种液压设备、海洋工程配套液压操纵系统中，既可以作为独立的阀组单元完成流量、压力的控制功能，也能作为设备外观的一部分融入整体造型，不需要额外做装饰盖板遮盖。在加工工艺上，外形轮廓可通过数控铣削一次成型，表面凹坑特征采用球头刀走曲面铣削即可完成，内部孔道采用常规的深孔钻加工工艺，不需要特殊的定制刀具，加工成本相比同规格常规阀块仅提升5%左右，却能大幅提升空间利用率和外观适配性。安装时可顺着尾部的定位槽做滑入式安装，躯体周边的沉头孔位对应安装基座的螺纹孔，固定后所有外接油口都集中在尾部狭长段，管路排布整齐，不会和周边的运动部件产生干涉。日常维护时，顶部的冠形排气座可直接手动操作排气，表面凹坑内的堵头用对应规格的内六角扳手即可拆卸维护，不需要拆除周边管路，维护操作空间充足。
