CA6140车床开合门闩锁紧限位构件

　　在普通卧式车床的操作防护与开合限位结构里，这类门闩构件承担着防护门闭合后的定位锁止功能，是CA6140系列车床防护系统里不起眼但直接影响操作安全的小尺寸承载件。车间现场的车床防护门需要在加工状态下保持可靠闭合，避免切削飞溅、工件误触带来的安全隐患，门闩就是在门体滑移到闭合工位后，卡入对应锁止槽完成位置约束的执行零件，日常开合频次高，还要承受门体推拉带来的侧向冲击，长期使用中不能出现卡滞、变形或者锁止失效的问题。

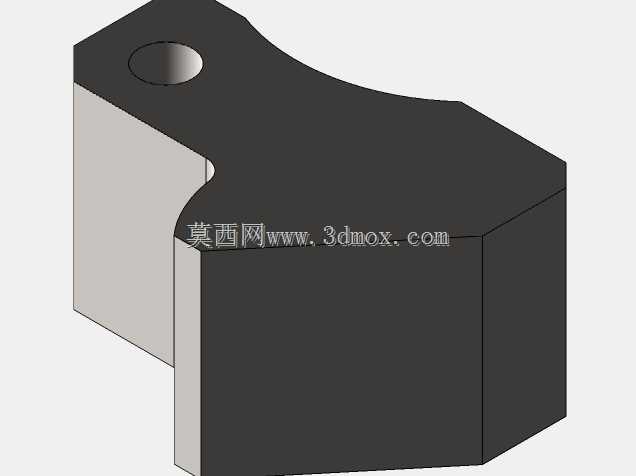

　　从结构形态来看，这个零件整体为块状实体，主体厚度方向的挤压尺寸设定为45毫米，这个厚度刚好匹配CA6140车床防护门侧边的安装预留空间，既不会因为零件过厚挤占门体与床身导轨之间的安全间隙，也不会因为厚度不足导致刚性不够，在频繁锁止受力后出现弯折。零件上部开设了一个贯通的圆孔，这个孔位是销轴安装位，门闩整体可以绕这根销轴做小角度摆动，当防护门推到闭合位置时，门体侧边的撞块会推动门闩的弧形导向面，让门闩绕销轴转动，自动卡入门体对应的锁止缺口；开门时操作人员扳动配套的把手，带动门闩反向转动脱离锁止位，门体就可以顺畅拉开。零件一侧的轮廓做了平滑的弧形过渡，这个曲面不是单纯的外观造型，而是运动导向面：门体闭合过程中不需要精准对准锁止位置，弧形面会顺着门体撞块的推力自动引导门闩抬升、回落，就算操作人员快速推门，也能顺畅完成锁止，不会出现硬顶卡滞的情况。

　　建模过程中先在草图平面绘制正面的完整轮廓，以蓝图给定的安装尺寸作为定位基准，直线段部分对应零件的平直安装贴合面，弧形段对应锁止导向的工作曲面，上部圆孔的中心位置严格按照销轴的装配同轴度要求定位，草图阶段把多余的轮廓线段修剪完成后，沿厚度方向一次性拉伸45毫米形成实体，没有额外做冗余的减重开槽——这类小尺寸受力件如果盲目挖槽减重，反而会在锁止冲击的受力位置产生应力集中，选用AISI1020碳素结构钢作为坯料，这种材料的综合力学性能适配这类中等载荷的频繁动作零件，切削加工性能好，调质处理后可以获得足够的表面硬度与芯部韧性，长期反复摆动受力也不容易出现断裂或者磨损超差。

　　从安装边界来核对，零件的平直底面是安装贴合基准，装配时这个面贴紧车床床身侧的安装支座，销轴穿过上部圆孔完成铰接，零件摆动行程范围内的所有邻接部件都要预留出足够的运动空隙：弧形导向面的最外凸位置和门体运行轨迹之间保留1.5毫米的安全间隙，锁止卡位的台阶高度匹配门体锁止缺口的深度，保证锁止后门体不会出现轴向窜动。零件的棱角位置除了导向曲面之外，其余装配边都做了小尺寸倒角，既避免装配时划伤操作人员，也消除了热处理环节的尖角应力集中风险。在实际设备维护场景里，这类门闩属于车床的易损替换件，长期使用后弧形导向面和锁止台阶会出现磨损，当锁止间隙过大导致防护门无法可靠闭合时，就需要更换新的构件，这个三维结构完整还原了零件的所有工作轮廓与安装尺寸，既可以直接用于加工坯料的工序编制，也能在车床防护系统改造时，用来核对安装位的匹配关系，调整销轴孔位或者导向曲面的轮廓参数，适配不同批次CA6140车床的防护门尺寸差异。整个零件没有复杂的曲面或者多零件装配结构，功能逻辑完全围绕“自动导向、可靠锁止、灵活解锁”三个核心需求展开，块状的实体结构保证了刚性，铰接孔的位置精度决定了摆动动作的顺畅度，弧形导向面的轮廓精度直接影响闭合锁止的成功率，每一处几何特征都对应实际装配使用中的具体需求，没有多余的造型设计。
