三款不同配置船型翘板电源连接器

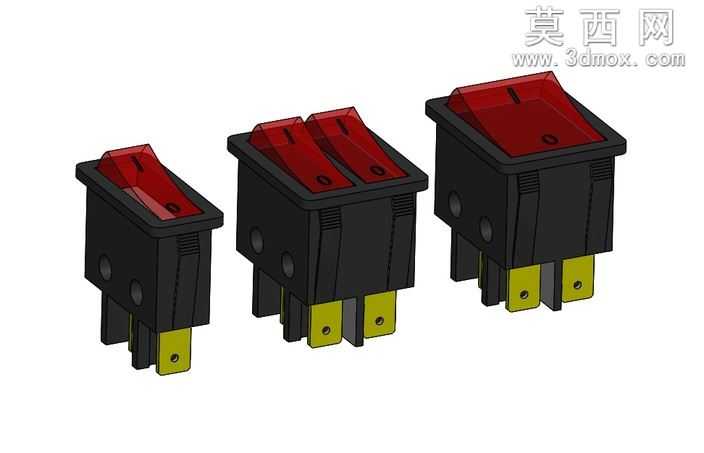

本作品为三款不同极数配置的船型翘板电源连接器三维模型，建模过程严格遵循实物测绘的尺寸比例，完整还原了该类接插件的全部结构细节。建模阶段先以基准面定位绘制开关主体的安装卡扣轮廓，通过拉伸凸台生成黑色绝缘基座的主体结构，基座侧面的定位凹槽、安装卡扣的倒扣结构、基座底部插片的定位卡槽均通过切除拉伸与细节凸台命令逐一还原，保证基座部分的结构精度满足装配干涉检查的使用需求。翘板按键部分采用红色半透明阻燃塑料材质，建模时先绘制按键的弧形翘面轮廓，通过曲面放样生成按键的顺滑曲面，按键表面的开关标识凹槽通过包覆命令实现，还原了实物按键的触感标识细节。底部的导电插片采用黄铜金属材质，建模时还原了插片的倒角、定位凸点以及插片与基座的嵌合结构，三款模型分别对应单极两插脚、双极四插脚、大电流双极四插脚三种不同配置，可适配不同功率等级的电路通断使用场景。材质渲染阶段，黑色绝缘基座赋予哑光阻燃塑料材质，添加细微的磨砂纹理质感，还原工程塑料的表面触感；红色翘板按键添加半透明材质属性，设置合适的透光率与折射参数，模拟实物红色按键的半透明视觉效果，可隐约透出内部结构轮廓；底部黄铜插片赋予金属黄铜材质，添加轻微的金属拉丝纹理与氧化做旧效果，还原铜质导电件的真实金属质感。结构设计上完整还原了翘板开关的活动间隙、卡扣配合公差、插片嵌合深度，所有活动部件的配合间隙均按照实际生产的公差标准设置，可直接用于产品结构验证、装配模拟以及产品宣传渲染使用，模型的细节精度可满足3D打印手板验证、产品开模参考等多场景的使用需求，三款不同配置的模型可单独调用，适配不同的设计选型场景。
