通用电气飞机发动机金属连接支架

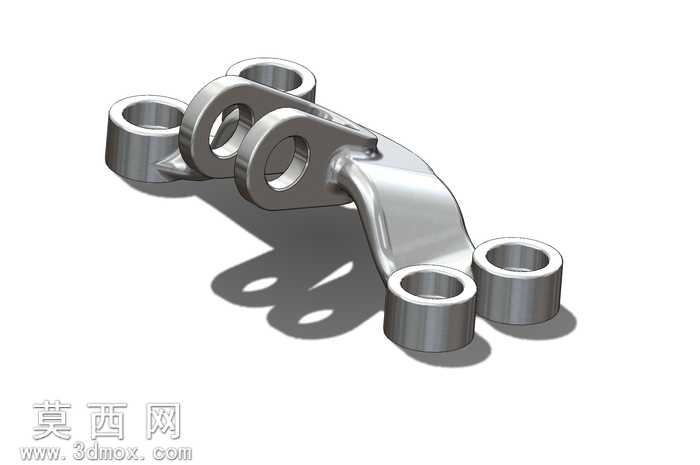

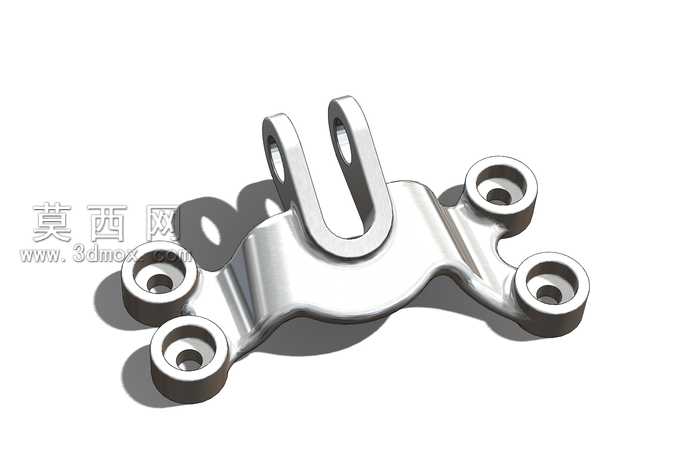

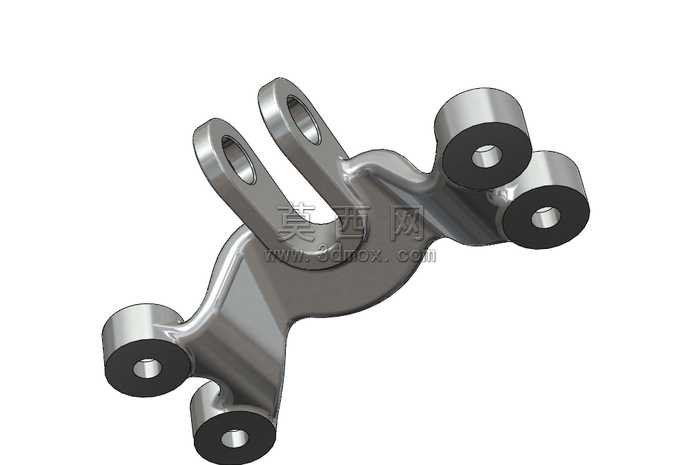

该作品为航空领域使用的发动机连接支架三维建模成果，建模阶段以航空零部件实际安装工况为核心设计依据，首先梳理支架的受力传导逻辑，明确支架需要同时承接发动机侧与机身侧的多点位连接需求，因此在结构两端分别设置两组同轴环形安装耳座，耳座内孔预留标准紧固件安装余量，保证装配时紧固件可顺畅穿过实现刚性连接。中部过渡臂采用变曲率流线型结构设计，建模过程中通过多段样条曲线拟合臂身轮廓，反复调整曲面过渡的曲率半径，既避免直角结构带来的应力集中问题，又尽可能降低结构冗余重量，适配航空零部件轻量化的设计要求。耳座与臂身的衔接位置做了加厚圆弧过渡处理，通过布尔运算实现实体的无缝融合，不存在结构断点或薄壁缺陷，还原金属锻压成型零件的结构特征。材质与渲染阶段，选用航空常用高强度铝合金材质参数，调整金属材质的漫反射、粗糙度与反射率数值，还原金属机加工后的哑光银质质感，同时添加细微的表面切削纹理贴图，模拟零件经CNC精加工后的真实表面状态。渲染时采用三点布光方案，主光源从侧上方投射形成自然的结构阴影，清晰凸显支架的立体轮廓与曲面起伏，辅助光源补光消除结构暗部的死黑区域，轮廓光勾勒零件边缘提升金属质感，最终渲染效果直观展现支架的结构细节与材质特征。建模全程严格遵循航空机械零件的尺寸规范，所有安装孔位的同轴度、连接面的平面度均符合机械设计公差要求，各部分结构厚度经过受力合理性校验，既满足结构强度要求，又实现轻量化设计目标，可直接用于航空零部件结构展示、装配模拟以及相关教学演示场景。
