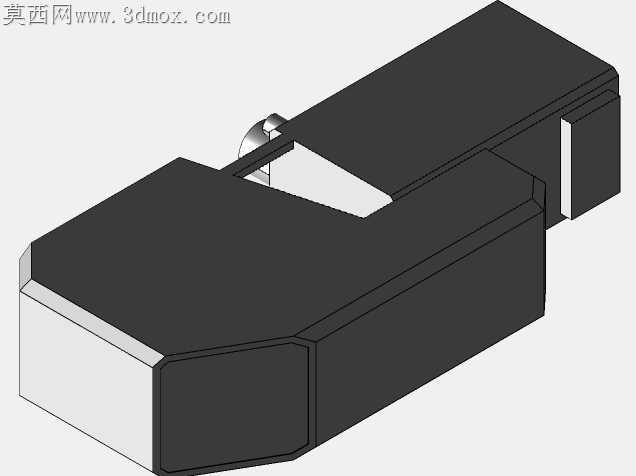

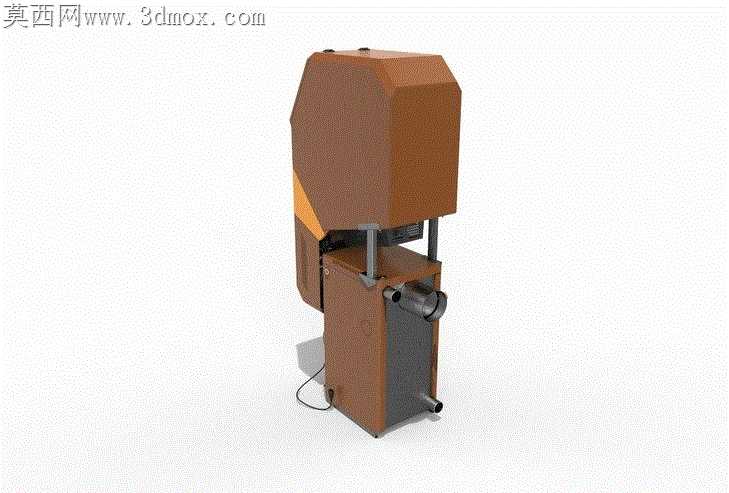

固体燃料锅炉用木屑自动送料装置

固体燃料锅炉现场最常出现的进料卡滞、漏风返烟问题，大多来自送料装置与炉体接口的公差匹配偏差，这款送料装置在结构设计阶段就针对这类现场痛点做了针对性调整。料斗与机身的连接法兰没有采用常规的直角翻边结构，而是做了15度的斜向过渡压边，既可以避免木屑在法兰接缝处堆积搭桥，也能让密封胶条的压缩量均匀控制在1.2-1.5mm区间，不会出现局部压合过紧胶条过早老化、局部压合不足漏烟的问题。出料口的嵌套式插接结构做了三层阶梯止口，每层止口的配合公差单独设定，最外层止口留0.3mm间隙方便现场安装对位，中间层留0.1mm间隙填充耐高温密封填料，内层止口做0.05mm的过盈配合直接阻断炉膛内的烟气倒灌，哪怕现场安装时炉体接口存在2mm以内的焊接变形，也能顺利完成装配不用二次切割修配。机身侧面的检修门没有采用外露式铰链，而是把铰链转轴隐藏在机身侧板的折弯空腔内，门体四周的密封槽做了连续的一体冲压成型，没有焊接拼缝，长时间运行后木屑粉尘不会从铰链缝隙或者拼缝处漏出，日常清理积料时不用拆卸周边的管线，直接翻开检修门就能接触到送料螺旋的全段行程。机身下部的散热格栅没有直接开在正对电气元件的位置，而是做了错位的迷宫式通风路径，外界的粉尘不会直接飘落到控制元件表面，同时还能保证送料电机运行时的热量顺利散出，避免夏季连续运行时电机过热触发保护停机。料斗内部的导流板角度没有照搬通用设计的45度倾角，而是针对木屑、碎煤这类混合燃料的安息角调整到38度，导流板表面做了细微的凹凸压纹，减少燃料与板面的接触面积，哪怕是湿度稍高的碎木屑也不会粘在板面上结拱，能持续稳定把燃料送到分配器位置。分配器的出料通道做了变径设计，靠近料斗端的通道截面更大，越靠近出料口截面逐渐收窄，燃料在输送过程中会被逐步压实，形成一段自然的料封，不用额外加装锁风阀就能阻断炉膛和外界的空气通路，减少不必要的热量损耗。机身底部的可调支脚做了加大的接地盘，哪怕锅炉房的地面存在轻微不平整，也能通过支脚调整把整机调整到水平状态，避免送料螺旋因为机身倾斜出现单侧磨损，延长核心部件的使用寿命。
