带拾取夹芯板机构的桥式起重设备

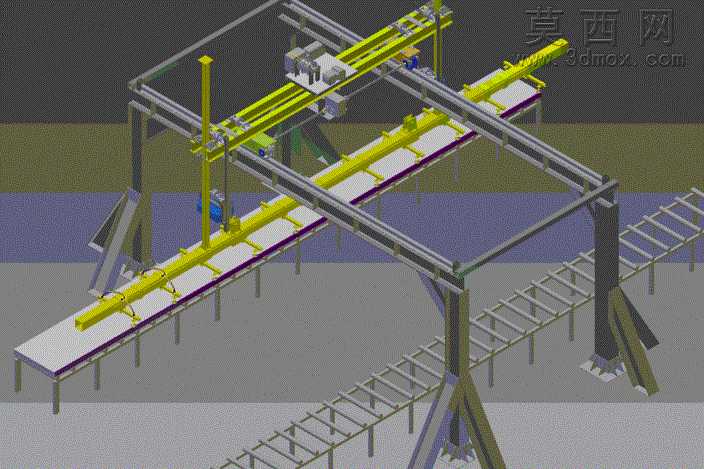

本作品为桥式起重机三维建模成果，建模过程中严格遵循通用桥式起重机的实际结构比例，完整还原了双主梁桥架、端梁运行机构、起重小车、夹芯板拾取吊具、支腿支撑结构以及配套的厂房走台附属结构。建模阶段先从整体桥架框架入手，采用参数化建模方式搭建主梁的箱型梁结构，准确还原主梁的上翼缘、下翼缘、腹板的拼接关系，同时对端梁的行走轮组、缓冲装置做了精细化结构表达，保证各运动部件的装配关系符合实际机械运动逻辑。针对起重小车部分，完整构建了小车架、起升卷扬机构、横移运行轮组的结构，同时根据夹芯板搬运的专用需求，设计了适配夹芯板尺寸的拾取吊具，吊具上设置了多组吸附与夹紧点位，可平稳夹取长条形夹芯板构件，避免搬运过程中板材出现弯折变形。材质与渲染阶段，对不同部件做了区分化材质赋予：桥架主体的钢结构件采用哑光深灰金属材质，还原工业钢材的磨砂质感；起重小车的运行机构、吊具的拾取臂采用醒目的亮黄色工程漆材质，符合工业起重设备的安全色规范；夹芯板构件采用表层浅灰、侧边封边带紫色饰条的复合板材材质，还原夹芯板的真实外观；厂房地面与走台结构采用水泥灰与防滑钢格板材质，搭配简单的场景光影设置，通过顶光与侧光结合的布光方式，清晰展现各部件的结构层次与装配关系，避免结构遮挡导致的细节丢失。设计思路上，本模型并非通用桥式起重机的简单复刻，而是针对夹芯板这类长幅面、易变形建材的车间转运需求做了专用化适配，吊具的拾取点位间距经过合理排布，匹配常见夹芯板的长度规格，桥架的跨度、起升高度参数均参考常规厂房内的板材转运工况设定，各运动副预留了合理的运动间隙，可直接用于起重设备的结构展示、工况模拟以及专用吊具的方案验证，完整呈现了专用桥式起重机从整体框架到专用作业属具的全部结构细节。
