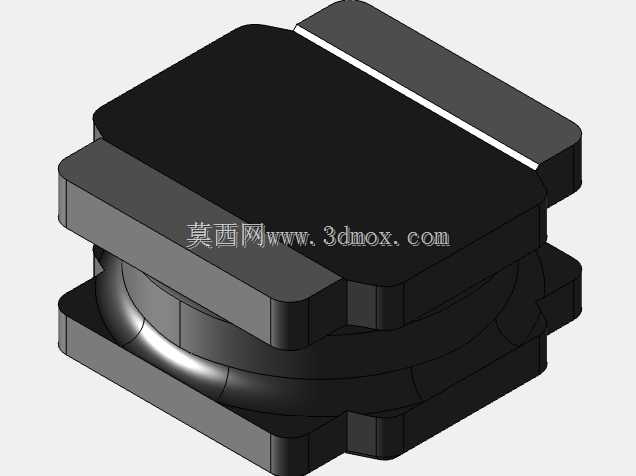

PNR8065贴片功率电感三维结构设计

在消费电子、工业控制板卡、车载电子模块的PCB布局设计中，贴片功率电感是DC-DC电源回路里不可或缺的储能元件，PNR8065这款SMD封装的功率电感，在结构设计上充分平衡了磁屏蔽性能、安装空间占用与大电流承载能力，适配多数中小功率电源转换场景的选型需求。从实际应用场景来看，这类电感常被用在便携设备的电源管理模块、工控板的Buck降压回路、车载影音系统的滤波支路中，工作时承担储能续流、滤除电流纹波的作用，相比传统插件电感，其贴装形态完全适配SMT回流焊工艺，能大幅提升整板组装效率，减少通孔加工带来的PCB空间浪费。

从结构设计思路来看，这款电感采用了闭合磁路的屏蔽式结构，外部的磁芯外壳将内部绕线完全包覆，能有效降低工作时的漏磁，避免对板上周边的霍尔传感器、高精度信号采样线路造成电磁干扰，这也是当前功率电感设计的主流方向——在有限的封装尺寸内尽可能提升磁屏蔽效能。绕线部分采用扁平漆包线绕制，相比同线径的圆线，扁平线的槽满率更高，相同绕制空间内可获得更低的直流电阻，减少电感工作时的铜损，提升电源转换效率，同时大电流工况下的温升表现也更优。

外形尺寸与安装边界是PCB布局时需要重点考量的参数，这款8065封装的电感，本体长宽尺寸适配标准8mm×6.5mm的焊盘布局，焊端采用端面电极设计，焊接时的共面性公差控制在0.1mm以内，能有效避免SMT贴装时的虚焊、立碑问题。本体高度控制在适配多数薄型板卡的堆叠要求范围内，安装时需要注意在电感周边预留至少0.5mm的安全间距，一方面避免回流焊时的连锡风险，另一方面也给电感工作时的热膨胀预留形变空间，防止长期温循后焊盘出现应力开裂。

从功能特性上看，这款电感的磁芯采用合金粉材质，相比传统铁氧体磁芯，其饱和电流特性更平缓，不会在电流突增时出现电感量骤降的问题，能更好应对负载瞬态变化的工况，比如便携设备从待机模式切换到满功率运行时，电感不会因为瞬时大电流进入饱和状态导致电源回路失控。磁芯与绕线之间设置了绝缘隔离层，能满足板级安规的绝缘耐压要求，电极部分做了镀锡处理，镀层厚度符合无铅焊接的工艺要求，兼容无铅回流焊的温度曲线，不会出现镀层脱落、电极氧化的问题。

在实际选型建模时，需要重点还原的结构细节包括磁芯的分模线位置、电极的倒角尺寸、本体顶部的标识区域，这些细节直接影响结构干涉检查的准确性——很多工程师在做PCB整板3D装配时，常因为忽略电感电极的倒角、磁芯合模的微小凸起，导致装配检查时误判干涉，或者实际贴装后出现元件与周边结构件顶碰的问题。另外绕线部分的弧度还原也很重要，虽然绕线被磁芯外壳包覆，但在做热仿真分析时，绕线的实际体积、与磁芯内壁的间隙会直接影响热阻参数的准确性，精准的三维模型能帮助热仿真获得更贴近实际的温升结果，提前预判大电流工况下的电感表面温度是否满足板卡的热设计要求。

这款电感的安装方式完全适配自动化贴片机的吸嘴取料要求，本体顶部的平面度公差控制在0.05mm以内，不会出现吸嘴取料时漏气、偏移的问题，适合大批量产的SMT生产线使用。在结构设计验证阶段，通过三维模型可以提前完成焊盘匹配度检查、与周边电容、芯片元件的间距校验、与外壳结构的堆叠间隙确认，减少打样阶段的改版次数，缩短产品开发周期。对于电源设计工程师来说，精准的三维模型不仅是结构布局的参考，也能在EMC仿真阶段辅助评估电感的漏磁影响范围，优化板上敏感信号线路的走线位置，提升整板的电磁兼容性能。
