PRC0415V-4R7M垂直棒状电感器结构设计

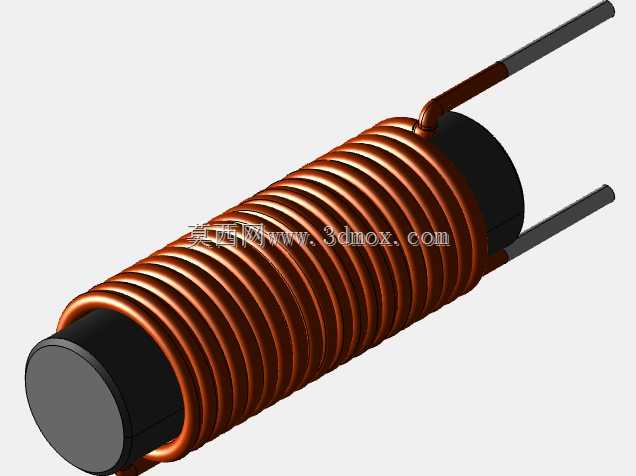

　　在消费类电子、工业控制板卡的电源回路设计中，棒状垂直安装电感器一直是小功率DC-DC转换、信号滤波场景的常用选型，这类器件不需要复杂的磁屏蔽结构，依靠开放磁路完成电磁能量转换，在成本控制、安装便捷性上有天然优势。本次呈现的垂直棒状电感器结构，采用磁棒加单层密绕线圈的经典构型，磁芯选用锰锌铁氧体材质的圆柱棒，两端做平切处理，保证绕线起始端与终止端的固定支点平整，避免绕线过程中出现漆包线滑脱、层间错位的问题。线圈采用QZY-2/180级耐高温漆包圆铜线，绕制时严格控制匝间间隙，整段线圈覆盖磁棒中部80%的长度区域，两端预留等长的磁棒段，既可以避免绕线边缘出现磁场过度发散，也能为引脚成型提供足够的操作空间。

　　引脚部分采用直出弯折设计，从线圈两端引出后先沿磁棒径向垂直伸出，再做90度弯折形成平行于PCB板面的直插引脚，两个引脚的中心距严格匹配常规0.4英寸间距的焊盘孔位，引脚表面做镀锡处理，保证波峰焊、手工焊场景下的上锡可靠性，不需要额外做搪锡预处理。从安装边界来看，这款电感器的整体径向最大尺寸不超过磁芯直径加两倍线径的总和，轴向高度从PCB板面到器件顶端的尺寸控制在常规直插元件的高度范围内，不会对周边低矮元件造成空间干涉，垂直安装的构型让器件在PCB上的投影面积仅为磁棒的横截面积加引脚伸出的少量区域，相比卧式安装的同规格棒状电感，能节省近60%的板上占用面积，特别适合板卡空间紧张的便携类电子设备。

　　设计过程中需要重点考量绕线的张力控制，张力过大会导致漆包线拉伸变形，漆层出现微裂纹，长期工作在温变环境下容易出现匝间短路；张力过小则会让线圈松散，器件经过振动、冲击测试后出现匝间位移，电感量偏移超出允许公差范围。引脚弯折的位置需要距离线圈端部至少1mm的距离，避免弯折应力传递到线圈与引脚的焊接点，防止生产运输过程中出现引线断裂的问题。在实际电路应用中，这类垂直棒状电感器主要承担开关电源的储能作用，在MOS管导通阶段将电能转化为磁场能存储在磁芯与线圈构成的磁路中，MOS管关断阶段再将磁场能转化为电能输出到后端负载，配合输入输出电容完成电压转换；同时也可作为滤波元件串联在信号回路中，利用电感通直流阻交流的特性，滤除线路上的高频差模干扰信号，保证后端电路的工作稳定性。

　　开放磁路的设计虽然会带来一定的电磁辐射，但在小电流工作场景下，辐射强度完全满足电磁兼容的常规要求，不需要额外增加磁屏蔽罩，进一步压缩了器件的整体成本。建模过程中对线圈的螺旋升角做了精准还原，每匝线圈的贴合度都参照实际生产工艺设置，没有出现理想建模中常见的匝间穿透、间隙不均的问题，磁芯两端的倒角、引脚的弯折圆角都按照实际加工参数设置，完全可以用于板卡的虚拟装配干涉检查、生产工艺的模拟验证，帮助结构设计人员在PCB布局阶段就准确评估器件的安装空间，避免后期打样出现元件碰撞、焊盘不匹配的问题。
