多针圆形电连接器结构设计

项目分类:通用五金配件 发布时间:2025-11-10 ID:1093866

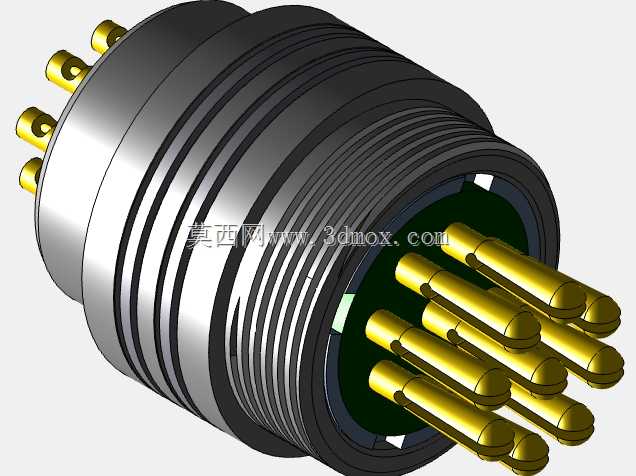

  • 多针圆形电连接器结构设计

  这款多针圆形电连接器,是工业电气连接场景里应用极广的基础连接件,常见于工业控制柜内部信号传输、检测设备线束对接、机电设备动力与信号混合传输等场景,区别于普通民用接插件,这类圆形结构的连接件天生具备更好的抗径向载荷能力,在设备存在小幅振动、线缆存在拖拽应力的工况下,能保持插针与插孔的稳定接触,避免信号瞬断、接触电阻升高等问题。从结构设计逻辑来看,外壳采用带多道环形防滑槽的金属壳体,一方面金属壳体可以实现电磁屏蔽,降低外界电磁干扰对内部传输信号的影响,另一方面环形槽既可以在手动插拔时增加手部摩擦力,也能在采用螺纹锁紧安装时,与配套的锁紧螺母配合形成更稳固的轴向限位,避免长期使用后出现连接松脱。

  插针端采用镀金接触件设计,金层的存在可以降低接触电阻,同时提升抗氧化能力,在工业环境存在一定湿度、少量腐蚀性气体的场景下,能大幅延长接插件的无故障使用寿命,插针按照环形阵列排布,这种排布方式可以在有限的圆形截面内最大化利用空间,同时保证各插针之间的绝缘间距满足电气安全要求,避免相邻针脚之间出现爬电、击穿等问题。内部的绝缘基座采用耐高温绝缘工程塑料,既可以固定每一根插针的位置,保证插针的同轴度与位置度公差,避免插拔过程中插针出现偏斜、弯折,也能实现各插针之间、插针与金属外壳之间的电气绝缘,绝缘基座与金属外壳之间采用过盈配合加定位卡槽的结构,防止在插针受力时绝缘基座出现轴向窜动。

  从安装边界来看,这类圆形电连接器通常采用面板开孔安装方式,外壳的外螺纹段适配标准规格的安装螺母,安装时只需要在设备面板上开出对应直径的圆孔,将连接器从面板一侧穿入,另一侧用锁紧螺母固定即可,安装后连接器的插针端朝向设备内部用于接线,对接端朝向设备外部用于与配套插头对接,整体径向尺寸紧凑,不会占用过多面板空间,轴向长度也控制在合理范围,不会在设备内部凸出过多影响其他元器件排布。在实际选型使用时,这类多针连接器可以同时传输多路低压控制信号与小功率动力电流,不同针脚可以根据传输需求分配不同的线径,插针的接触端采用圆头导向设计,在对接时可以自动导正位置,即使存在小幅的角度偏差也能顺利插入,不会出现插针顶弯的问题,金属外壳的尾部通常会设计线缆密封结构,可以搭配密封圈实现尾部线缆的固定与防尘防水,满足户外设备、工业现场有泼溅、粉尘场景下的使用要求。建模过程中需要重点控制插针的位置度公差,每一根插针的轴线都需要与连接器整体轴线保持平行,插针伸出绝缘基座的长度需要保持一致,避免对接时出现个别插针接触不良的问题,金属外壳的螺纹段需要符合标准螺纹参数,保证与配套锁紧螺母、对接插头的螺纹可以顺畅旋合,环形防滑槽的深度与间距需要符合人体工程学要求,既要保证防滑效果,也不能因为槽深过大降低外壳的结构强度,绝缘基座的卡槽位置需要与外壳内部的定位凸台精准对应,装配后不会出现周向转动。

  这类连接件虽然属于工业系统里的基础小部件,但直接影响整套设备的电气连接可靠性,在很多工业现场的设备故障中,接插件接触不良导致的故障占比并不低,所以在结构设计时每一处公差、每一个配合面的设计都需要结合实际使用工况考量,比如插针与绝缘基座的配合采用滚花销式结构,插针尾部滚花后压入绝缘基座的安装孔内,保证插针在受到插拔轴向力时不会出现退针问题,金属外壳的表面采用钝化处理,提升防锈能力,在长期使用后不会因为外壳锈蚀导致插拔困难、屏蔽性能下降。
