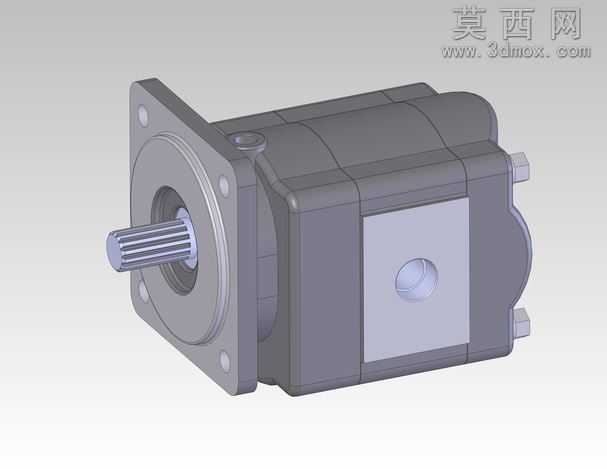

派克PGM系列齿轮式液压马达三维设计

本作品为派克PGM系列齿轮式液压马达的三维参数化建模成果，建模过程严格遵循原厂产品的尺寸规范与结构特征，依托三维设计软件完成全特征构建，完整还原了该型号液压马达的外部安装结构与内部腔体逻辑。建模阶段首先搭建产品的基准坐标系，以输出花键轴的轴心线作为主装配基准，依次完成前端方形安装法兰、花键输出轴、壳体分段结构、后端盖、进出油口接口、固定螺栓孔组等特征的逐一构建。前端法兰严格按照安装标准设计四个角部的通孔位置与沉孔尺寸，保证安装定位精度；花键轴部分还原了渐开线花键的齿形参数，齿形轮廓通过参数化曲线生成后拉伸切除成型，还原了花键的啮合传动特征。壳体部分采用分段式结构建模，还原了原产品的多层壳体拼接设计，壳体表面的铸造圆角、工艺凸台、油口安装平面均按照实物特征做了细节处理，侧面的圆形油口接口做了内螺纹特征的简化还原，保证接口尺寸与安装逻辑的准确性。材质与渲染阶段，针对液压马达的铸铁壳体赋予了哑光灰铸铁材质，调整材质的粗糙度与金属度参数还原铸造壳体的哑光金属质感；输出花键轴部分赋予调质钢材质，添加轻微的表面磨削质感区分于壳体；安装法兰的端面做了精加工面的材质区分，还原机加工面的细腻金属光泽。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方打亮产品主体轮廓，辅光源补全暗部细节，添加柔和的环境反射提升金属材质的真实感，多角度渲染图完整展示了产品的安装面、输出轴、油口等关键结构。设计过程中重点还原了齿轮马达的密封结构逻辑，壳体拼接处的密封槽、轴端的密封安装位均做了特征预留，进出油道的腔体走向符合齿轮马达的工作原理，保证模型不仅具备外观展示效果，也可用于液压系统装配模拟、安装干涉检查、产品结构教学等场景。模型完成后经过多次尺寸校验，各安装尺寸、配合尺寸均与原厂样本参数保持一致，可直接导入各类三维场景用于液压系统的布局设计、产品演示动画制作、机械专业教学演示等用途，模型的特征树保留了完整的建模步骤，可根据同系列不同排量的产品参数快速修改调整，生成同系列不同规格的液压马达模型，具备较高的复用性与参考价值。
