垂直案例拼装工位机械设备三维设计

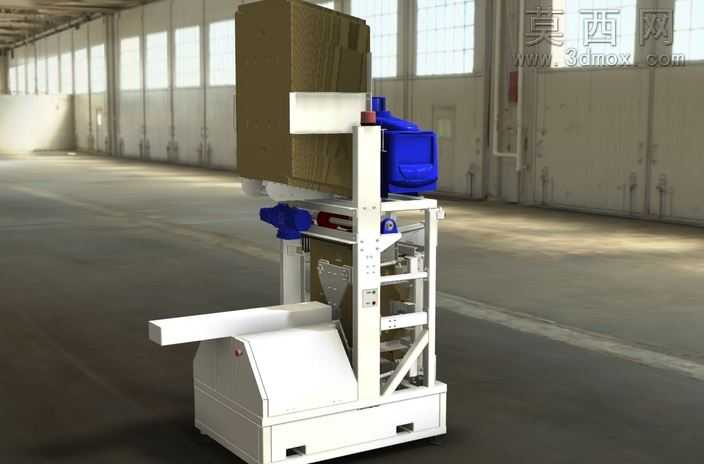

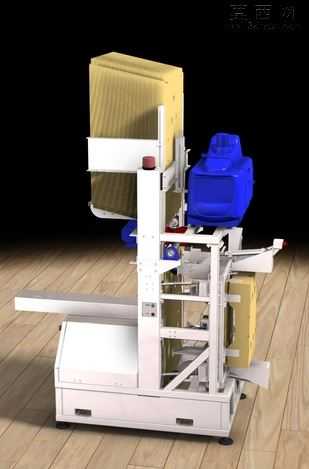

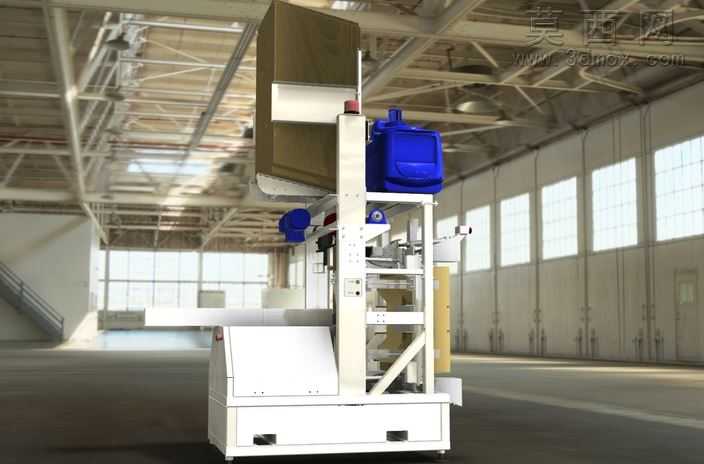

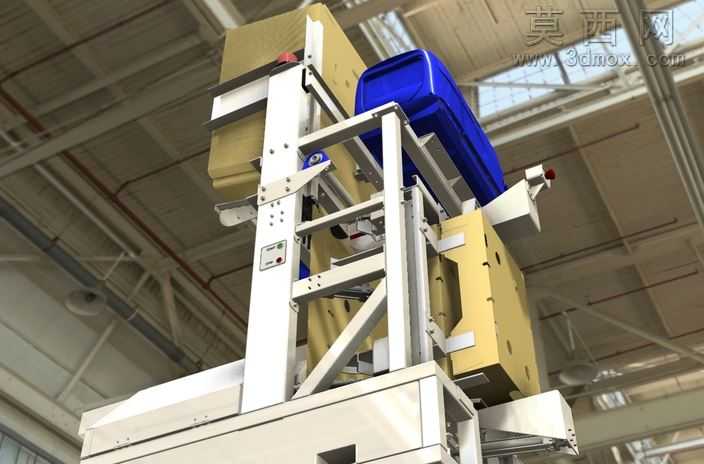

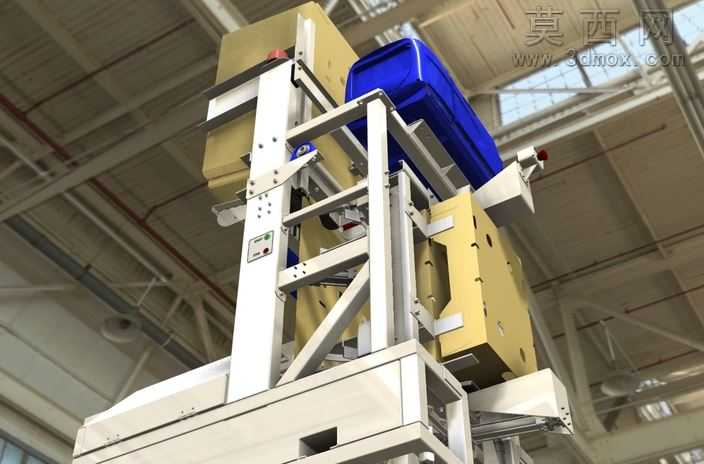

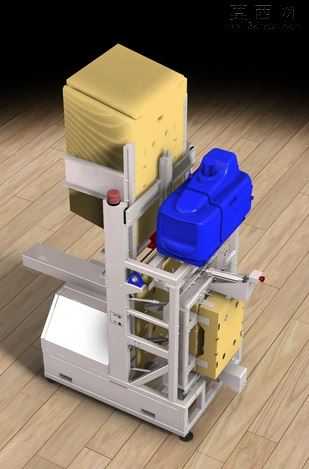

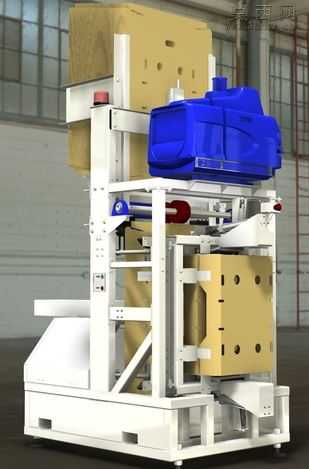

本作品为垂直作业形式的产品拼装工位机械设备，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计的装配逻辑，对每一个零部件的配合公差、安装位置都做了精准约束，确保整体装配体无干涉、可直接用于后续的工程图导出与生产参考。渲染阶段采用贴近工业车间实景的木地板环境作为场景基底，对不同材质做了精细化区分：设备主体框架采用哑光银白金属材质，还原铝合金型材与钣金加工件的真实质感，表面做了细微的磨砂纹理处理，避免塑料感过重；两侧待拼装的箱体类工件分别做了米黄色硬质工程塑料与亮蓝色工程塑料的材质区分，还原待组装产品的外壳质感；设备上的操作按钮采用红色哑光塑料材质，底部脚轮做了黑色橡胶与金属支架的材质分层，传动部位的金属杆件做了轻微的金属反光处理，让整体渲染效果更贴近真实设备的视觉表现。从结构设计来看，该设备采用框架式立式布局，底部为一体式焊接钣金底座，搭配四个万向脚轮方便工位移动调整，底座上方搭建多层铝型材支撑框架，预留了工件定位、夹紧、推送的安装位；中部设置双工位定位机构，可同时承载两个待拼装工件完成垂直方向的对位组装，侧面设置手动操作手柄与急停按钮，兼顾人工辅助操作的便利性与作业安全性；设备内部预留了气动元件、传动连杆的安装空间，可根据实际生产需求加装自动推送、夹紧的动力组件，适配不同规格箱体类产品的拼装作业。设计思路围绕小型产品拼装工位的实际需求出发，摒弃了大型自动化组装线的高成本设计，采用轻量化、可灵活调整的框架结构，既可以作为独立的人工辅助拼装工位使用，也可以通过加装动力组件升级为半自动拼装设备，适合小批量多品种的产品组装场景，整体结构紧凑，占地面积小，工位操作高度符合人体工程学设计，能够有效降低作业人员的操作疲劳度，提升拼装作业的对位精度与组装效率。
