卫生级手动隔膜阀三维结构设计

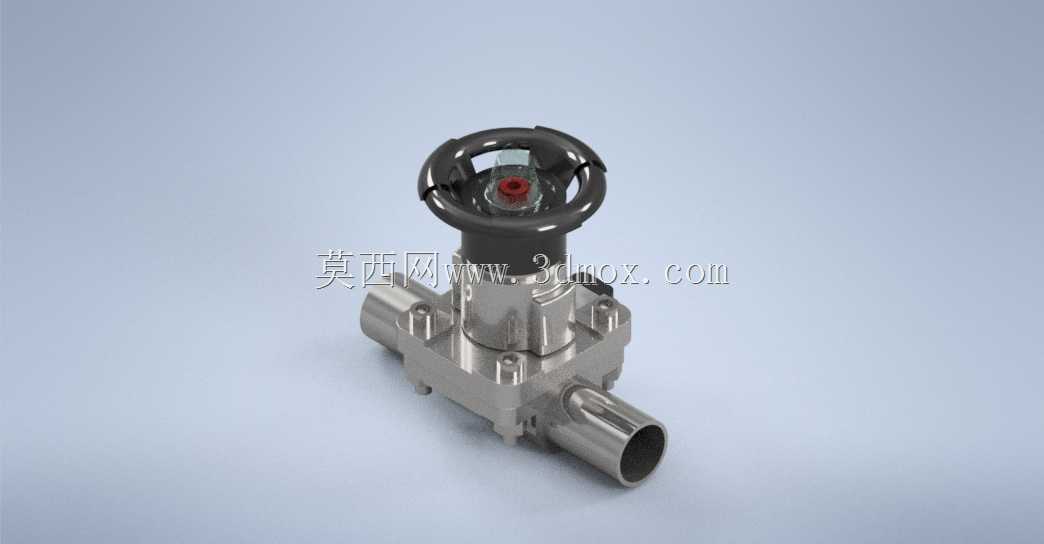

　　这款隔膜阀的结构建模围绕洁净管路中的通断与调节需求展开，阀体采用两端水平接管的直通式布局，中部为隔膜密封腔，顶部集成手轮驱动机构，整体轮廓紧凑，适合在制药、食品饮料、精细化工等对介质残留和清洁性要求较高的管线中使用。与普通截止阀不同，隔膜阀依靠弹性隔膜将下部流道与上部驱动腔完全隔开，介质不会接触阀杆、螺纹等运动部件，既避免了润滑脂对物料的污染，也防止腐蚀性介质侵蚀传动结构，因此在无菌水、纯化水、药液输送以及弱酸碱工艺管线中应用较多。

　　从流道设计来看，阀体下部采用近似直流的平滑通道，两端接口为圆管对接形式，内壁过渡尽量减少突变和死角，便于CIP清洗液或蒸汽吹扫时顺利通过，降低物料积存风险。隔膜位于流道上方，关闭时手轮带动阀杆下行，压头将隔膜中部压向阀体底部的密封堰，从而截断管路；开启时阀杆回升，隔膜在自身弹性和介质压力作用下抬起，流道恢复连通。这种结构没有填料函，密封点集中在隔膜周边和阀体连接位置，维护时只需拆开中部紧固件即可更换隔膜，现场拆装工作量较小。

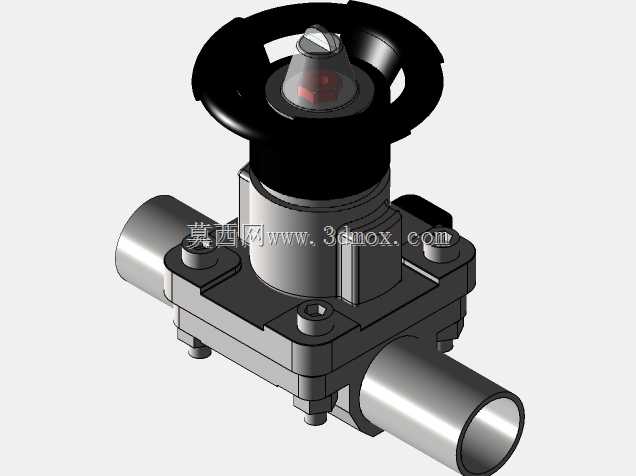

　　驱动部分采用顶部黑色手轮，轮缘尺寸考虑了人工操作时的力矩需求，操作者无需借助加长扳手即可完成启闭。手轮下方设置阀盖和支撑骨架，内部将旋转运动转化为阀杆的直线升降，并通过限位结构控制行程，避免隔膜过度压缩而提前疲劳。阀盖与阀体之间的连接螺栓沿圆周均布，建模时需要保证各螺栓孔位置度一致，使隔膜周边压紧力均匀，防止局部渗漏。外露金属件多采用不锈钢质感处理，符合洁净车间频繁擦洗和耐腐蚀的使用环境。

　　安装边界方面，该阀为直通卧式安装，两端接管轴线重合，手轮轴线垂直向上，布置管线时要在阀体上方预留手轮旋转和检修空间，两侧留出接管焊接或卡箍装配的操作距离。由于隔膜属于易损件，顶部驱动组件的拆装高度也应纳入设备布局校核，避免阀件紧贴墙面或其他管线。模型中阀体、隔膜、阀盖、阀杆、压头、手轮和紧固件均按独立零件表达，装配关系清晰，能够用于干涉检查、操作空间校核以及备件结构确认。

　　在选型和建模校核时，需要重点关注隔膜的升程与流通能力之间的关系：升程过小会增加流阻，升程过大则可能使隔膜产生超范围变形。压头与隔膜接触区域采用圆弧过渡，可减少局部应力集中；阀体密封堰的形状则要与隔膜受压后的形态匹配，既保证关闭时线接触或面接触可靠，又避免隔膜被尖锐棱边切割。对于需要频繁调节流量的工况，手轮的螺纹导程决定了每圈开度变化，细牙螺纹有利于微量调节，但启闭时间相对较长。

　　三维结构还体现了卫生级阀门常见的外形特征：外部轮廓少用难以清洁的深槽，接管与阀体连接处圆滑过渡，中部法兰形状规整，顶部手轮采用封闭轮辐样式，减少灰尘附着。整机重心基本落在阀体流道轴线上，支撑稳定，水平管路安装后不会因手轮操作产生明显偏载。通过该模型可以直观理解隔膜阀“隔膜隔离、无填料密封、手轮直驱”的工作逻辑，也可为管路布置、阀门选型、维护空间设计和同类产品改型提供结构参考。
