Avcon半寸手动隔膜式卫生级阀门

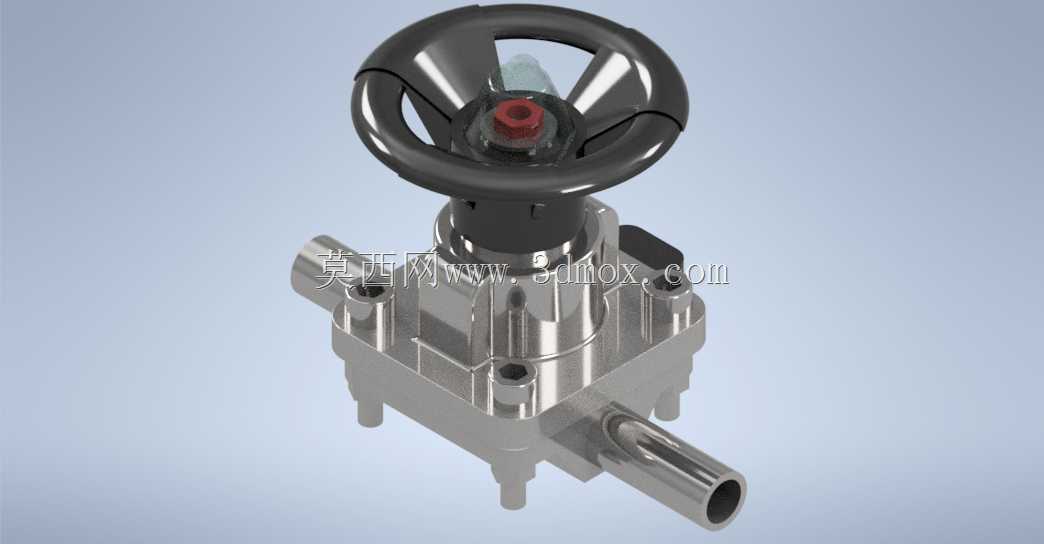

　　这款手动隔膜阀的三维结构围绕洁净流体管路的截断与调节需求展开，阀体下部采用方块式铸造基座，两侧伸出水平快装式接管，接管端部为薄壁圆管接口，可与卫生级卡箍管路直接对接，管路中心高度由基座下方四根支脚确定，支脚在模型中保留了支撑与定位特征，实际安装时既可以通过支脚附近的孔位固定在支架上，也可以直接由管路夹持承重。阀体中部的隔膜腔是功能核心，金属阀体内腔与驱动机构之间由弹性隔膜完全隔离，介质只接触阀体内壁、隔膜和接管流道，不进入上部阀杆区域，因此在制药、食品饮料、生物工程、精细化工等对残留和清洗要求较高的场合，能够减少死角积液，便于CIP清洗和SIP灭菌。

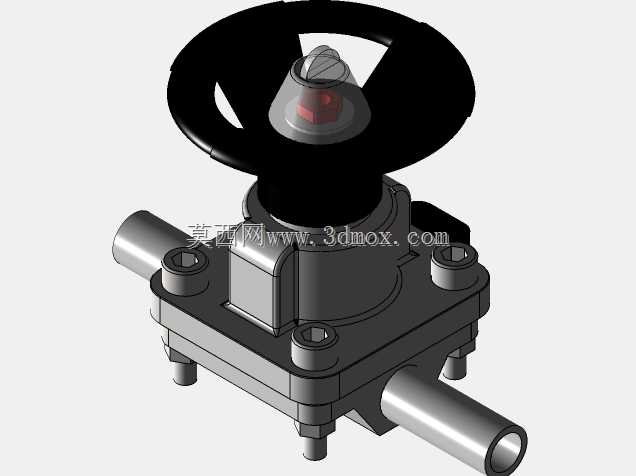

　　顶部手轮采用黑色圆盘式结构，轮缘带有多根放射状加强筋，中心设置红色指示件。操作人员旋转手轮时，内部阀杆将回转运动转化为直线升降，带动隔膜压紧或离开阀体密封堰。手轮直径明显大于阀杆直径，目的是在无需辅助工具的情况下获得足够操作力矩；红色中心件可作为开度或启闭状态的视觉提示。手轮下方的黑色压盖与银色阀体形成清晰分件，压盖承担隔膜周边压紧和上腔防护作用，装配时通过周边紧固件将隔膜外缘均匀压在阀体结合面上，保证密封比压一致。

　　从建模思路看，模型将外露金属件、黑色操作件、红色指示件和内部隔膜功能区进行了明确区分。阀体外形并非简单方块，而是在流道入口、隔膜腔、安装支脚和上部连接柱之间做了连续过渡，既反映铸件壁厚变化，也避免应力集中。两侧接管与阀体交汇处保留圆角加厚，适合承受管路弯矩；上部多根圆柱凸台和小孔体现了紧固件装配关系，便于在三维软件中检查干涉、拆装顺序和维护空间。手轮、压盖、阀杆、隔膜、阀体、接管和支脚之间的层级关系清楚，可用于爆炸视图、装配演示或选型校核。

　　现场布置时，需要重点预留手轮旋转空间和上方检修高度。阀门两侧接管沿同一水平线布置，操作面位于阀体正上方，手轮外缘到阀体中心的半径决定了侧向安全距离；若管路靠近墙面或设备框架，应保证手指能够握住轮缘并完整旋转。阀体下方支脚到底部流道中心的距离影响支撑梁高度，接管外径和长度则决定与相邻弯头、三通、卡盘的对接位置。由于隔膜阀依靠隔膜下压密封，流道在全开时仍存在隔膜形成的流线形阻挡，压降特性不同于直通球阀，选型时应结合流量、黏度、颗粒含量和清洗工况判断。

　　该结构适用于需要频繁目视确认启闭状态、要求无填料泄漏、介质不得污染驱动机构的洁净管路。手轮驱动形式结构简单，不依赖气源和电源，维修时通常只需松开上部压紧件即可检查或更换隔膜，阀体可继续留在管路上。三维模型在外形上还原了金属抛光阀体、黑色手轮压盖和红色指示点的视觉层次，在结构上保留了接口、支撑、紧固和操作边界，能够为设备布置、管路建模、维护空间校核以及非标自动化产线中的流体控制单元设计提供直接参考。
