CA6140车床配套角座式气动控制阀结构

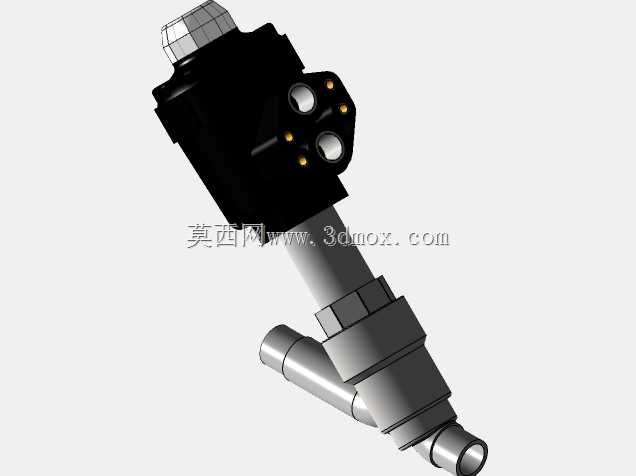

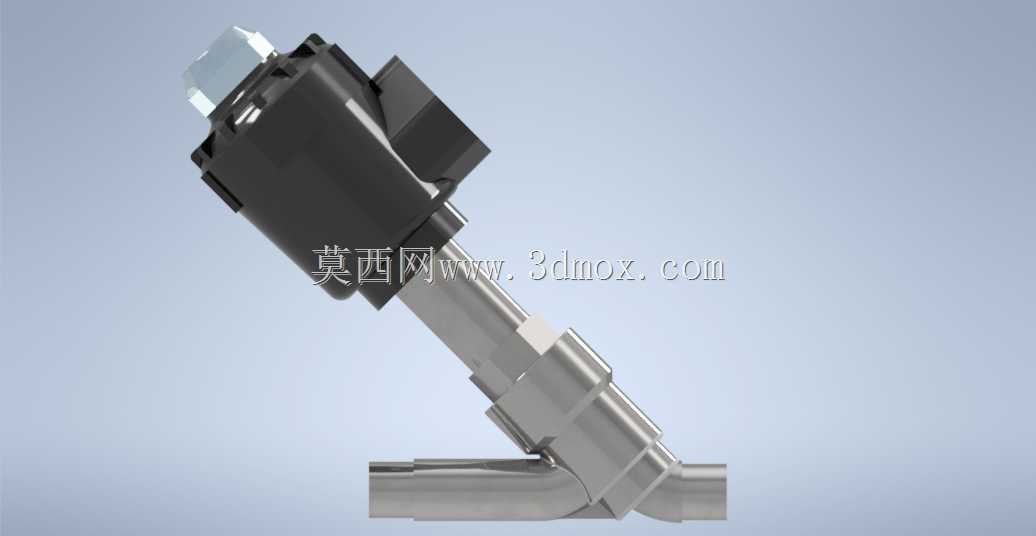

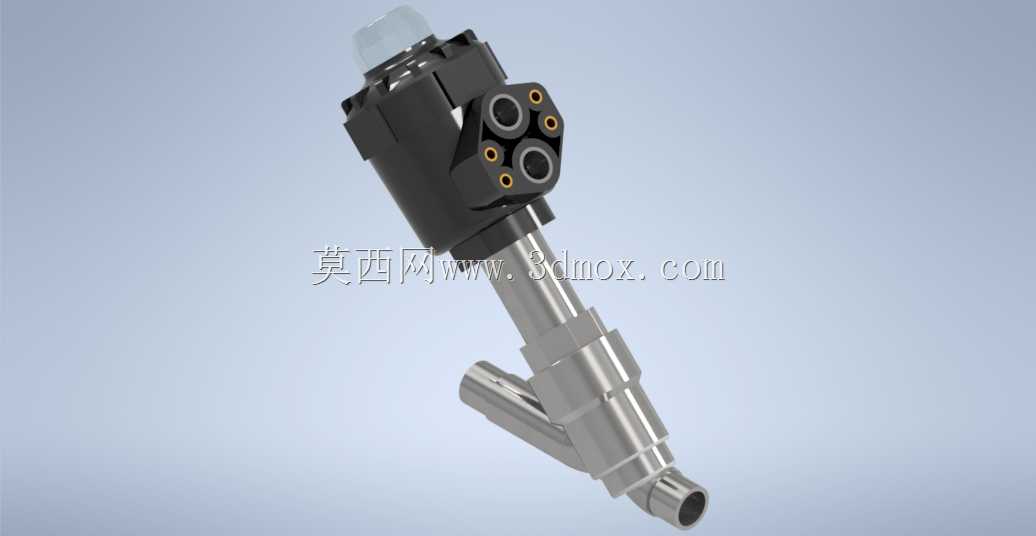

　　这款角座阀的结构设计，最初是为CA6140普通车床的冷却润滑管路通断控制做配套开发，后续也可延伸适配各类需要大流量、快响应流体通断的工业管路场景。在车床加工场景中，它主要承担切削液输送支路的通断切换任务，相比普通直通电磁阀，角式结构的流道设计能有效降低切削液中混入的金属切屑卡滞阀瓣的概率，倾斜布置的执行机构也能避开机床刀架的运动行程，不会在拖板快速移动时发生干涉。从功能特性来看，该阀采用气动驱动方式，执行腔与流体腔完全隔离，即便输送带有一定腐蚀性的乳化切削液，也不会出现驱动部件锈蚀卡滞的问题；阀杆处采用多重阶梯密封结构，在0.3-0.8MPa的常规工厂气源压力下即可实现可靠启闭，响应速度比同通径的电磁阀快0.2秒左右，

　　完全匹配车床冷却系统随主轴启停同步动作的控制逻辑。设计阶段优先考虑了安装边界的适配性，阀体下端采用标准外螺纹连接结构，可直接对接车床原有冷却管路的内螺纹接头，无需额外加工过渡转接头；执行机构的整体外径控制在42mm以内，安装时距离阀体中心的横向伸出长度不超过65mm，即便在CA6140车床床头箱下方的狭窄安装空间内，也能预留出足够的扳手操作空间，后期维护更换密封件时不需要拆解周边管路。流道设计上采用了全通径无缩径结构，流体经过阀腔时的压力损失比普通直角阀低30%左右，大流量输送切削液时不会出现明显的压降，能保证刀具冷却位置的出水压力稳定，避免因流量不足导致的刀具过热烧损。阀瓣采用耐磨损的高分子复合材料，

　　长期接触切削液中的金属细屑也不会出现密封面划伤，正常工况下的密封寿命可达百万次启闭级别，能减少机床日常维护的备件更换频率。安装时需要注意执行机构的倾斜角度，保持驱动头朝上倾斜15-30度，可避免管路内的残留液体倒灌入执行腔，进一步延长密封件的使用寿命。
