工业测试用带线鳄鱼夹接线组件

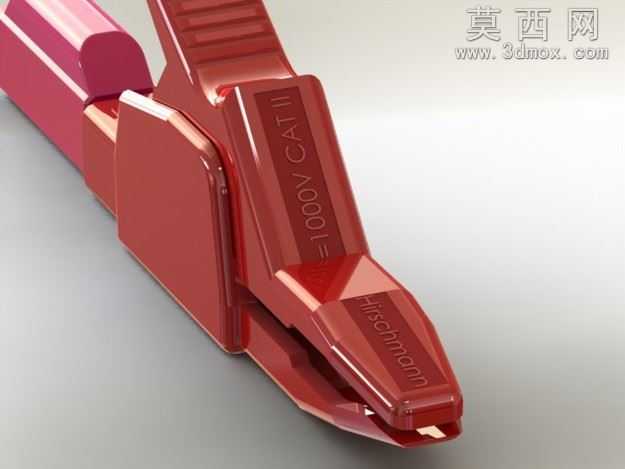

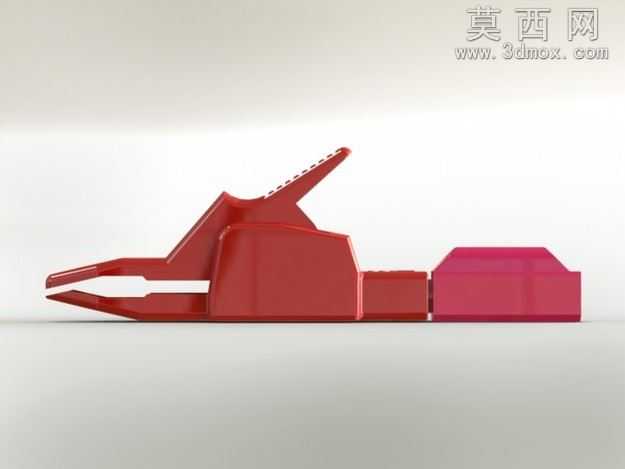

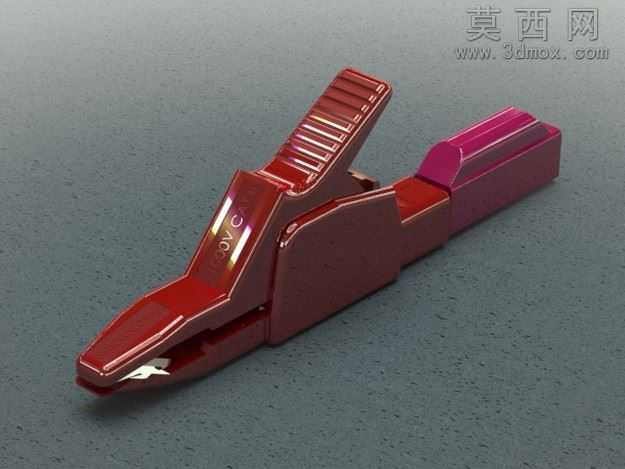

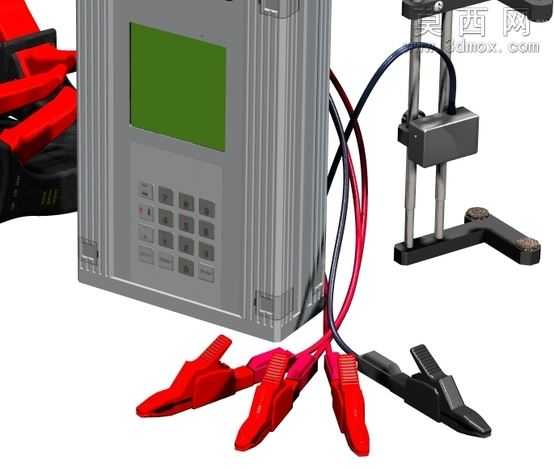

本作品为工业测试场景使用的带引线鳄鱼夹三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先对鳄鱼夹的核心夹体结构进行拆解建模：分别绘制上下夹片的轮廓草图，通过拉伸、切除特征完成夹片主体的基础造型，针对夹片前端的锯齿咬合结构，采用阵列切除特征还原细密的防滑齿形，保证夹持接触面的摩擦力还原度；夹片中部的铰接转轴位置，通过同轴心配合完成销轴与夹片的装配约束，还原鳄鱼夹开合转动的活动结构，夹片尾部的压线结构则通过扫描特征完成压接卡扣的造型，匹配引线的线径尺寸做适配设计。引线部分采用扫描路径建模，还原红黑双色绝缘导线的自然弯曲走线形态，导线与夹尾压接位置做了过渡包覆处理，还原绝缘护套包裹压接点的真实结构。材质渲染阶段，夹体导电部分赋予哑光镀镍金属材质，调整金属粗糙度参数还原工业冲压件的细微磨砂质感，夹体外层的绝缘护套部分分别赋予高饱和度红、黑哑光塑料材质，添加细微的表面颗粒纹理模拟PVC注塑件的真实触感，导线部分的绝缘层调整材质光泽度为半哑光，还原橡胶绝缘线的表面质感，夹片前端的咬合齿位置做了轻微的金属做旧处理，模拟长期使用产生的细微磨损痕迹。设计过程中充分参考工业常用鳄鱼夹的实际尺寸比例，夹体张开角度、夹持行程均按照实物参数做1:1还原，引线的弯曲弧度参考实际测试接线的自然垂落形态调整，避免生硬的直线走线，整体装配完成后添加了配套的工业测试设备作为场景搭配，还原鳄鱼夹在电气测试、电瓶接驳、电路检修场景中的实际使用状态，模型各部件间无干涉问题，铰接位置保留合理的活动间隙，可直接用于装配动画制作、产品展示渲染等用途。
