空心等壁厚六角截面管材三维结构设计

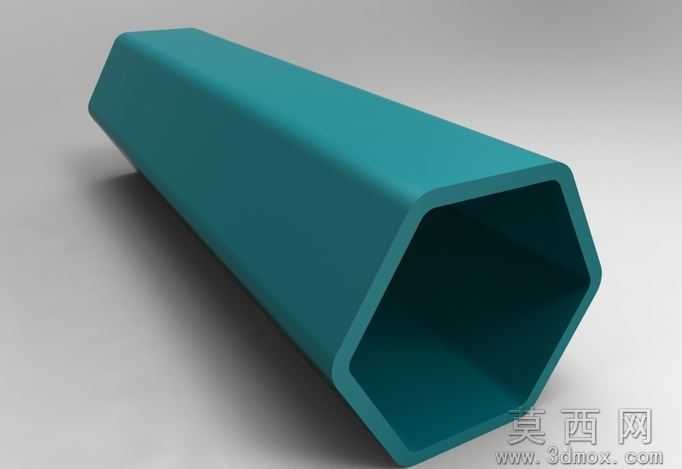

本模型为等截面空心六角管结构，采用SolidWorks进行全参数化三维建模，建模过程以正六边形截面轮廓为基础，通过拉伸凸台命令生成基础实体，再通过抽壳命令设定均匀壁厚，形成内外轮廓均为正六边形的贯通空心管材结构，建模全程保留完整参数约束，可直接修改外切圆直径、壁厚、管材长度等核心参数快速生成不同规格的六角管变体，适配不同场景的使用需求。模型渲染阶段采用哑光金属材质，还原工业常用冷拔六角钢管的真实质感，通过调整环境光与反射参数，清晰呈现管材棱边的倒角过渡与内外壁的平整表面效果，直观展示产品的外观特征。结构设计上，该六角管采用等壁厚设计，内外六角轮廓保持同心，棱边做微小圆角过渡处理，避免应力集中问题，相比普通圆管，六角形的外轮廓具备天然的防转特性，无需额外加工定位面即可实现周向固定，可直接用于需要防滑、防转的装配场景，同时空心结构在保证结构强度的前提下大幅降低整体重量，兼顾轻量化与结构刚性需求。设计思路围绕工业通用五金配件的实际使用场景展开，充分考虑六角管在机械框架、传动构件、五金连接件、装饰型材等领域的应用需求，建模时严格遵循机械设计的尺寸规范，保证截面尺寸的一致性与管材的直线度，模型无多余特征、无破面、无几何错误，可直接导出用于工程图生成、装配模拟、3D打印验证或数控加工编程，能够为相关产品的设计开发提供准确的三维模型参考，减少重复建模的工作量，提升设计效率。
