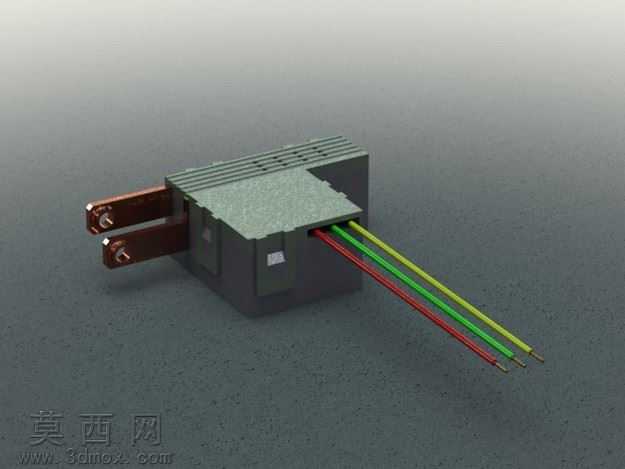

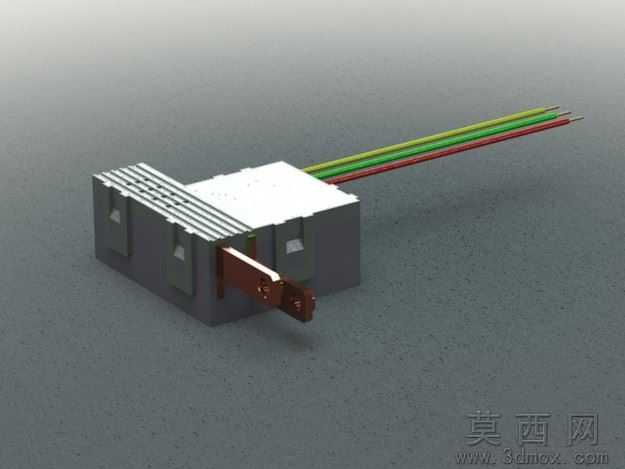

100A偏振保持继电器三维结构设计

本作品为100A规格偏振保持继电器的三维建模成果，建模过程依托主流三维机械设计软件完成，首先依据继电器的功能原理与尺寸参数搭建基础骨架，对H型电枢、触点组件、外壳基座、外接引线等核心部件进行分步建模。建模阶段严格遵循两极分化闭锁的H电枢设计逻辑，对电枢的磁吸接触面、闭锁卡位结构做了精准的曲面与实体特征构建，确保各部件的装配公差符合电气元件的设计规范，触点部位的载流结构按照100A大电流的通流需求做了加厚与散热结构的细节还原，外壳的散热格栅、卡扣固定位都做了1:1的特征复刻，外接的三根不同色引线按照接线规范做了走线与端子的细节建模。材质渲染阶段，对继电器的塑料外壳采用哑光阻燃工程塑料材质，调整材质的粗糙度与漫反射参数还原工业塑料的质感，金属电枢、触点部件采用镀镍金属材质，调整金属反射率与高光参数还原金属部件的冷硬质感，引线部分分别对应红、绿、黄三色绝缘外皮材质，端子部位做了裸铜金属的材质区分，整体渲染采用工业产品常用的影棚布光，通过主光、辅光、轮廓光的搭配，清晰展现继电器的结构层次与部件细节，背景采用哑光灰色地面添加微弱环境反射，提升模型的真实感。结构设计上还原了该类保持继电器的核心特性，即依靠脉冲线圈完成驱动操作，无需持续通电即可保持触点位置，具备高耐冲击、抗振动的性能优势，建模时对内部闭锁结构的卡位配合做了运动干涉校验，确保手动操作设置的结构逻辑可通过装配约束实现动作模拟，模型同时导出了多格式文件，可直接用于电气装配仿真、产品结构验证、教学演示等场景，各部件的建模特征保留了完整的参数化历史，可根据不同电流规格的需求快速调整尺寸参数完成衍生设计。
