S128240D-RGB图形液晶显示模块三维设计

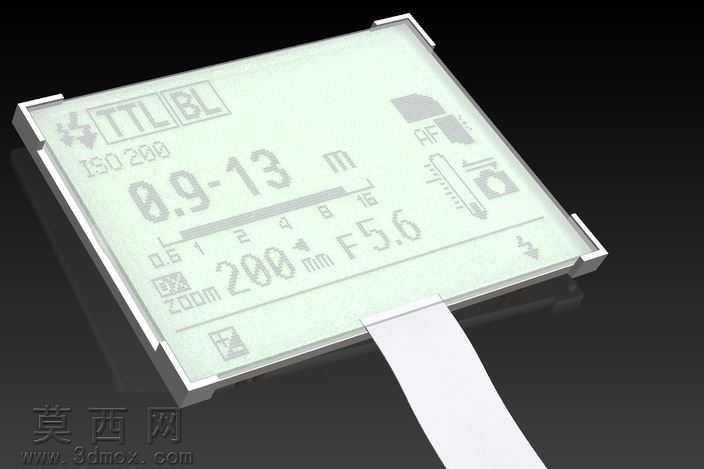

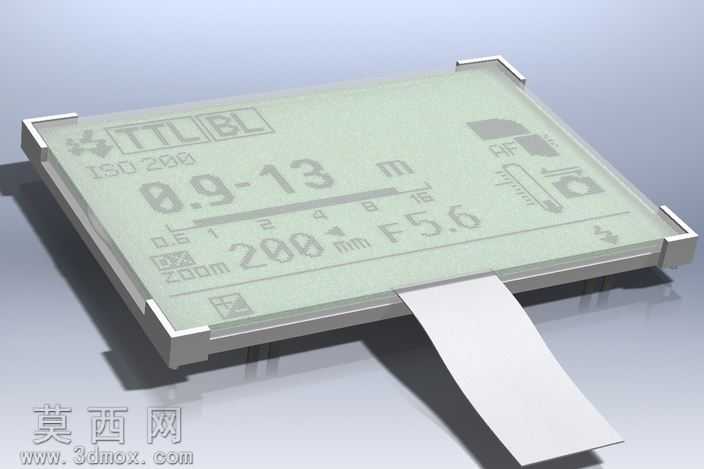

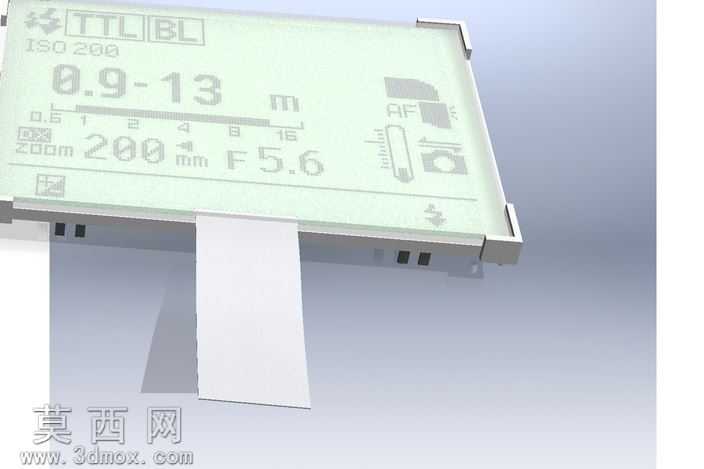

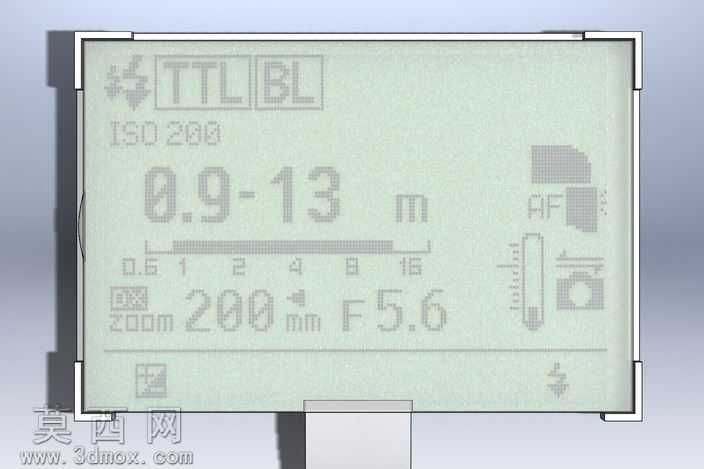

本作品为S128240D-RGB系列图形液晶显示模块的三维建模设计，整体建模过程依托三维参数化设计软件完成，严格遵循该型号240×128点阵液晶模块的实际尺寸比例进行1:1还原，确保模型各部分结构尺寸与实物公差控制在合理范围内。建模阶段首先搭建液晶模块的核心主体框架，先完成液晶显示面板的基底结构建模，精准还原面板的矩形轮廓、边缘金属包边的卡扣结构，包边处的固定卡扣位置、凸起角度完全匹配实物装配需求，金属包边的厚度、折边弧度都经过反复校准，还原金属冲压件的成型特征。随后完成液晶显示层的建模，对面板表面的印刷标识区域进行精细化处理，将实物面板上的参数标识、功能图标、刻度数值等印刷内容通过纹理映射的方式贴合在面板表层，还原段码式图形显示区域的布局特征，显示区域的半透明材质参数经过多轮调试，模拟液晶玻璃的透光质感与偏光片的雾面效果。接下来完成柔性排线部分的建模，还原FPC柔性排线的薄型片状结构，排线与液晶面板连接端的绑定区域做了细节处理，排线自然下垂的弯曲弧度通过样条曲线控制，模拟柔性材质的自然垂坠形态，排线表面的线路纹理通过凹凸贴图实现，还原柔性排线的表面细节。材质渲染阶段，金属包边部分采用亚光银金属材质，调整金属粗糙度与反射参数，还原冲压金属边框的细微磨砂质感；液晶玻璃部分采用半透明玻璃材质，添加轻微的环境反射与折射参数，模拟液晶面板的通透观感，表层印刷标识采用深灰色半哑光油墨材质，还原丝网印刷的质感；柔性排线部分采用米白色哑光塑胶材质，添加细微的表面颗粒纹理，模拟FPC排线基材的触感。结构设计上完整还原了液晶模块的装配逻辑，金属边框与液晶面板的嵌套结构、排线与面板的连接位置都严格对应实际产品的装配关系，模型可用于电子设备结构装配验证、产品展示演示、教学案例讲解等场景，整体模型布线规整，无多余几何面，各部件独立分组，可支持后续的结构拆解、装配动画制作等拓展使用。
