PCB板用M3螺丝接线端子三维结构

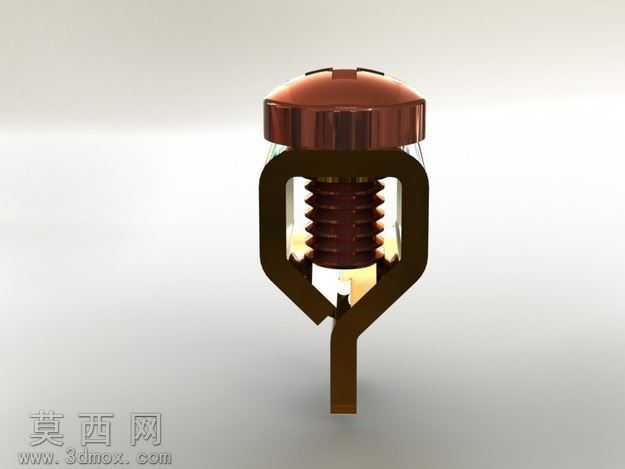

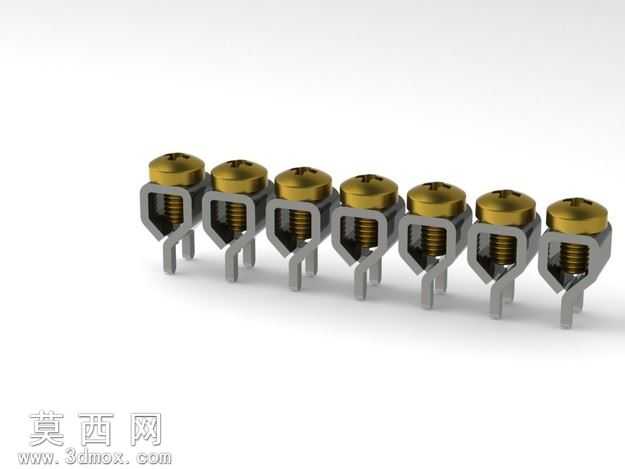

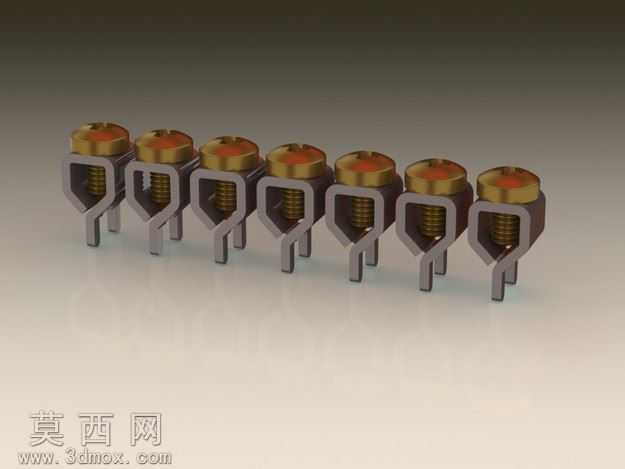

本模型为适配0.8毫米厚度金属板的PCB螺丝接线端子，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循电子接插件的通用尺寸规范，对端子的各个配合结构做了精准的尺寸约束。模型整体分为绝缘基座、导电夹体、锁紧螺丝三个核心部分，绝缘基座采用耐高温工程塑料的材质设定，建模时还原了基座的插脚定位结构、夹体容纳腔的限位卡槽，确保基座与PCB板焊接插脚的位置精度，插脚部分做了圆角过渡处理，适配波峰焊的工艺要求。导电夹体采用高导电铜合金材质，建模时还原了夹体的开口式压线结构、内螺纹配合孔，夹体的压线接触面做了微齿纹理设计，可提升接线时导线与夹体的接触摩擦力，避免导线受拉扯时松脱，夹体与绝缘基座的配合面做了过盈配合的尺寸预留，保证装配后夹体不会在基座内发生转动或窜动。顶部锁紧螺丝采用黄铜镀镍的材质设定，建模时还原了螺丝的一字槽拧动结构、外螺纹与夹体内螺纹的精准配合，螺丝头部做了倒角处理，避免拧动时刮伤导线绝缘层。渲染阶段采用工作室柔光布光方案，为金属部件添加了符合真实材质的反射与粗糙度参数，黄铜螺丝呈现出温润的金属光泽，铜合金夹体还原了哑光镀锡的表面质感，绝缘基座还原了黑色工程塑料的细微颗粒质感，整体渲染效果清晰展现端子的装配关系与结构细节。设计过程中重点考量了端子的接线可靠性与PCB装配适配性，压线腔的尺寸适配常用线径的电子导线，插脚间距符合PCB布线的通用安全间距要求，整体结构紧凑，可直接用于PCB布局的干涉检查、装配模拟以及相关电子设备的结构设计参考，模型的各个部件均为独立可编辑的实体，可根据实际使用需求调整尺寸参数，适配不同规格的接线场景。
