C100型电流钳检测装置三维设计

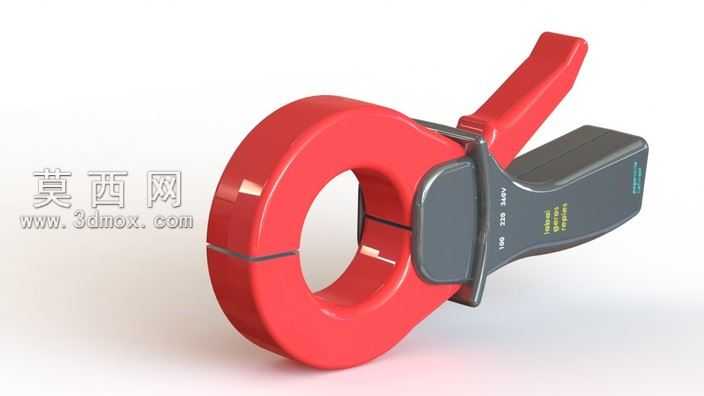

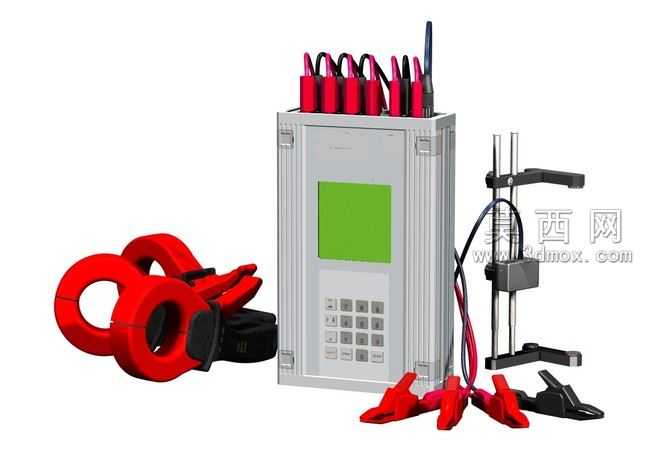

本作品为C100型电流钳配套检测装置的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实物1:1比例还原，可直接用于装配验证与工程出图。建模过程中首先对电流钳的环形钳体结构进行曲面建模，钳体采用开合式铰接结构，还原了钳口的咬合间隙与铰接轴的配合公差，钳身的防滑握持区域做了曲面纹理处理，还原实物的橡胶防滑质感。主机部分采用钣金壳体建模，壳体表面的散热筋条通过阵列特征快速生成，正面的绿色显示屏区域单独拆分面组，赋予半透明玻璃材质，下方的按键区域采用凸台特征逐个建模，还原按键的排布与按压行程结构。配套的测试夹采用红黑双色区分正负极，夹体的弹簧结构做了简化建模，既保证外观还原度又控制整体模型面数，连接导线采用扫掠特征生成，还原线材的自然弯曲形态，立式支架部分采用型材拼接结构，还原支架的升降调节滑槽与固定旋钮结构。渲染阶段采用工作室光照环境，金属部件赋予磨砂金属材质，塑料壳体区分哑光工程塑料与亮面按键材质，红色钳体与测试夹采用高饱和红色塑料材质，黑色部件做了细微的颗粒质感处理，避免渲染效果过于塑料化。设计过程中充分考虑了各部件的装配干涉问题，所有活动部件均保留了合理的运动间隙，钳体开合、支架升降、测试夹张合都可在装配体中实现运动模拟，整体模型结构清晰，特征树分类规整，可直接用于电工仪器类产品的结构展示、教学演示或二次开发设计。
