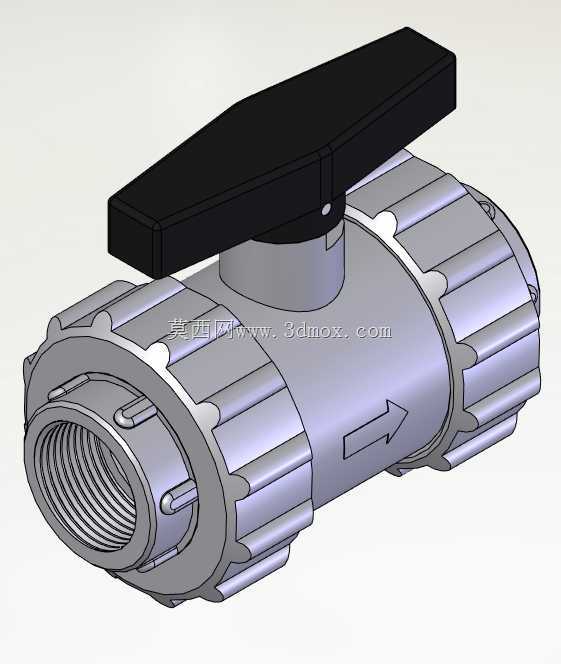

内螺纹连接手动直通式球阀结构

　　这款手动直通球阀的三维结构，完全围绕民用给排水、小型化工流体输送、家装水路改造这类低压流体管路的截断控制需求设计，建模时优先考虑了实际安装与操作的工程合理性。从结构逻辑来看，阀体采用对称直通流道设计，流道内壁做了等径过渡处理，没有突兀的缩径台阶，流体经过时的局部阻力损失远小于同口径的截止阀，适合对管路压损有要求的循环水、洁净水输送场景。两端的内螺纹接口直接匹配常规低压流体管路的外螺纹管件，安装时不需要额外的转换接头，接口处的密封台肩做了0.8mm的凸台设计，安装时配合聚四氟乙烯生料带就能实现可靠密封，避免了常规平口螺纹连接容易出现的渗漏问题。操作端采用扁平式加长手柄，手柄的握持面做了轻微的弧度处理，开关操作时的力臂长度经过核算，

　　在公称压力1.0MPa的工况下，不需要借助额外的加力杆，单手就能完成90度的开关动作，手柄与阀杆的连接采用扁方定位加横向销钉固定的结构，长期频繁操作也不会出现手柄打滑、空转的问题。阀杆与阀体的密封采用双重O型圈结构，上下两道密封槽分别布置在阀杆的轴向定位段，相比传统的填料密封结构，这种密封形式的转动阻力更小，长期使用也不需要频繁压紧填料压盖，维护成本更低。阀体两端的连接螺母外侧做了周向均匀分布的防滑齿，齿高1.2mm，齿间距3mm，不管是手工拧紧还是用管钳辅助安装，都能提供足够的摩擦力，不会出现打滑滑脱的问题。建模时严格控制了各部件的安装间隙，阀球与密封阀座的配合间隙控制在0.05mm以内，既保证了密封面的贴合度，

　　又不会因为间隙过小导致开关扭矩过大。整个球阀的安装长度完全符合常规低压螺纹球阀的安装尺寸规范，替换同口径旧阀时不需要调整原有管路的间距，直接对接即可完成安装。流道表面的箭头标识直接做在阀体的外圆柱面上，安装时可以直观判断介质流向，避免反向安装导致的密封面冲蚀问题，延长阀门的实际使用寿命。
