风冷式铜管翅片冷凝器换热结构设计

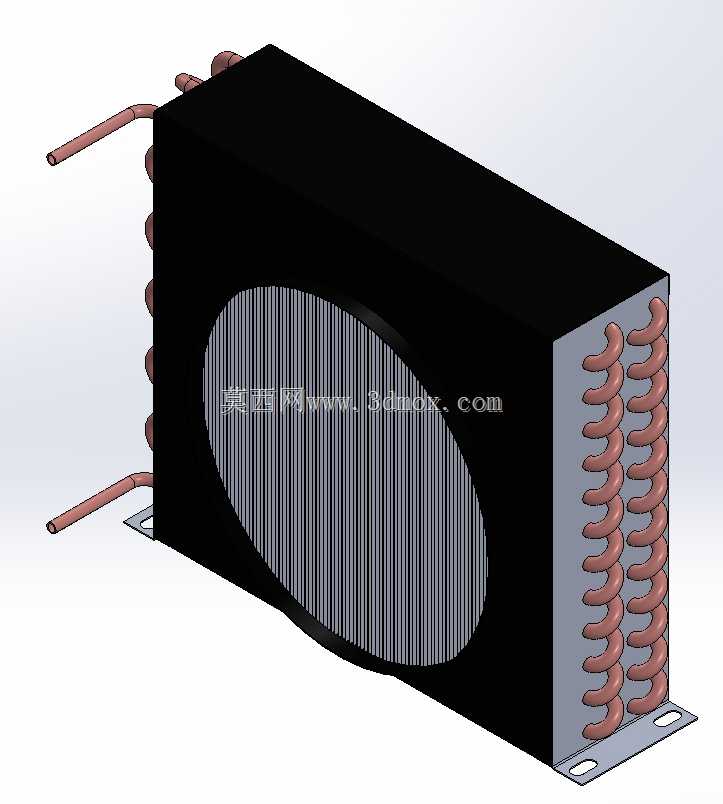

这款风冷冷凝器的结构设计完全围绕小型制冷系统的紧凑安装需求展开，主体采用黑色钣金外框作为承载结构，侧面集成轴流风机安装位，椭圆形的风机防护网直接冲压固定在钣金面板上，省去了额外的紧固件，既降低了装配工时，也避免了突出结构占用额外安装空间。换热核心部分采用紫铜管套铝翅片的经典结构，铜管在箱体侧部呈多排蛇形排布，进出管路从箱体同侧伸出，管端预留足够的焊接操作余量，方便现场对接制冷系统的节流阀与压缩机排气端，不需要额外弯折管路就能完成装配，适配小型冷库、商用冷藏柜、工业冷水机这类对安装空间有严格限制的场景。

从安装边界来看，设备底部预留了两个带安装孔的固定支脚，支脚与箱体采用一体折弯成型，承重能力足以支撑整机重量，安装时只需要在固定基座上对应位置打两个螺栓孔就能完成固定，不需要额外制作安装支架。箱体的整体宽度控制在适配常规400mm轴流风机的尺寸范围内，厚度方向刚好容纳三排换热铜管，在保证换热面积的前提下尽可能压缩了设备厚度，适合嵌入到设备柜体内部安装，不会因为突出结构影响柜体的整体密封性。进出铜管的伸出长度控制在80mm左右，管端做了平口处理，现场焊接时不需要额外裁切，也能避免焊渣掉入管路内部造成系统堵塞。

功能设计上，这款冷凝器采用强制风冷的换热逻辑，风机运行时带动空气横向冲刷翅片表面，将铜管内高温高压制冷剂携带的热量快速带走，让制冷剂从气态逐步冷凝为液态，为后续节流蒸发环节提供过冷度保障。翅片采用开窗式冲压结构，相比平片结构能大幅提升空气侧的换热效率，相同换热面积下整体体积可以缩小15%左右，同时翅片间距控制在1.8mm，既不会因为间距过小容易积尘堵塞，也不会因为间距过大浪费换热空间，适配常规商用环境下的长期运行，日常维护只需要定期用压缩空气吹扫翅片表面就能保证换热效率。铜管与翅片之间采用机械胀管工艺紧密贴合，接触热阻控制在极低水平，长期运行也不会因为热胀冷缩出现贴合松动导致换热效率衰减的问题。

设计过程中重点考虑了管路的应力分布，蛇形弯管的弯曲半径统一取铜管直径的2.5倍，避免弯管处出现截面变形导致制冷剂流动阻力增大，同时管路排布时在弯管位置预留了微小的形变余量，设备运行过程中铜管受热膨胀时不会因为应力集中出现焊缝开裂的问题。外框钣金采用1.2mm厚的冷轧钢板，表面做黑色喷塑处理，既能抵御常规环境下的锈蚀，也能减少风机运行时的钣金共振噪音，风机安装位周边做了翻边加强处理，长期运行不会因为风机振动出现面板变形。侧面的铜管排布区域没有额外设置防护网，是因为安装后该侧通常朝向设备柜体内部，不会有人员触碰风险，同时也能减少空气流通的阻力，提升进风效率。

在实际选型适配中，这款冷凝器的换热量可以覆盖2到3匹的制冷系统需求，既可以用于常规的蒸汽压缩式制冷循环，也能适配小型热泵系统的冷凝侧换热，当应用于高环境温度场景时，可以通过适当提高风机转速来补偿换热效率的衰减，不需要更换更大尺寸的冷凝器。管路接口的尺寸适配常规制冷系统的6mm和10mm铜管对接，不需要额外加装转接头，现场装配的适配性很强。设备整体的重量控制在合理范围内，单人就能完成搬运与安装作业，不需要额外的吊装辅助，非常适合现场安装空间有限、需要快速装配的商用制冷设备配套场景。
