类风湿关节炎患者下肢行动助力支撑装置

　　在临床康复辅具的实际应用场景中，下肢行动助力装置的核心服务对象，是存在膝关节屈伸功能受限的下肢运动障碍人群，其中就包含类风湿性关节炎、膝骨关节炎等病症导致下肢发力困难的患者——这类人群在日常完成蹲起、站立、短距离行走动作时，膝关节无法稳定承载上半身重量，也难以提供足够的屈伸驱动力，极易出现发力失衡、关节承压过大的问题，甚至会在无辅助的状态下发生摔倒、关节二次损伤的情况。这款下肢支撑助力装置的设计，完全围绕下肢运动的生物力学特征展开，没有采用复杂的电控驱动结构，而是依托纯机械连杆的联动逻辑，匹配人体下肢蹲起过程中的关节运动轨迹，在患者完成站起动作时提供向上的支撑助力，在下蹲过程中提供缓慢的阻尼承托，避免关节突然承压造成的痛感与损伤。

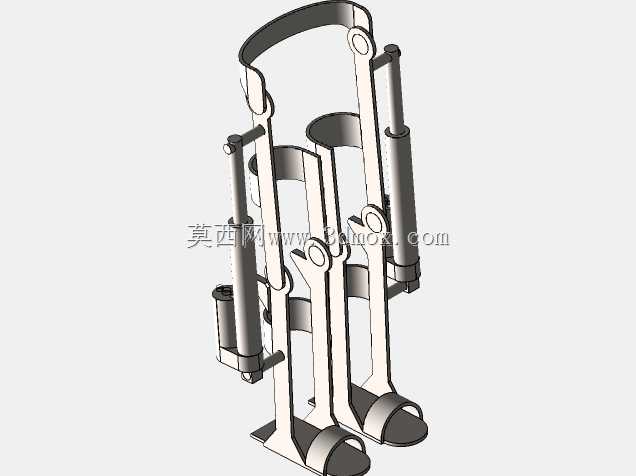

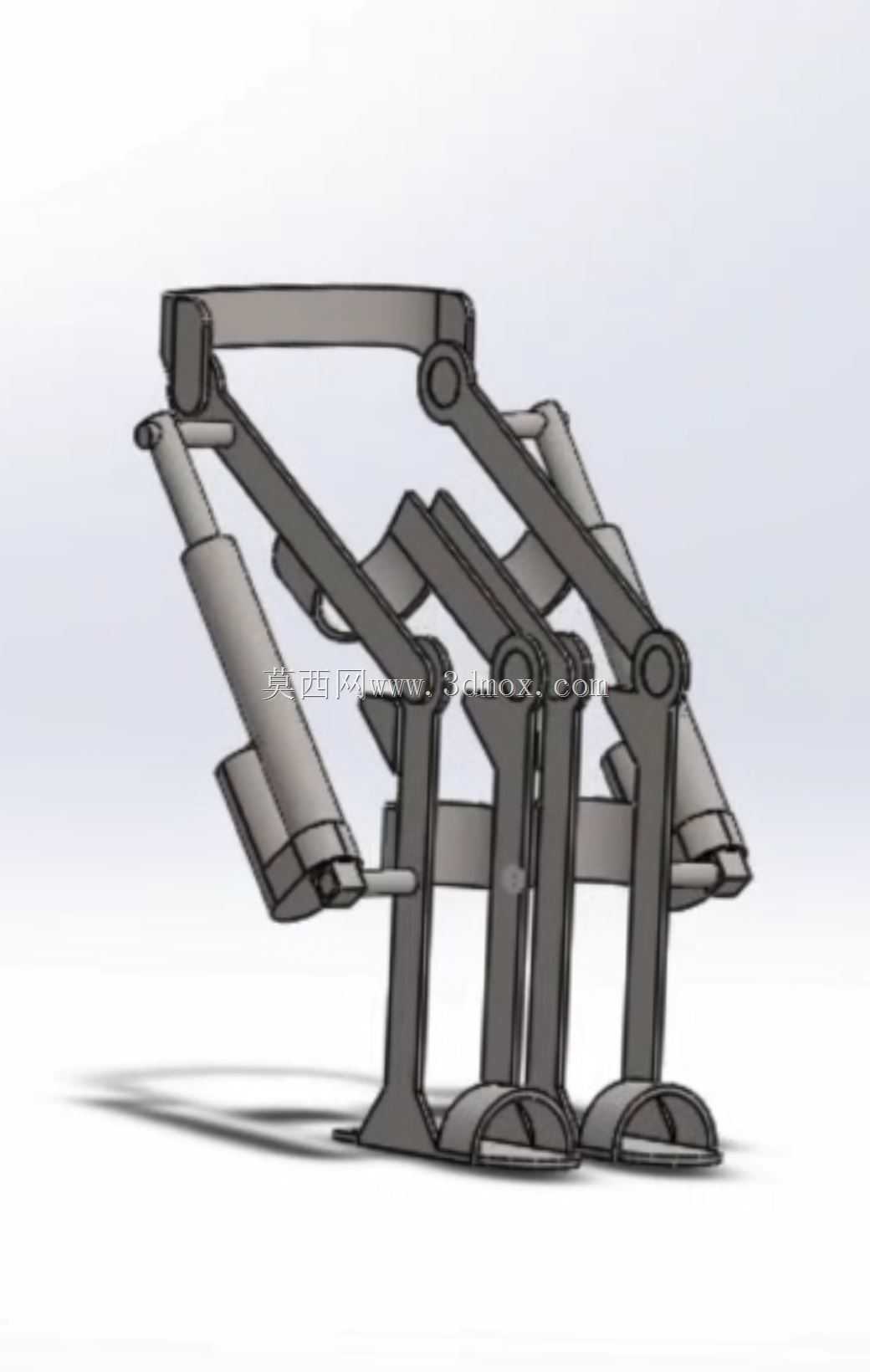

　　从结构布局来看，装置整体采用双侧对称的连杆架构，主体支撑框架贴合人体大腿、小腿的外侧轮廓设置，上部设置可调节的绑缚结构，能够适配不同腿围的使用者，将装置与下肢稳定绑定，不会在运动过程中出现滑移错位；下部设置与足部匹配的支撑底座，承接整个人体的重量传导，将受力均匀分散到足底接触面，避免局部压强过大造成的穿戴不适。中部的联动连杆组采用多铰接点设计，每个铰接点的转动轴线都与人体膝关节、髋关节的瞬时转动中心做了匹配调校，不会在肢体运动过程中产生运动干涉，也不会对正常的关节活动角度造成额外限制，使用者穿戴后可以完成正常的平地行走、坐站转换动作，不会出现明显的异物感。

　　装置的动力支撑单元采用对称布置的气弹簧阻尼构件，在膝关节弯曲角度增大时，气弹簧被缓慢压缩，存储弹性势能，同时提供反向的支撑力，抵消部分上半身重量，让下蹲过程更平缓；当使用者需要从坐位站起时，气弹簧缓慢释放存储的势能，顺着关节伸展的方向提供辅助推力，降低膝关节需要输出的驱动力，减少关节面的摩擦与承压。从安装边界与尺寸适配来看，装置的连杆长度设置了多档调节位，可以根据使用者的大腿长度、小腿长度调整对应连杆的有效尺寸，适配身高在150cm到185cm区间的成年使用者，整体单侧装置的宽度控制在12cm以内，穿戴后不会额外增加过多的横向宽度，不会影响使用者正常通过常规宽度的房门、过道；装置整体的重量集中在下肢外侧的框架位置，重心贴近人体自身的重心垂线，不会因为额外负重导致行走时的重心偏移。

　　在实际使用场景中，这款装置既可以用于居家环境下的日常行动辅助，帮助患者独立完成如厕、起身、室内行走等生活动作，也可以在康复训练过程中作为辅助支撑器具，帮助患者逐步恢复下肢运动能力，避免因为长期关节受力异常导致的肌肉萎缩、关节变形问题。结构设计上没有多余的外露突出构件，所有铰接点都做了圆弧过渡处理，不会在使用过程中勾挂衣物，也不会对周围的家具、墙体造成磕碰；绑缚结构采用快拆设计，使用者可以独立完成穿戴与拆卸，不需要他人协助，操作门槛较低。不同于市面上常见的框架式助行器，这款穿戴式的支撑装置不需要使用者手持操作，可以解放双手完成其他日常动作，适用的场景更加灵活，不管是室内短距离移动，还是室外平缓路面的行走，都可以提供稳定的支撑助力。连杆构件的材质选型优先考虑轻量化与结构强度，在保证支撑强度满足成年人体重承载要求的前提下，尽可能降低装置自身的重量，减少长时间穿戴带来的额外负重疲劳；所有转动铰接位置都设置了自润滑轴套，长期使用也不会出现卡顿、异响的问题，维护成本极低，不需要频繁加注润滑剂或者更换易损构件。气弹簧的支撑力档位可以根据使用者的体重、关节活动能力做对应调整，体重较大、关节活动能力较弱的使用者可以选择支撑力更大的气弹簧配置，体重较轻、具备一定自主活动能力的使用者可以选择支撑力稍小的配置，避免助力过大导致的肢体运动发力感缺失，适配不同病程阶段的患者使用需求。
