战斗机液压系统花键传动轴结构

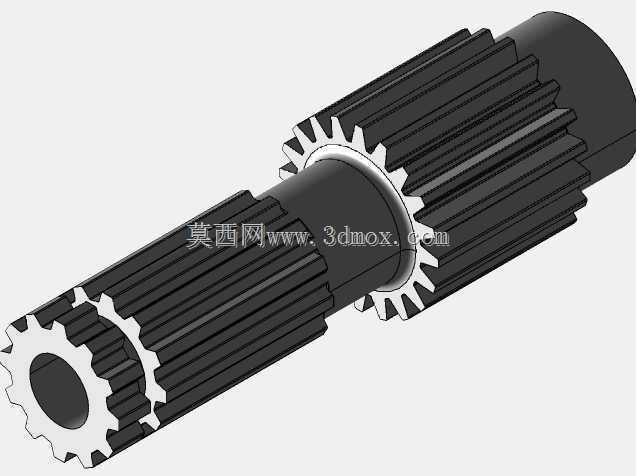

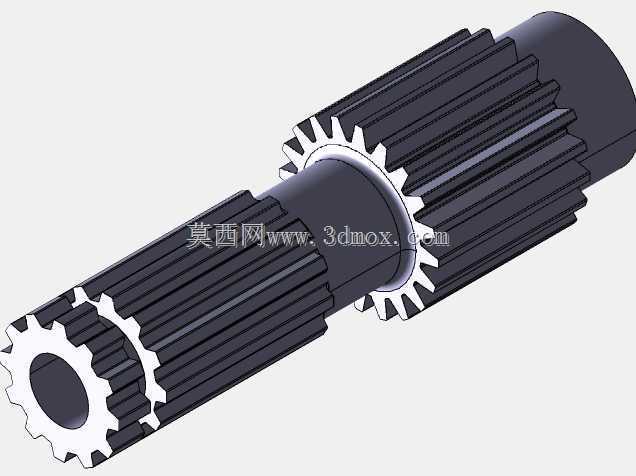

　　在航空飞行器的液压作动体系中，传动轴作为动力传递的核心承载构件，直接决定了飞控液压回路、起落架收放回路、舵面驱动回路的动力传输可靠性，不同于地面工业设备的传动构件，航空类液压传动轴需要在高转速、交变载荷、宽温域环境下长期稳定工作，同时要严格控制自身重量与转动惯量，避免给飞控系统带来额外的负载偏差。本次呈现的传动轴采用多段式花键结构设计，轴身主体为等直径圆柱段，两端分别设置不同参数的外花键啮合段，其中靠近轴端的两组花键齿数、模数存在明确差异，分别对应液压泵输出端与作动筒输入端的啮合接口，中间位置的定位花键则用于轴系的轴向限位，与轴承内圈、密封挡圈的安装位直接匹配。从实际应用场景来看，这类传动轴主要装配于战斗机的机身中部液压舱内，

　　连接发动机驱动的液压泵与飞控系统的分路传动箱，当发动机带动液压泵建立高压油液压力后，传动轴会将液压马达输出的旋转扭矩传递至各个舵面的驱动机构，完成副翼、升降舵、方向舵的动作控制，同时也会参与起落架收放、减速板开合这类短时大负载的动力传递过程。设计过程中首先需要匹配两端连接部件的花键参数，确保啮合侧隙处于0.02-0.05mm的合理区间，侧隙过大会导致传动过程中出现冲击载荷，加快花键齿面的磨损，侧隙过小则会在低温环境下因材料收缩出现卡滞，影响传动顺畅度。轴身的直径设计需要结合传递扭矩的最大值进行强度校核，按照航空构件的安全系数要求，静强度安全系数不低于1.5，疲劳强度安全系数不低于1.8，因此轴身采用空心结构设计，

　　在保证抗扭截面系数满足载荷要求的前提下，尽可能降低轴的自身重量，空心内孔的直径与轴身外径的比值控制在0.4左右，兼顾减重效果与加工工艺性。安装边界方面，轴系的轴向定位依靠中间位置的台阶面与花键挡圈实现，两端花键的啮合长度分别匹配对应连接件的花键孔深度，装配时需要保证轴的同轴度误差不超过0.02mm，避免高速转动时出现偏心振动，轴身的光杆段预留有密封件的安装槽位，用于配合旋转密封圈防止液压油沿轴面泄漏，同时光杆段与支撑轴承的配合面采用IT6级公差，保证轴承内圈的装配紧度适中，不会出现跑圈问题。花键齿的齿向误差、齿形误差均按照航空级精度要求控制，齿面进行硬化处理，表面硬度达到HRC55-60，提升齿面的抗磨损能力与接触疲劳强度，

　　应对频繁换向带来的交变接触应力。不同于普通工业传动轴的设计，航空液压传动轴在设计时还需要考虑动平衡性能，由于工作转速最高可达到每分钟上万转，轴的初始动平衡精度需要达到G2.5级，避免高速转动时产生的振动传递至机身结构，影响飞控传感器的测量精度。轴的各个过渡圆角位置均进行了圆弧过渡处理，避免应力集中，尤其是花键与光杆段的衔接位置，圆角半径不小于1.5mm，防止在交变载荷作用下出现疲劳裂纹。在实际选型匹配过程中，需要确认轴的总长度、各段花键的参数、安装定位面的位置尺寸与原有舱内的安装空间完全匹配，不能出现干涉问题，尤其是轴转动过程中与周边液压管路、结构件的最小间隙需要保持在3mm以上，防止工作过程中出现碰撞磨损。这类传动轴的建模过程需要严格还原各个特征的尺寸公差与形位公差要求，花键部分采用参数化建模方式，确保齿形的渐开线轮廓准确，能够直接用于后续的干涉检查、装配模拟以及有限元强度校核工作，帮助设计人员在方案阶段就验证轴系的装配可行性与结构可靠性，减少后续物理样机的迭代次数。
