小型工程运输翻斗车结构设计

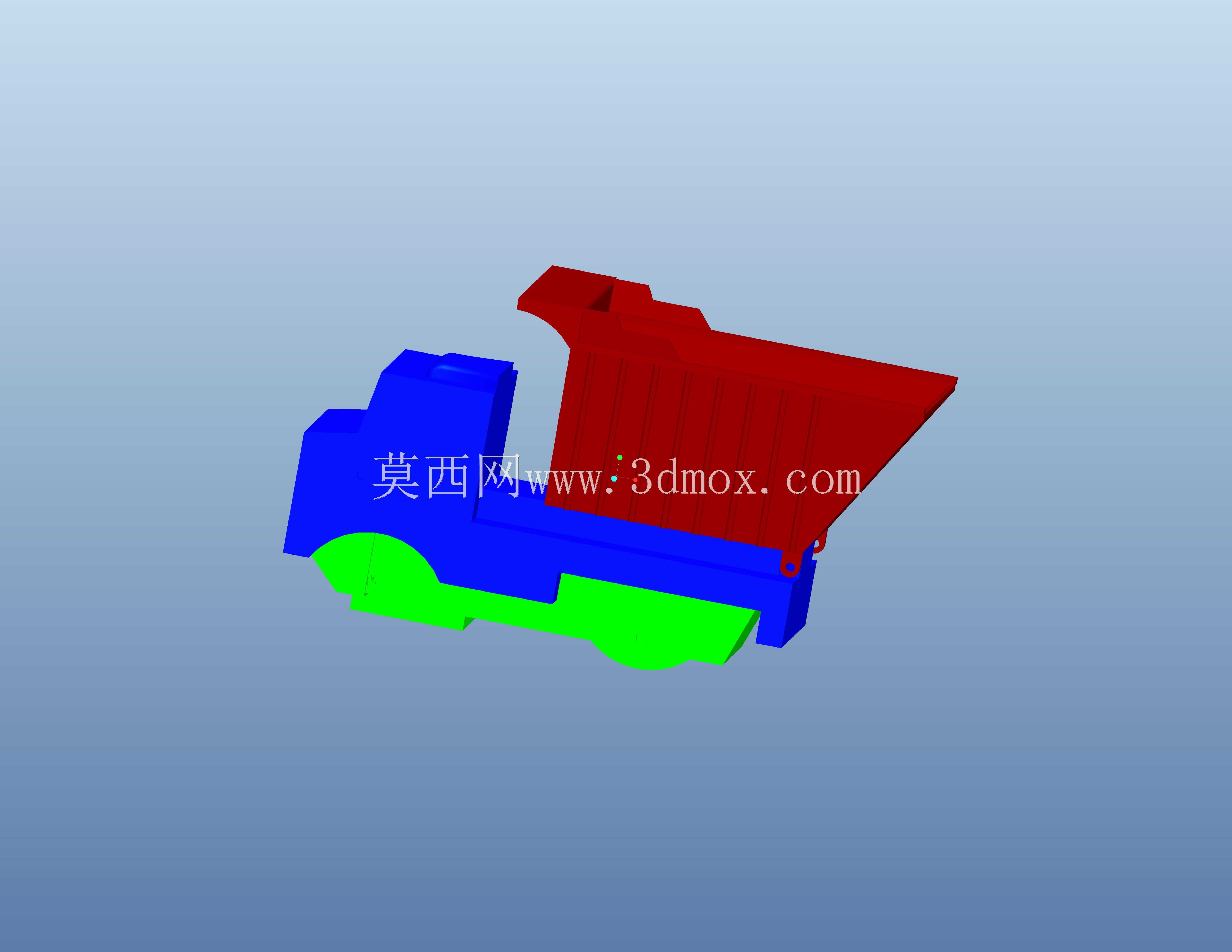

这款翻斗车的三维结构设计，核心围绕短途散装物料转运的实际作业需求展开，常见于厂区内部散料倒运、小型工地土石方短驳、农田基建物料运输等场景，适配狭窄作业区域的灵活通行需求。从结构布局来看，整车分为前部驾驶承载段、中部底盘承力段、后部料斗卸料段三个核心部分，前部驾驶区做了紧凑化布局，预留了驾乘人员操作空间与动力总成安装位，底盘段采用贯通式承力结构，兼顾行驶过程中的载荷传递与扭转抗性，后部料斗为敞口式斜底设计，斗体前侧与底盘铰接，后侧设置锁止挂钩结构，配合举升机构可实现料斗绕前铰点翻转，完成散装物料的自动卸料，无需人工辅助清料。设计过程中优先考虑了作业场景的通过性需求，整车宽度控制在窄幅作业通道可通行的尺寸范围内，转弯半径适配厂区内部道路、田间临时便道的转弯边界，料斗的举升角度经过反复校核，确保斗内物料可依靠自重完全滑落，无残留积料死角，斗体边缘做了加厚卷边处理，避免装卸大块物料时磕碰造成斗体变形。底盘部分预留了动力系统、传动系统、行驶桥的安装接口，前后轮的安装位置经过载荷分配计算，空载与满载状态下的轴荷分布均处于合理区间，避免出现翘头、转向过重等问题，料斗与底盘之间预留了足够的举升间隙，不会在翻转过程中与驾驶室、底盘附件发生运动干涉。从实际使用角度出发，该结构的料斗后侧挡板可根据运输物料类型选装下开式或上开式结构，运输粉状物料时加装密封胶条减少撒漏，运输大块石料时可拆除挡板拓展装载空间，整车的外轮廓无尖锐外凸结构，避免在狭窄区域作业时剐蹭周边设施，各铰接位置均预留了润滑脂加注口，方便日常维护保养，降低长期使用的磨损速率。
