卧式壳管式换热设备结构设计

在化工、暖通、能源动力、食品加工等诸多工业场景中，换热环节是工艺流程里不可或缺的核心单元，不同工况下的介质温度调控、余热回收、工艺流体冷却加热需求，都需要适配的换热设备来完成热量传递。卧式壳管式结构是目前工业领域应用覆盖度极广的一类换热构型，相比立式结构，它的安装高度要求更低，卧式排布的方式更适配厂房内水平管线的走向布局，后期拆检管束、清理结垢时的操作空间也更充裕，尤其适合大流量、换热负荷稳定的连续生产工况。

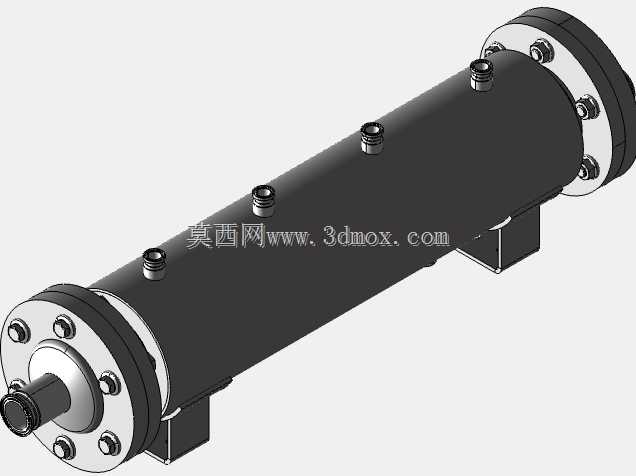

这款卧式壳管式换热设备的设计，首先围绕管壳程的介质流动特性做了结构匹配：管侧走需要精准控温的工艺介质，入口接口采用1英寸标准管径设计，能够匹配常规工业管线的快装或法兰对接需求，管程内部的管束排布采用正三角形错列布局，在有限的壳程筒径内最大化换热面积，同时让管内流体保持合适的流速区间，避免流速过低导致的介质沉积、结垢速率加快，也防止流速过高带来的管路压降过大、冲刷腐蚀加剧问题。壳程筒体的管径设定为75厘米，这个尺寸边界下，壳程流体的流通截面足够支撑大流量的冷却或加热介质通过，筒身上预留的多个接口分别对应壳程介质的进出口、排气口、排液口以及温度压力检测点位，能够满足现场运维时的参数监测、停机排空需求。

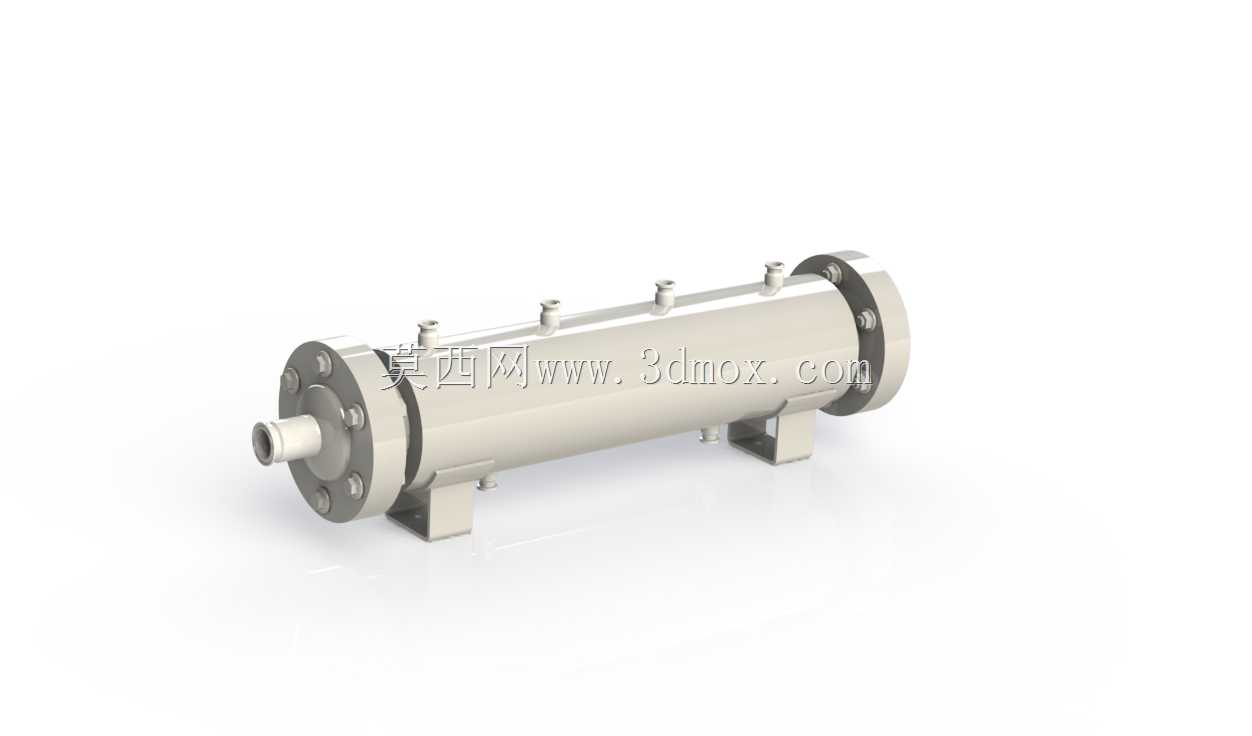

从安装边界来看，设备底部采用两个对称布置的鞍式支座，支座的安装孔位间距经过匹配核算，能够适配常规工业厂房内的混凝土设备基础或者钢架平台安装要求，卧式放置的重心更低，运行过程中即使存在介质流动带来的轻微振动，也能保持足够的结构稳定性，不需要额外做过高强度的减震加固。两端的管箱法兰采用标准螺栓连接结构，当设备运行一段时间后管程出现结垢、或者个别换热管出现泄漏时，只需要拆开两端法兰就可以抽出管束进行清理、堵管或者更换作业，不需要整体切割设备壳体，大幅降低后期运维的工作量和成本。

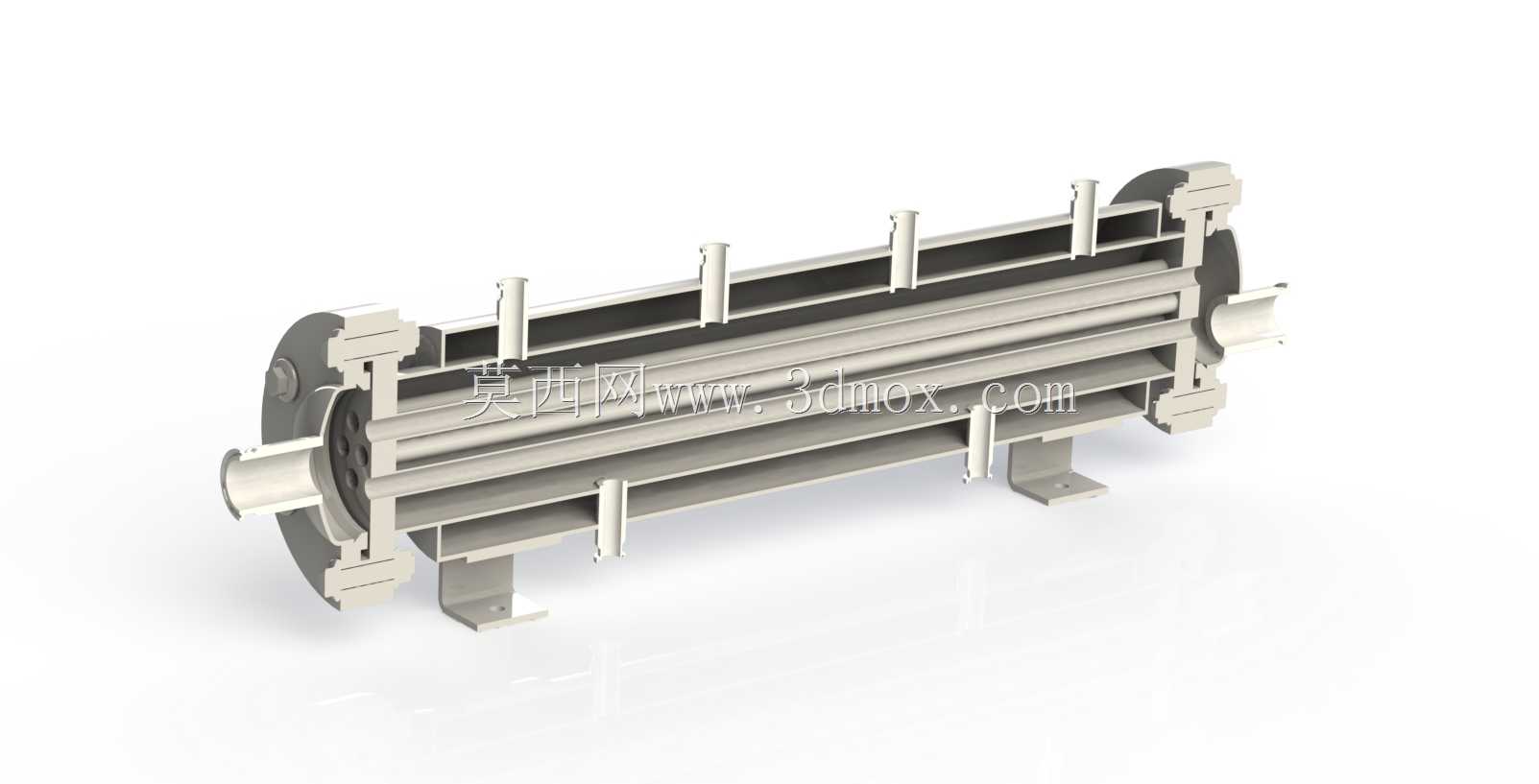

设计过程中也充分考虑了不同工况的适配性：管板与换热管的连接采用强度胀加密封焊的结构形式，能够承受管壳程之间的常规压差，避免两种介质发生串流污染；壳程内部设置了多块折流板，既可以对管束起到支撑作用，避免长换热管在流体冲击下产生振动变形，还能引导壳程流体按照设计的S形路径流动，提升壳程流体的湍流程度，减少换热死区，让整体换热效率保持在较高水平。设备端部的管箱分程设计，让管程流体可以实现多程往返流动，拉长管内介质的换热路径，在有限的设备长度内实现足够的换热温降或温升要求，不会因为追求换热效果而过度拉长设备整体长度，节省现场的安装占地空间。

在实际选型应用中，这类卧式壳管式换热设备可以适配水-水换热、蒸汽-水换热、油-水换热等多种介质组合，只要根据实际介质的腐蚀性、温度压力参数匹配对应的筒体、换热管材质，就可以直接套用该结构框架做参数化调整，三维模型的结构细节完整还原了法兰连接、支座固定、接口排布、内部折流板支撑的全部特征，结构设计人员可以直接在此基础上根据具体项目的工况参数调整管径、筒长、管束数量，不需要从零开始搭建基础构型，能够大幅缩短前期方案设计的周期，也能在建模阶段就提前核对安装边界、接口位置与现场管线的匹配度，避免后期施工时出现管线对接错位、安装空间不足的问题。
