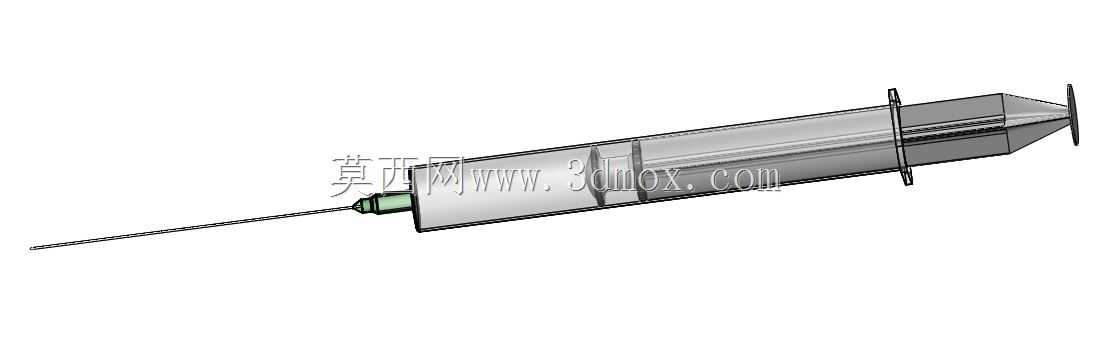

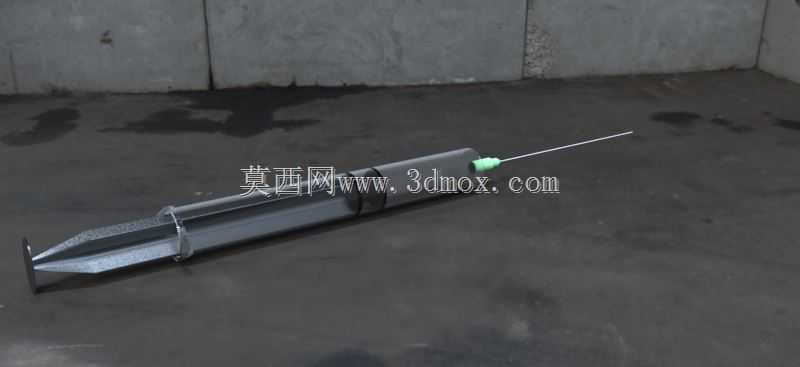

小型医用注射装置注塑组件结构设计

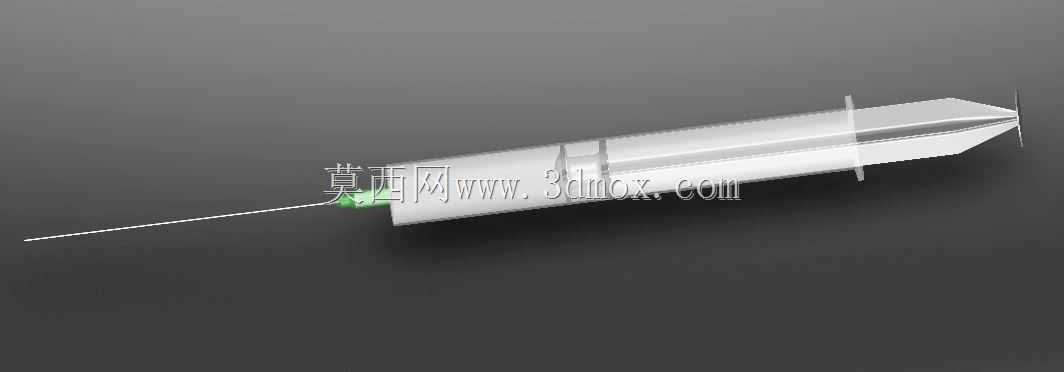

　　这套注射装置的注塑组件，核心服务于临床微量给药、实验室试剂精准移取两类核心场景，在门诊肌注、静脉推注、检验科样本分装等操作中，这类结构的可靠性直接决定给药剂量精度与操作安全性，没有冗余的装饰性结构，所有注塑件的几何特征都围绕功能落地做了取舍。先从实际使用的受力逻辑倒推设计思路：常规手持注射操作时，医护人员拇指施加在推杆端部的推力通常在5N到20N区间，遇到高粘度药剂推注时瞬时推力可能突破30N，因此推杆的注塑件做了等距加强筋布局，筋厚控制在1.2mm，既避免注塑成型时出现缩痕，又能保证推杆在全行程推出过程中不会出现侧向弯曲卡滞，推杆与针筒内壁的配合间隙留了0.08mm，刚好给胶塞的压缩变形留出余量，不会因为间隙过小导致推注阻力骤增，也不会因为间隙过大出现药剂渗漏。

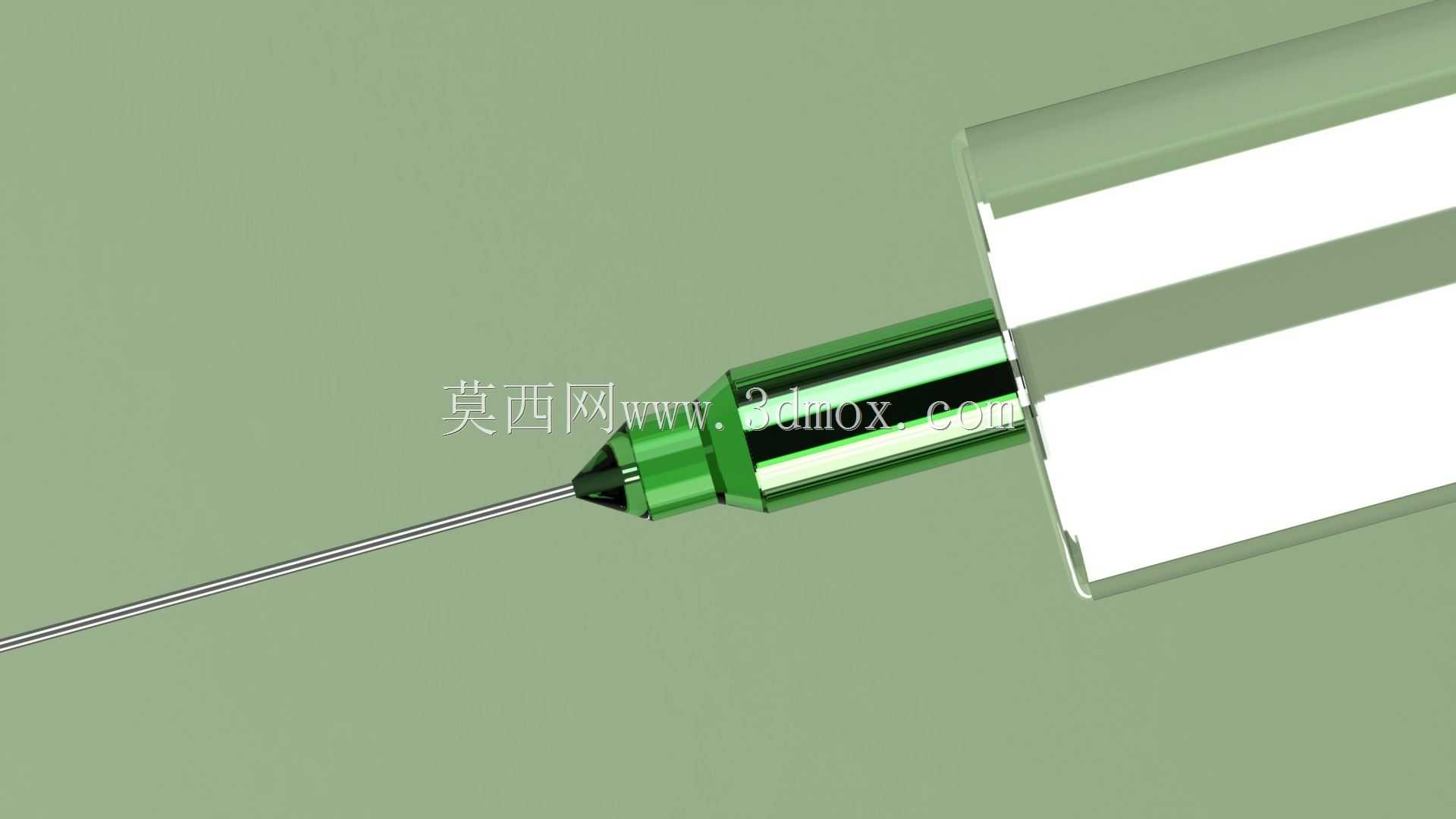

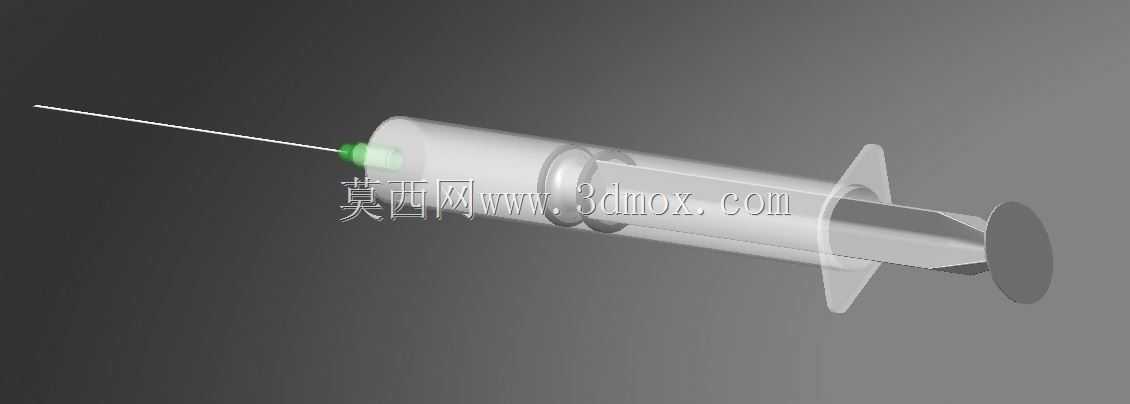

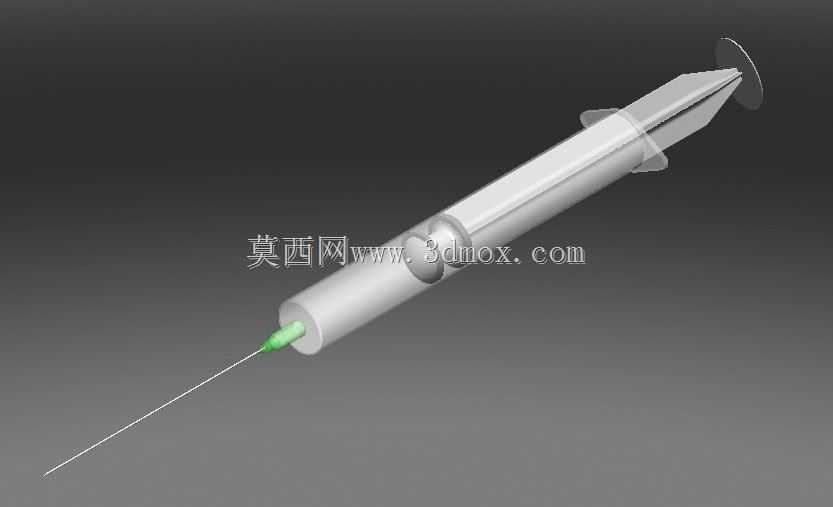

　　针筒筒体的注塑结构做了端部卷边设计，卷边的厚度1.5mm，宽度3mm，刚好匹配医护人员食指与中指的扣合受力面，长时间握持推注时不会出现局部压痕，筒体的外壁做了微磨砂纹理，粗糙度控制在Ra1.6，既避免戴医用手套操作时打滑，又不会因为纹理过深导致污渍残留增加消毒难度。针筒前端的鲁尔接头结构是整套组件的配合核心，接头的锥度严格遵循6%的医用标准锥度，和针头底座的配合面做了0.02mm的过盈设计，不需要额外粘接就能实现密封，在0.2MPa的推注压力下不会出现漏液或者针头弹出的问题，接头根部做了R0.5的圆角过渡，避免注塑时出现应力集中，在低温存储环境下不会因为外力磕碰出现根部断裂。

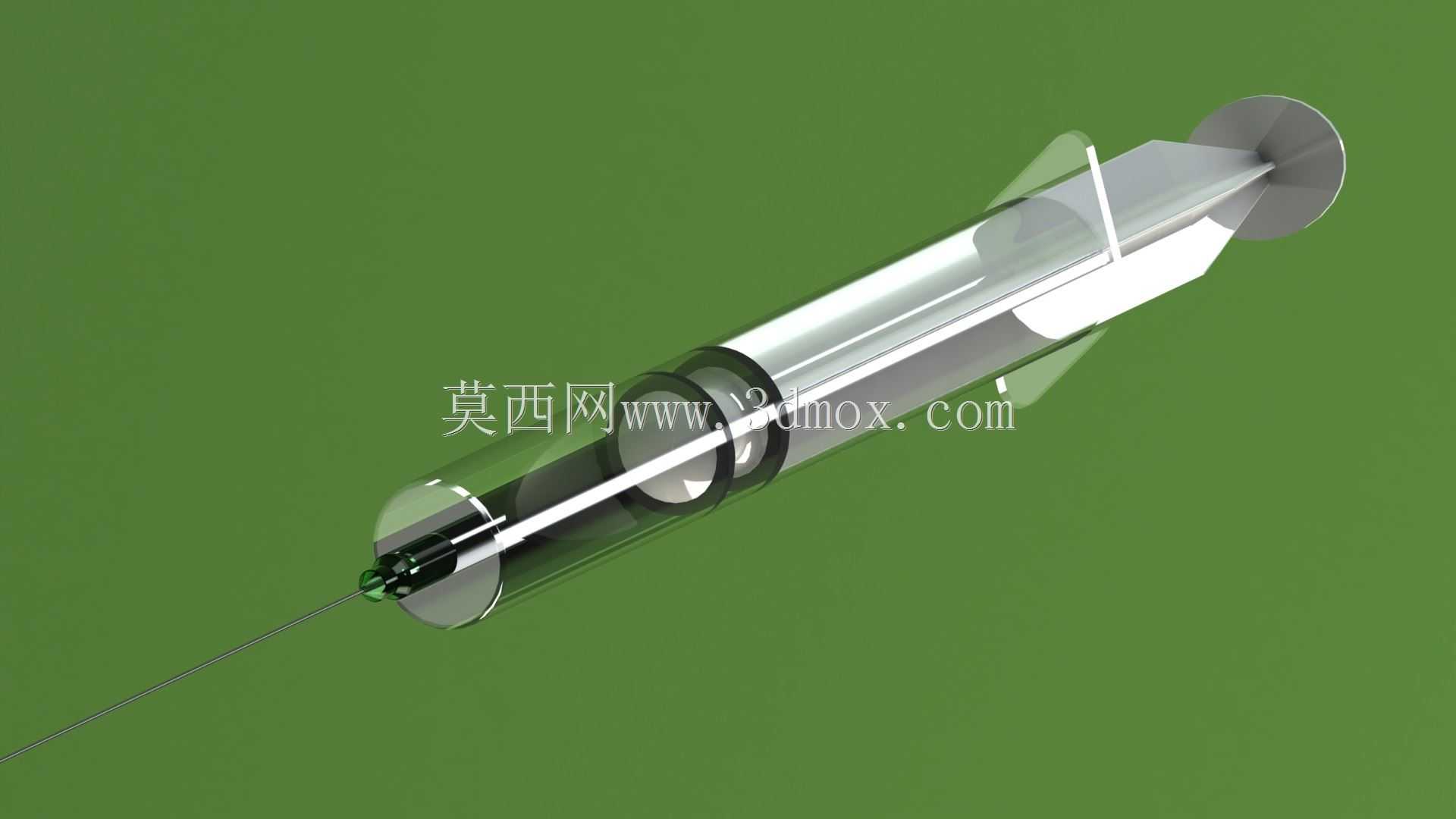

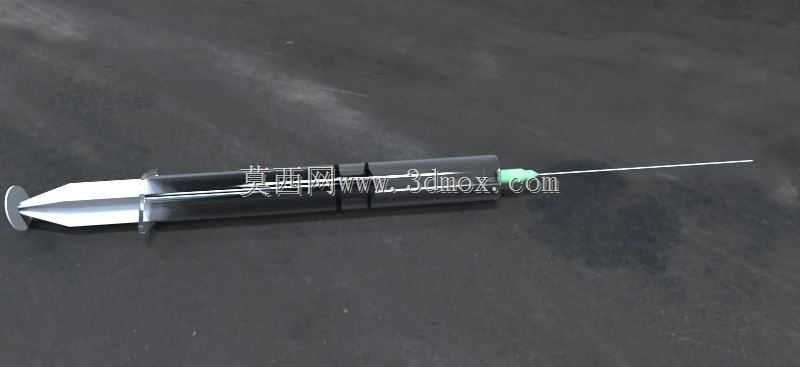

　　配套的胶塞固定结构在推杆前端，做了双环卡槽设计，胶塞装配后两个卡槽分别卡在胶塞的内环凹槽里，推杆往复运动时胶塞不会出现移位或者脱落，胶塞的压缩量设计为0.3mm，刚好填满针筒内壁的微观间隙，推注时不会出现药液残留在筒壁的问题，也能保证推注过程的阻力线性变化，不会出现卡顿跳变的情况，方便操作人员精准控制推注速度。从安装边界来看，整套注塑组件装配完成后总长度控制在110mm，针筒外径16mm，能够适配市面上常规的一次性注射针头、针头护帽以及废弃针头收纳设备的卡口尺寸，不需要额外做结构适配就能直接接入现有医用耗材的生产、包装、使用全流程。

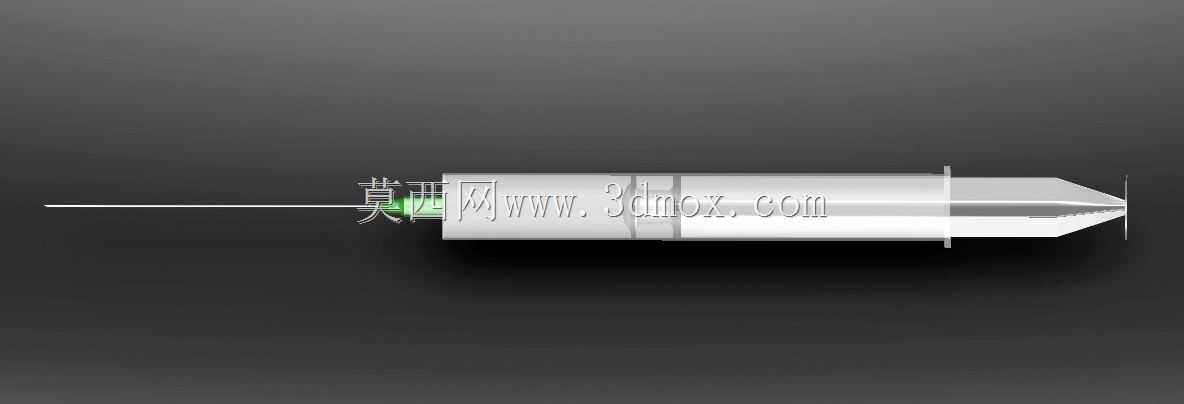

　　针筒筒体的壁厚做了均匀化处理，整体壁厚1.1mm，注塑成型时采用点浇口进料，浇口位置设在针筒尾部的端面，成型后浇口残留量控制在0.1mm以内，不会影响推杆的装配行程，也不会在使用时刮伤操作人员的手部。推杆端部的推片做了直径12mm的圆形结构，边缘做了R1的圆角，拇指按压时受力均匀，推片和推杆主体的连接位置做了三角加强筋，能够承受30N的轴向推力不会出现断裂。整套组件的所有注塑件都采用统一的拔模斜度，外壁拔模斜度1°，内壁拔模斜度1.5°，注塑生产时可以顺利脱模，不需要额外做侧抽芯结构，能够有效降低模具的加工复杂度与生产制造成本，适配大规模量产的工艺要求。在实际使用场景中，这套组件的结构还考虑了废弃后的处理需求，所有注塑件都采用同系列的医用级聚丙烯材料，不需要拆分材质就可以统一做医疗废弃物的无害化处理，不会出现不同材质难以分类的问题。针对实验室移液场景的使用需求，针筒内壁的圆柱度控制在0.02mm以内，配合精度更高的胶塞可以实现0.1ml级别的剂量控制，满足微量试剂移取的精度要求，推杆的行程做了硬限位设计，当推杆推到底部时，胶塞端面刚好和针筒前端的内端面贴合，不会出现残留死腔，避免试剂或者药剂的浪费，也能减少不同样本之间的交叉污染风险。
