轻量化改进型发动机连杆三维结构设计

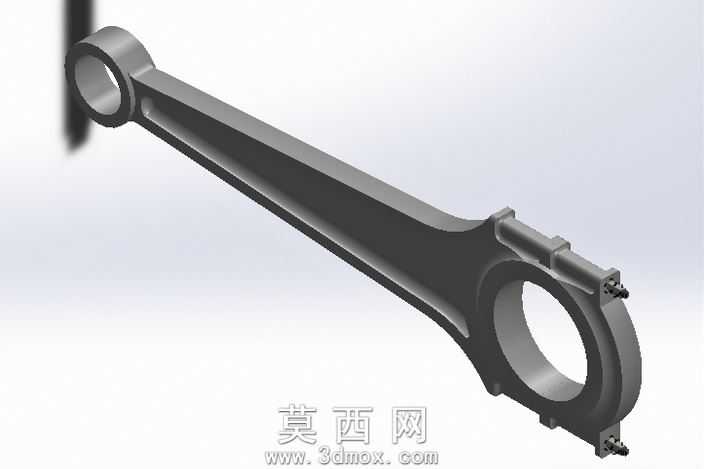

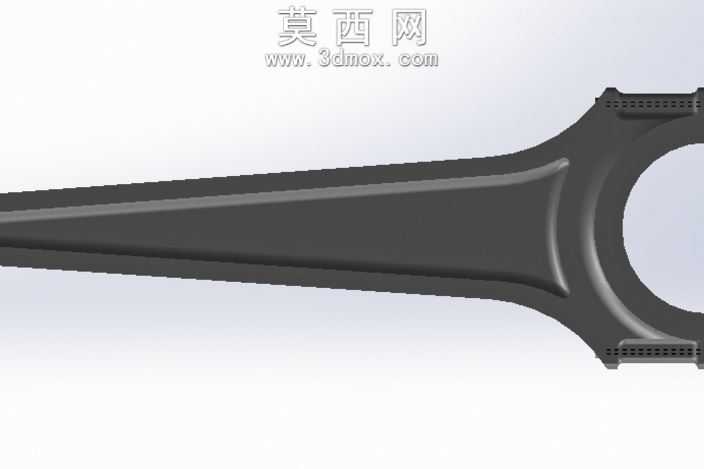

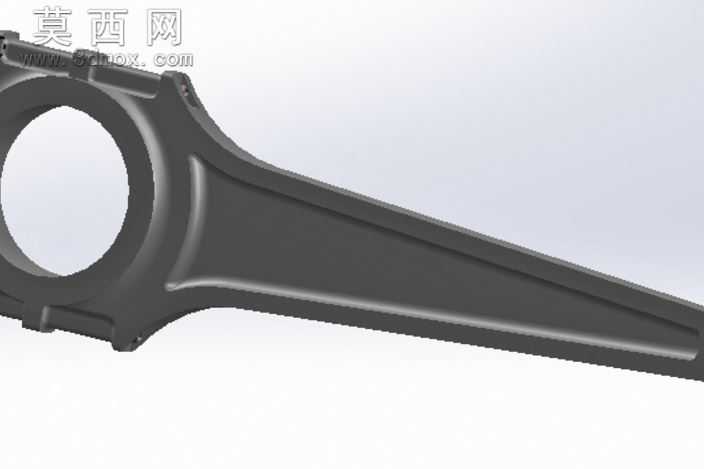

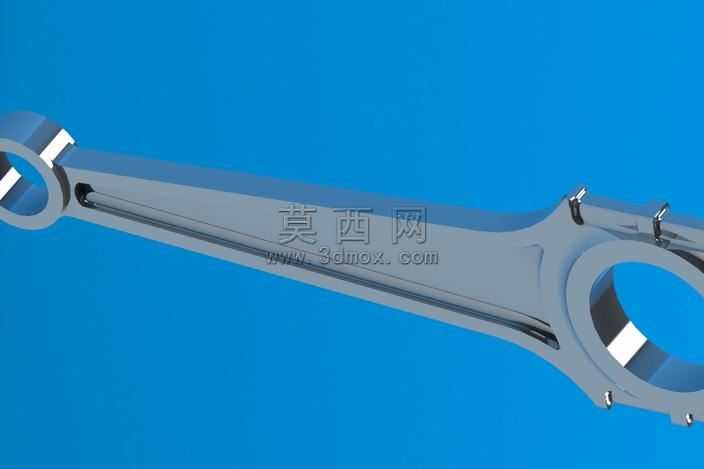

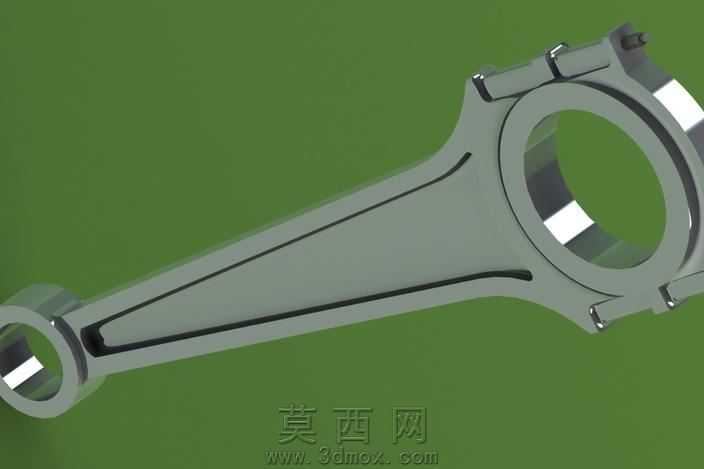

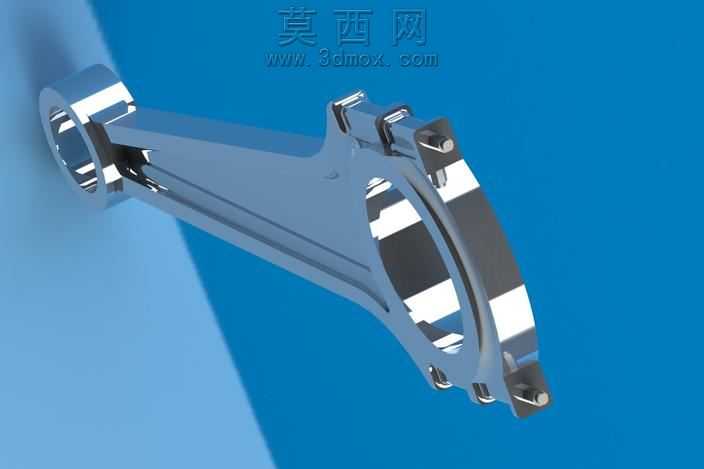

本作品为经过结构优化改进的发动机连杆三维模型，建模过程依托三维参数化设计软件完成，全程遵循机械设计规范与发动机零部件的实际工况要求，对原有同类型连杆结构进行了针对性的轻量化调整。建模阶段首先梳理连杆的核心功能逻辑：作为发动机曲柄连杆机构的核心传力构件，需要承接活塞传递的爆发压力，同时将往复直线运动转化为曲轴的旋转运动，因此建模时优先保证大小端孔位的同轴度、杆身截面的力学连续性，所有圆角过渡、安装凸台、螺栓孔位均按照实际机加工工艺要求设置参数，避免出现无工艺依据的突兀结构。在结构优化层面，设计团队对原有连杆的冗余材料区域进行了剔除：杆身部分采用变截面工字形结构，在保证抗弯、抗扭截面模量满足强度要求的前提下，削减了非受力区域的材料厚度；大小端的连接过渡区域采用平滑流线型设计，减少应力集中点的同时降低整体重量；连杆大端的分体式连接结构、定位销孔、紧固螺栓位均保留了完整的装配特征，可直接用于虚拟装配验证与运动仿真。材质与渲染表现上，模型采用高强度合金钢的材质预设，还原了金属构件经机加工后的金属光泽与表面质感，渲染时通过光影对比突出杆身的加强筋结构、大小端的轴承安装位细节，清晰展示各部分的结构特征与厚度变化。设计思路上，本次改进核心是在不降低构件结构强度、疲劳寿命的前提下实现减重，通过有限元分析的前置预判，对杆身应力分布较低的区域进行材料去除，优化后的连杆相较原有同规格构件重量更低，能够有效降低发动机往复运动件的惯性质量，提升发动机的响应速度与燃油经济性，模型所有结构尺寸均符合内燃机连杆的设计标准，可用于教学演示、结构方案验证、轻量化设计参考等场景。
