乘用车子午线轮胎三维数字化设计成果

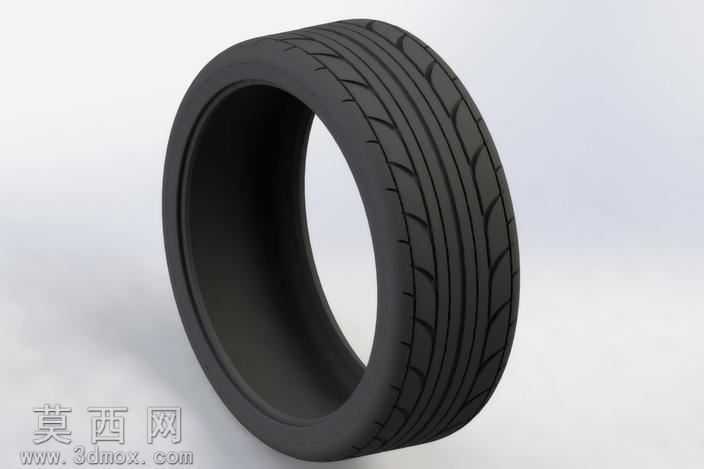

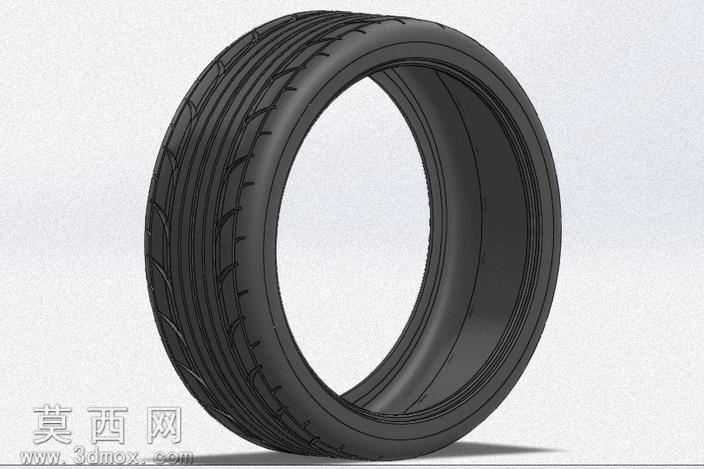

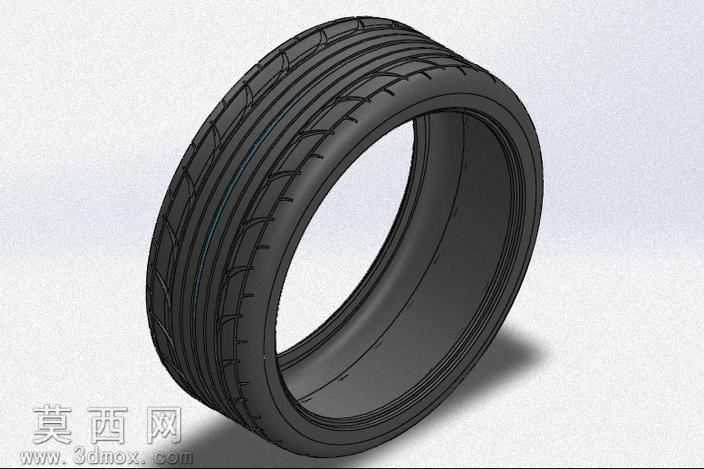

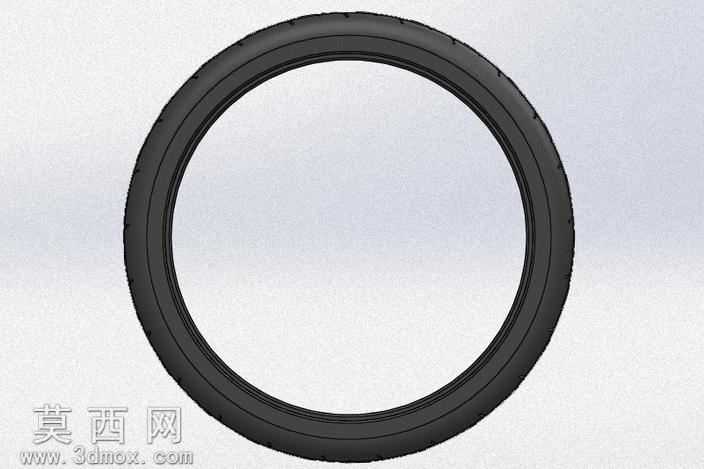

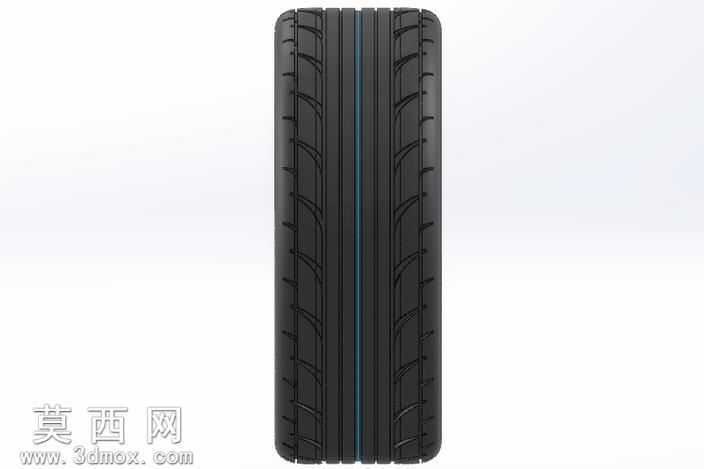

本作品为乘用车配套的子午线乘用轮胎三维设计成果，建模阶段以真实量产轮胎的测绘参数为基准，首先通过旋转凸台指令构建轮胎的基础环形胎体轮廓，精准匹配民用轿车轮胎的扁平比、胎圈内径、胎面宽度等核心尺寸参数，保证模型与实物的尺寸一致性。胎面花纹建模是本次设计的核心环节，针对民用公路轮胎的排水、抓地性能需求，采用多步草图绘制结合投影曲线的方式，先勾勒出纵向连续主排水沟槽的走向轨迹，再通过扫描切除指令生成深度均匀的主沟槽结构；针对横向分布的细碎花纹块与辅助切槽，先绘制单组花纹的截面轮廓与排布规律，通过圆周阵列指令完成整圈胎面花纹的均匀排布，同时对花纹块的边缘做微小倒角处理，还原真实轮胎硫化成型后的圆润边角特征，避免尖锐棱角带来的失真问题。材质与渲染阶段，针对轮胎主体的橡胶材质，调整材质球的漫反射颜色为哑光炭黑色，设置较低的反光度与适中的粗糙度，还原橡胶材质特有的半哑光质感，同时在胎侧区域添加细微的凹凸纹理，模拟轮胎生产过程中残留的模具合模线与品牌标识区域的细微质感差异；渲染场景选用工业车间的写实环境，通过三点布光方案突出轮胎的环形轮廓与胎面花纹的立体层次，主光源从侧上方照射勾勒胎体的曲面弧度，辅助光源补光消除胎侧与沟槽内部的死黑区域，环境光提供均匀的基础照明，最终渲染效果能够清晰展现轮胎的整体形态与细节特征。结构设计层面，模型还原了乘用轮胎的多层复合结构特征，胎圈部位做了加厚处理模拟内部的钢丝圈结构，胎体部分保持均匀的壁厚参数，胎面花纹的沟槽深度符合民用轮胎的常规设计标准，整体模型可用于汽车底盘装配模拟、轮胎性能仿真分析、产品展示宣传等多个场景，建模过程中所有特征均保留完整参数，可根据不同车型的轮胎规格需求快速调整尺寸参数，适配不同的设计应用需求。
