PQ2012高频变压器有轨电车适配结构

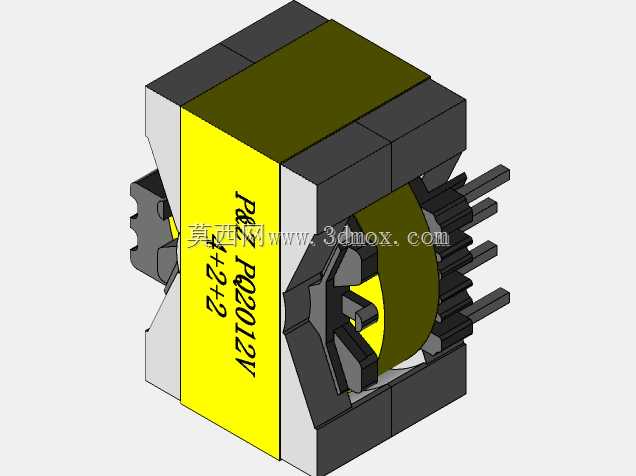

　　这款适配有轨电车车载供电回路的高频磁性组件，核心采用PQ2012规格磁芯搭建，在城轨车辆的辅助供电、信号控制模块的电源转换环节承担电压变换、电气隔离的核心作用。城轨有轨电车的车载电子系统工况相对复杂，车辆运行过程中存在持续振动、供电网压波动、舱内温度区间宽等实际问题，这款磁性组件的结构设计完全围绕车载场景的可靠性要求展开。从结构布局来看，磁芯采用中柱圆形、边柱方形的PQ型结构，相比传统EE型磁芯，相同绕组空间下磁路有效截面积更大，能在有限的安装体积内实现更高的功率密度，同时磁芯的屏蔽结构更完整，可降低绕组工作时的漏磁对外围车载信号电路的电磁干扰，适配有轨电车内密集布置的控制板卡安装环境。

　　绕组部分采用分层绕制结构，初级与次级绕组之间设置绝缘隔离层，满足车载电气系统的高压绝缘要求，引脚采用直插式排布，引脚间距与PCB板的安装孔位严格匹配，插装后引脚伸出长度控制在波峰焊工艺要求的合理区间，避免焊接后引脚过长引发的相邻焊点短路问题，也不会因为引脚过短导致焊接强度不足，应对车辆运行中的持续振动载荷。磁芯与绕组骨架的配合采用卡扣式定位结构，组装时无需额外粘接即可实现磁芯的初步固定，后续经过真空浸漆工艺处理后，磁芯、绕组、骨架形成牢固的整体结构，可承受车辆运行时的频率范围10-2000Hz的振动载荷，不会出现磁芯松动、绕组位移的故障。

　　安装边界方面，组件整体外形方正，最大外轮廓尺寸适配车载电源板卡的标准安装位，磁芯顶部与板卡上方的散热片预留足够的安全间隙，两侧的引脚伸出方向与板卡走线方向匹配，可缩短初级、次级回路的走线长度，降低线路寄生参数对电源转换效率的影响。在实际功能实现上，这款组件可将车载供电回路的高压直流输入转换为控制电路所需的低压直流，为车载信号采集模块、门控系统、照明驱动模块提供稳定的隔离电源，相比传统工频变压器，其工作频率更高，体积重量仅为同功率工频变压器的五分之一左右，能有效降低车载设备的整体重量，适配有轨电车轻量化的设计趋势。设计过程中充分考虑了批量生产的工艺性，骨架采用耐高温阻燃工程塑料注塑成型，脱模斜度设置合理，注塑生产时不易出现缺胶、变形问题，绕组绕制时的过线槽位置精准，可避免绕线过程中漆包线绝缘层被骨架棱角划伤，磁芯的研磨精度控制在微米级，组装后磁芯中柱的气隙一致性好，可保证批量产品的电感量偏差控制在±5%以内，满足自动化贴片、插装生产线的装配要求，无需针对单个产品进行参数调整。

　　针对有轨电车舱内的温度变化，组件选用的漆包线为耐高温等级180℃的聚氨酯漆包线，磁芯材料为宽温区功率铁氧体，在-40℃到125℃的工作温度区间内，磁芯的功率损耗变化率控制在合理范围，不会因为低温环境下磁芯损耗上升导致组件过热，也不会因为高温环境下磁饱和裕度下降引发电源故障。组件的外层包裹绝缘胶带，胶带的耐温等级与绕组、磁芯匹配，同时在绕组与磁芯的接触位置设置绝缘衬垫，避免车辆振动过程中绕组漆包线与磁芯硬接触摩擦导致绝缘层破损，提升长期运行的绝缘可靠性。在电气间隙设计上，初级引脚与次级引脚之间的爬电距离满足车载电子设备的安规要求，即使在舱内湿度较高的工况下，也不会出现引脚之间的拉弧、漏电问题，保障供电回路的运行安全。
