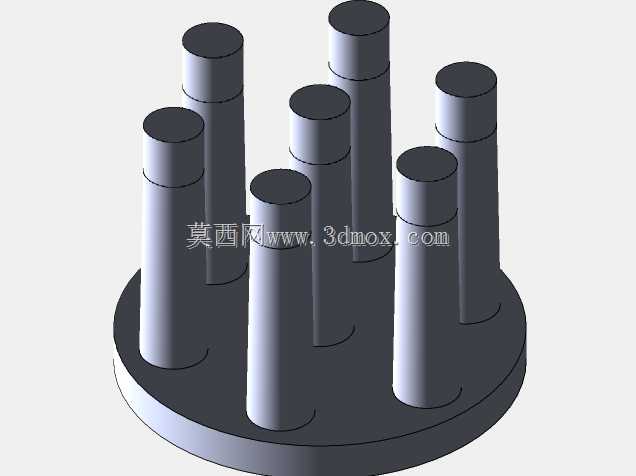

多工位圆形基座小型接触式检测探针

　　这类多柱式探针结构，常被集成在ICT在线测试治具、FPC功能测试台、微型连接器导通检测工位中，作为接触式信号传导的核心执行部件，承担测试信号与被测点位之间的刚性连接作用，相比飞针测试的单针逐点扫描，这种固定阵列式排布的探针组，可在一次压合动作中完成多个点位的同步检测，大幅提升小尺寸电路板、精密接插件的批量检测效率。从结构设计逻辑来看，整体采用圆盘式一体化基座承载所有探针单元，基座上的探针安装孔采用同轴度公差0.02mm的精镗加工，保证每根探针装入后垂直度偏差不超过0.01mm，避免压合过程中探针偏斜刮伤被测件的焊盘或触点。

　　单根探针为阶梯轴式结构，下部与基座孔采用过盈配合压装固定，上部工作段直径做收窄处理，适配0.5mm-1.2mm直径的微小测试点位，探针顶端做R0.1mm的圆弧倒角，既保证接触时的有效导电面积，又不会因为尖锐边缘压伤镀金触点表面。设计过程中需要重点考虑探针的伸出长度一致性，所有探针顶端的高度差控制在0.03mm以内，保证压合时每根探针的接触压力均匀，不会出现个别针接触不良、或者压力过大顶坏被测件的情况；探针之间的中心距根据被测件的点位间距做匹配排布，相邻探针之间保留足够的绝缘间隙，避免测试过程中出现信号串扰。

　　安装边界方面，圆盘基座的外径根据探针数量和排布范围确定，基座厚度根据探针压入深度设计，保证探针压装后根部有足够的支撑强度，不会在反复压合过程中出现松动歪斜；基座底面做平面度0.01mm的精磨处理，安装时可直接贴合在治具的安装板上，通过定位销做周向定位，保证探针阵列与被测点位的对位精度。实际应用场景中，这类探针组除了用于电路板导通测试，还可适配在精密连接器的插拔力测试、微型传感器的信号引出工位、小型五金冲压件的尺寸到位检测场景中，作为接触式检测的末端执行件，其结构刚性、接触稳定性直接决定了检测数据的可靠性。

　　设计时还需要考虑探针的耐磨性，工作段表面做硬化处理，硬度达到HRC55以上，可承受万次以上的反复压合接触而不出现明显磨损，保证长期使用的接触精度；基座采用硬质铝合金材质加工，兼顾轻量化与结构强度，同时不会对测试信号产生电磁干扰，适配高频信号的测试场景。在排布逻辑上，探针的位置完全对应被测件的测试点位，对于高度存在差异的被测点位，可对应调整单根探针的伸出长度，保证所有点位在压合行程内都能可靠接触，无需额外增加浮动补偿结构，简化治具的整体设计复杂度。
