轻量化镂空式机械传动连接臂结构设计

这款机械连接臂是工业传动与执行机构中的核心受力连接件，主要应用于自动化生产线的执行端传动、专用设备的动作传递、工装夹具的姿态调整等场景，可在往复摆动、定角度传动的工况下稳定传递扭矩与载荷，适配多类需要铰接传动的机械结构，承担动力输入端与执行端之间的力传导、动作衔接功能，能够在中等载荷的高频往复动作场景下长期稳定工作，避免传动过程中的应力集中导致的结构失效问题。

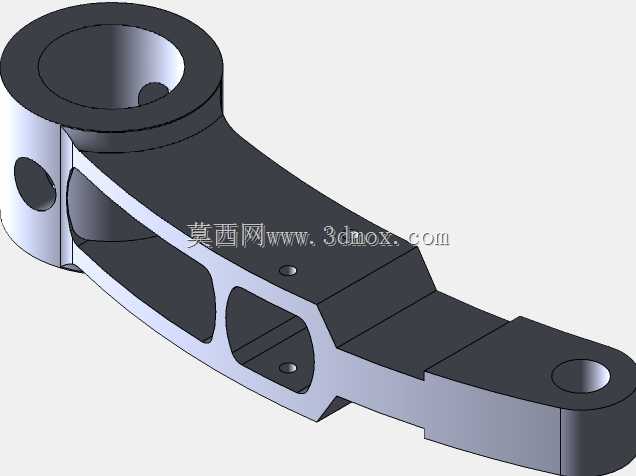

从功能特性来看，该连接臂采用两端铰接的结构形式，一端为大直径轴孔设计，可与设备的固定转轴或者动力输出轴配合，孔侧预留的定位孔可用于安装紧定螺钉或者定位销，实现臂体与转轴的周向固定，避免传动过程中出现相对滑动；另一端为小直径铰接孔，可连接执行端构件比如夹爪、压头、联动杆等部件，实现动力的定向传递。臂身采用镂空式的轻量化设计，在保证整体结构强度的前提下大幅削减了自身重量，既降低了传动过程中的惯性负载，也减少了材料的使用成本，镂空区域的加强筋布局经过力学优化，沿着臂身的受力走向分布，能够有效抵消摆动过程中产生的弯曲应力与剪切应力，避免臂身在长期交变载荷下出现形变或者断裂问题。

在设计思路上，该结构优先考虑了受力合理性与安装便捷性的平衡，整体采用弧形过渡的臂身轮廓，没有尖锐的直角结构，能够最大程度分散应力集中点，臂身表面预留的小型安装孔可用于固定走线卡扣或者辅助限位部件，适配不同设备的加装需求。外形上整体为长条形悬臂结构，大端轴孔的轴向长度经过匹配设计，可保证与转轴的配合接触面积足够，避免局部压强过大导致的轴孔磨损；小端铰接孔的端面做了平齐处理，可与配套的铰接支座紧密贴合，减少传动过程中的轴向窜动。安装边界方面，该臂体的安装空间需要匹配其摆动行程范围，大端转轴安装后臂体可围绕轴心做定角度摆动，小端的铰接点运动轨迹为固定半径的圆弧，在设备布局时需要预留足够的摆动空间，避免臂体运动过程中与周边构件发生干涉，轴孔的配合公差可根据实际传动精度需求选择间隙配合或者过渡配合，满足不同转速、不同载荷场景的使用要求。
