双法兰连接收敛扩散喷嘴结构

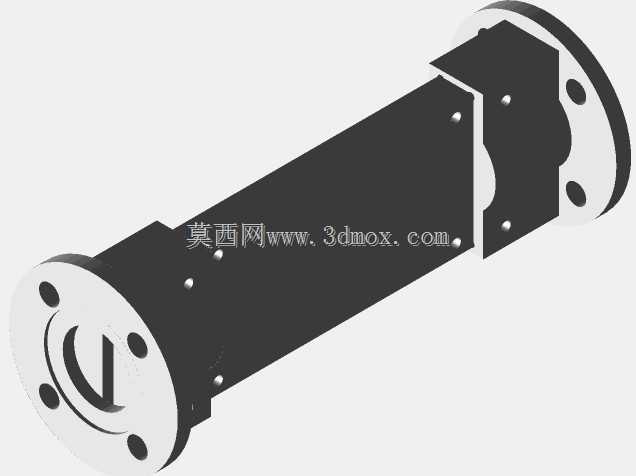

　　这款收敛扩散喷嘴属于流体通路中的核心动能转换部件，日常在高速风洞试验段、蒸汽喷射抽空系统、火箭发动机推力室喷注段、工业超音速吹扫设备中都能见到同结构原理的部件，核心作用是通过流道截面的先收缩后扩张，将上游来流的压力能高效转化为出口处的超音速流体动能，实现特定的流体喷射、引射或者推力输出需求。从结构设计逻辑来看，整体采用两端带安装法兰的长筒式构型，两端法兰均为圆形平法兰结构，法兰端面上均匀分布4个螺栓过孔，安装时可通过螺栓与上游稳压腔、下游扩压段或者工艺管路直接对接，法兰端面预留有密封件安装槽位，可适配金属缠绕垫或者O型密封圈，满足不同压力等级下的静密封要求，避免高压流体从连接面泄漏。

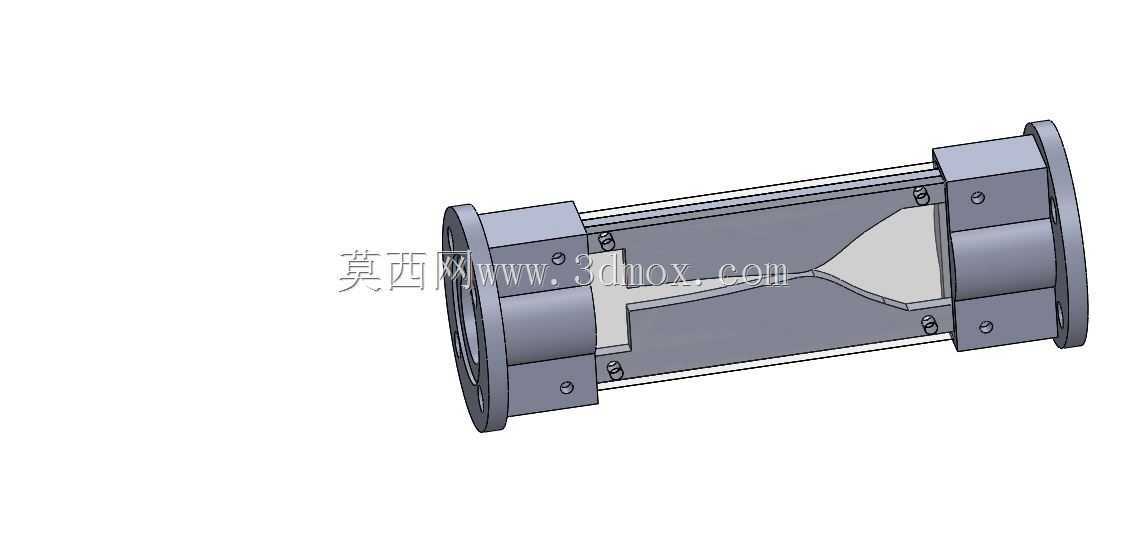

　　流道设计上严格遵循气体动力学一维等熵流动规律，收敛段的型线采用平滑过渡的维氏曲线，从法兰入口处的大直径平滑收窄至喉部位置，最大限度降低流道内的附面层分离损失，让流体在喉部位置能够达到音速状态；喉部之后的扩张段采用特定扩张角的直锥或者特型曲线设计，根据设计马赫数匹配对应的扩张比，让超音速流体在扩张段内逐步膨胀加速，同时控制扩张角在合理区间，避免扩张角过大导致流道内出现激波串或者流动分离，降低动能转换效率。筒体部分采用等外径的厚壁结构设计，能够承受高压流体带来的环向拉应力，筒体与两端法兰采用一体化加工或者焊接后精加工的工艺，保证整体的同轴度，避免流道出现台阶或者偏心，影响出口流场的均匀性。

　　筒体外侧分布的多组紧固螺钉，主要用于固定内部的流道衬套或者隔热层，在部分高温工况应用中，内部可加装耐高温合金衬套或者陶瓷隔热层，降低筒体壁面的工作温度，提升部件的高温耐受能力。安装边界方面，两端法兰的螺栓孔中心圆直径、法兰厚度均按照对应压力等级的管路法兰标准匹配，可直接与同通径的标准管路法兰对接，不需要额外加工过渡连接件；整体长度根据设计马赫数、扩张比参数确定，安装时需要预留足够的轴向安装空间，同时保证喷嘴入口前有至少5倍管径的直管段，让上游来流能够充分稳定，避免入口流场畸变影响喷嘴的工作效率。

　　实际应用中，这类喷嘴的出口流场均匀性直接影响整套设备的工作性能，比如在风洞应用中，出口流场的马赫数偏差、湍流度需要控制在极小范围内，才能保证试验数据的准确性；在蒸汽喷射器应用中，喷嘴的加工精度直接决定了引射系数的高低，影响整套抽空系统的能耗水平。建模过程中对所有配合面、密封面的尺寸公差、形位公差都做了对应标注，法兰端面的平面度、螺栓孔的位置度、流道内表面的粗糙度都按照实际加工要求设置，可直接用于后续的工程图输出、数控加工编程，也可用于流体仿真分析的几何前处理，帮助工程师快速完成流场网格划分，开展不同工况下的流动特性仿真验证。
