活塞与基座配合式机械传动组件结构

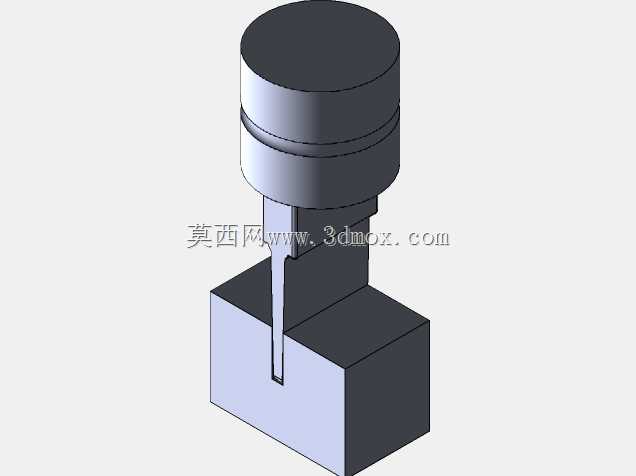

该机械组件主要应用于小型往复式动力转换场景，常见于小型内燃动力装置、气动执行单元以及轻载直线往复驱动机构中，承担动力传递与运动导向的核心作用，能够将腔体内的压力能转换为直线方向的机械作用力，或是将外部输入的直线运动传递至末端执行工位。组件整体由上部圆柱活塞段、中部连接导杆段与下部方块基座三部分构成，上部活塞段采用等直径圆柱结构，外圆表面设置有环形槽结构，可用于安装密封环件，保证活塞在配套缸体内往复运动时的腔体密封性，避免压力介质泄漏影响动力输出效率，活塞顶面为平整平面，可均匀承接压力介质的作用力，减少局部应力集中。中部连接导杆为窄长矩形截面结构，上端与活塞下端面居中位置刚性连接，下端嵌入下部基座的导向槽内，导杆与基座槽壁采用小间隙配合设计，既可以保证活塞往复运动时的直线度，避免活塞运行过程中出现偏磨、卡滞问题，也能够承担运动过程中的侧向作用力，提升组件运行的稳定性。下部方块基座为组件的安装基准部件，整体采用方正块体结构，顶面开设与导杆匹配的通槽，槽体深度满足活塞全行程运动时导杆的伸缩余量需求，基座的底面与侧面均设置为平整安装面，可通过螺栓连接或压装方式固定在设备的机架对应位置，安装边界规整，无需额外设计复杂的适配安装结构，能够快速集成到配套设备中。设计过程中优先考虑了组件的运动可靠性，活塞与导杆的连接位置做了过渡圆角处理，降低往复运动过程中连接位置的应力集中风险，避免长期交变载荷下出现断裂失效；基座的导向槽内壁设计有均匀的接触面，可在导杆往复滑动时提供稳定的导向支撑，减少运行过程中的晃动量。该组件整体结构简洁，加工工艺性好，各部件的外形尺寸适配常规小型动力缸的安装空间，上部活塞直径与常规小型缸体内径匹配，下部基座的长宽尺寸可根据安装工位的空间进行同比例调整，在保证结构强度的前提下尽可能压缩整体占用空间，适配紧凑化的设备设计需求，能够在轻载往复驱动场景下长期稳定运行，维护时仅需定期检查活塞密封件的磨损情况与导杆的润滑状态即可，日常运维成本较低。
