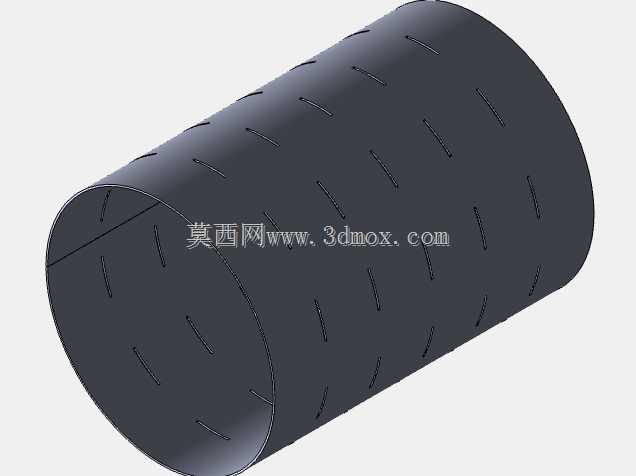

带斜向开槽的圆柱筒状消毒构件

该圆柱筒状构件主要应用于消杀类设备的核心功能段，常见于空气消毒、介质消杀类设备的腔体配套结构，可作为紫外线消毒设备的遮光导流筒体、臭氧消杀设备的扰流滞留腔体使用，在公共空间空气净化消毒装置、小型水处理消毒设备、医用级局部消杀器械中都能见到这类结构的应用。从实际使用场景来看，这类筒体需要兼顾介质通行与消杀作用的停留时长，筒壁开设的多组斜向窄槽并非随意排布，每一组槽的倾斜角度、开槽长度、相邻槽的周向间距都经过匹配计算，当带压空气或者待消毒液体从筒体一端通入时，斜向槽会对介质流动形成导向扰流作用，避免介质在筒内形成直流短路，让介质在筒腔内部的停留时间满足消杀工艺要求，同时斜向开槽的结构也能避免消杀光源或者消杀介质直接从槽位直射外泄，满足设备使用的安全防护要求。

在设计思路上，该构件采用等径圆柱筒体作为基础形态，首先是为了适配圆形截面的消杀模块安装，圆柱形态的结构受力均匀，在承受内部风压或者液压载荷时，筒壁应力分布均匀，不会出现矩形腔体常见的应力集中边角，长期使用不容易出现形变问题。筒壁的斜槽采用等角度周向排布，沿筒体轴向分为多组，每组槽的倾斜方向保持一致，这种排布方式一方面可以在不显著降低筒体结构强度的前提下，提升筒体的通透率，保证介质进出的流量满足设计要求，另一方面斜槽的导向作用可以让进入筒体的介质形成旋流状态，延长介质在消杀区域的流动路径，提升消杀作用的覆盖效率。筒体两端采用平切直边设计，没有额外的法兰翻边结构，安装时可以直接插入配套的设备基座内，通过侧壁的紧固件或者粘接方式完成固定，安装边界清晰，筒体的外径尺寸与设备腔体的安装内径采用间隙配合，公差控制在适合装配的范围，不需要额外的转接结构就能完成装配，适合批量生产组装。

从结构特性来看，该筒体的壁厚选择兼顾了结构强度与开槽加工的工艺性，壁厚过薄会导致开槽后筒体整体刚性不足，装配或者使用过程中容易出现椭圆形变，影响介质流动的均匀性；壁厚过厚则会增加开槽加工的难度，同时提升不必要的材料成本。筒壁所有斜槽的边缘都做了微小的倒角处理，避免加工后残留的锐边在装配时划伤操作人员，也能减少介质流动过程中在槽边形成的涡流阻力，降低介质通过筒体时的压力损失。在实际选型适配时，需要根据设备的处理流量匹配筒体的长度与内径，当处理流量较大时，可以适当增加筒体的轴向长度，对应增加斜槽的排布组数，保证通流面积满足流量要求，同时不会因为通流面积过大降低介质在筒内的旋流效果。这类筒体结构也可以根据使用场景的不同调整材质，用于空气消杀场景时可以选用轻质的铝合金或者阻燃工程塑料材质，降低设备整体重量；用于液体消杀场景时可以选用不锈钢或者耐腐蚀食品级塑料材质，满足接触介质的卫生与耐腐蚀要求。

在建模实现过程中，这类结构需要重点关注斜槽的阵列参数设置，首先绘制单根斜槽的切除轮廓，通过轴向与周向的双重阵列完成所有槽位的生成，阵列时需要注意槽位之间的间距不能过小，避免相邻槽之间的筒壁连接宽度不足，导致筒体结构强度下降。同时需要校验开槽后筒体的最小壁厚位置，确保所有连接部位的宽度满足结构强度要求，不会在正常使用压力下出现开裂变形。筒体两端的安装配合面需要保证圆柱度公差，避免装配时出现卡滞或者密封不严的问题，斜槽的切除深度需要保持一致，不能出现切穿或者深度不足的问题，深度不足会影响通流面积，切穿则会导致筒体出现漏点，影响设备的正常使用。
