三向连接法兰式三通管道结构设计

在化工流体输送、市政给排水、工业循环水系统以及暖通空调管路布设场景中，三通类管道连接件是实现管路三向分流、合流的核心基础部件，这款带法兰连接结构的三通管道，正是针对中高压管路的刚性连接需求设计的。从实际工程应用来看，这类法兰三通常被用在需要频繁拆装检修的管路段，相比焊接式三通，法兰连接的形式不需要现场动火作业，在易燃易爆的化工生产区、受限空间的管路改造场景中，安装和后期维护的便利性优势十分明显，同时法兰密封面的配合结构也能更好地保障管路连接的密封可靠性，降低介质泄漏风险。

从结构设计逻辑来看，这款三通采用等径正交的结构形式，三个连接端的通径保持一致，能够保障三个方向的介质流通阻力均衡，避免出现局部流道突变造成的紊流、压损过大问题，在输送含固体颗粒的浆液介质时，等径平滑过渡的内壁结构也能减少颗粒沉积、局部冲刷磨损的问题，延长部件的实际使用寿命。三个连接端均采用板式平焊法兰结构，法兰盘上均匀分布螺栓通孔，孔位的分度圆直径、孔径尺寸均匹配对应压力等级的法兰标准，安装时只需与对应规格的管路法兰对齐，穿入配套螺栓施加均匀预紧力，配合法兰密封面间的密封垫片，即可实现可靠的密封连接，不需要对管路端部做复杂的坡口处理，对现场安装人员的技能要求更低。

从安装边界尺寸来看，这款三通的三个法兰端面到本体中心的距离保持一致，现场做管路排布时可以直接按照标准三通的安装尺寸预留空间，不需要额外做尺寸换算，法兰盘的外径尺寸、厚度均匹配对应公称压力的标准参数，螺栓孔的数量、孔径也完全符合通用法兰的互换要求，现场如果出现部件损坏，可以直接替换同规格的标准法兰三通，不需要重新调整周边管路的位置，大幅降低检修的时间成本。本体部分采用等壁厚的圆筒结构正交焊接成型，内壁过渡位置做了圆弧倒角处理，既能够减少介质流动的局部阻力，也能避免直角位置的应力集中，在管路承受压力波动、水锤冲击时，应力可以均匀分散到整个本体结构上，不会出现局部应力过大造成的开裂问题。

在实际选型适配过程中，这类法兰三通可以适配多种材质的管路，不管是碳钢材质的工业工艺管路、不锈钢材质的洁净流体管路，还是衬塑防腐的化工输送管路，只要法兰的压力等级、通径规格匹配，都可以实现可靠连接，不需要针对管路材质做特殊的结构调整。法兰密封面采用突面结构，适配常用的橡胶垫片、四氟垫片、金属缠绕垫片等多种密封件，可以根据输送介质的温度、腐蚀性、压力等级灵活选择密封件形式，覆盖从常温常压给排水到中高温高压工业流体输送的多种工况需求。

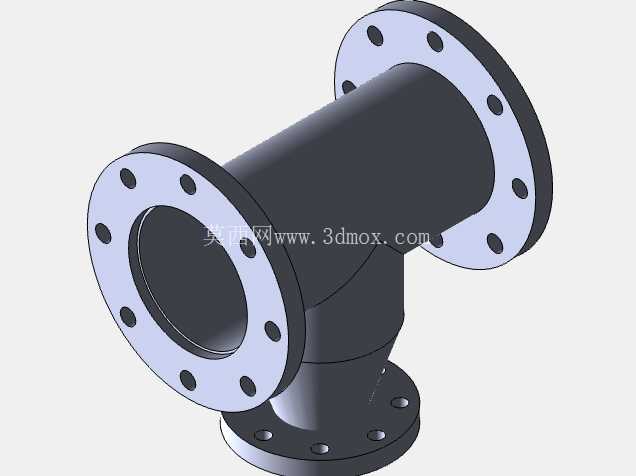

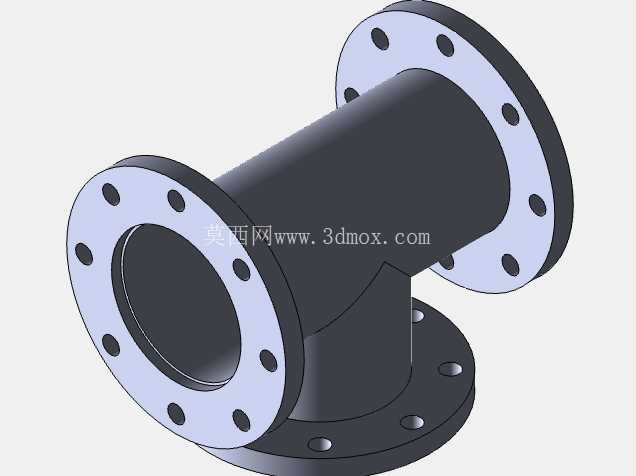

从建模细节来看，整个模型还原了法兰三通的全部结构特征，包括法兰盘上的螺栓通孔、法兰与本体连接的焊缝过渡结构、内壁的平滑过渡曲面，在做管路系统的三维装配、干涉检查时，可以直接调用该模型完成整体管路布局，能够准确模拟实际安装时的空间占位，避免现场安装时出现法兰与周边结构、支吊架碰撞的问题。同时模型的结构细节也可以作为后续有限元分析的基础，针对不同工况下的压力载荷、热胀冷缩位移，分析本体和法兰位置的应力分布，为管路支吊架的设置、补偿器的选型提供准确的结构参考。在做管路预制加工时，也可以依托该模型的尺寸参数，提前完成法兰与本体的组对焊接、防腐处理，减少现场作业的工作量，提升管路安装的施工效率。
