钻探管路配套过滤集成装置结构设计

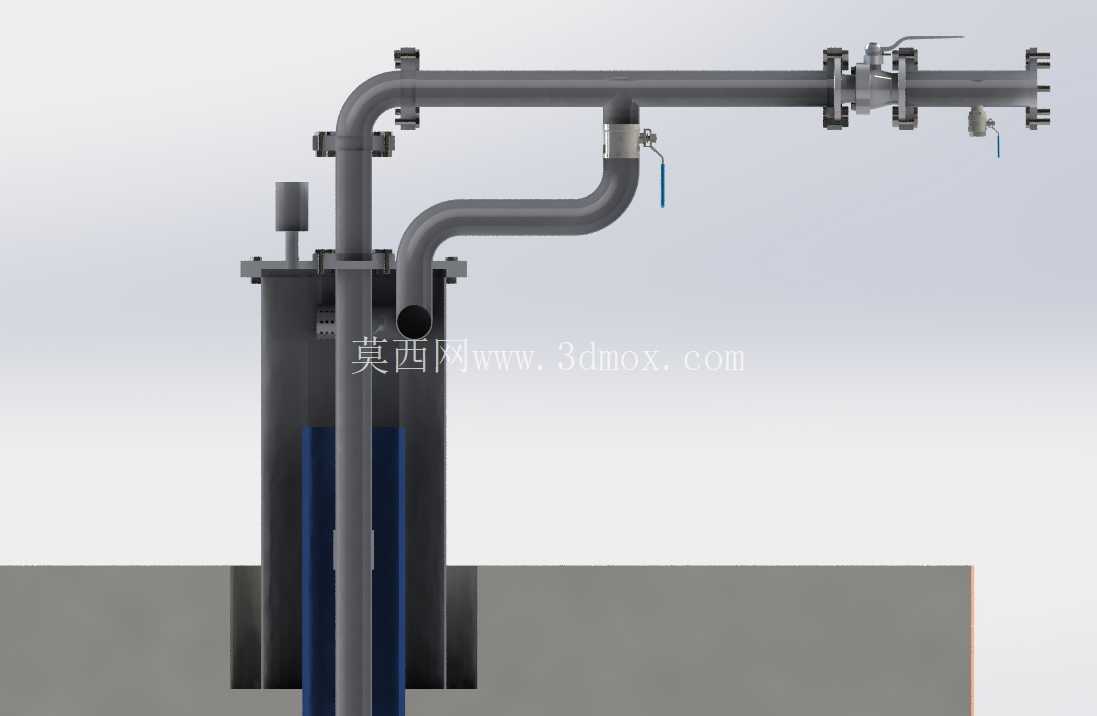

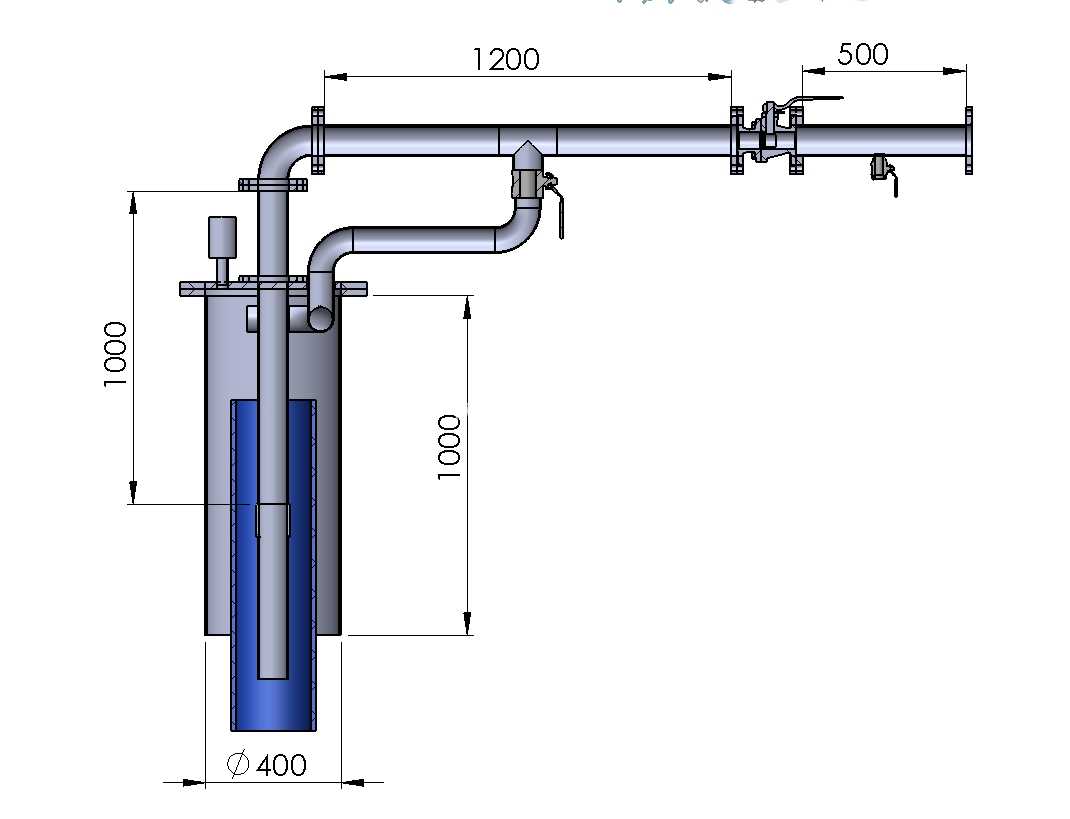

　　这套集成结构主要面向钻探作业现场的流体输送工况设计，核心作用是在钻探泥浆、冲洗液输送路径中完成介质过滤、通断控制与流向引导，避免大颗粒岩屑进入后端输送泵、精密阀组造成部件卡滞、流道磨损，是钻探流体循环系统里衔接钻孔输出端与地面处理单元的关键集成段。从现场安装边界来看，整套装置的立式过滤罐体采用落地式安装，底部预留的安装支脚间距适配钻探现场常用的撬装底座安装孔位，横向输出管路的法兰端面距罐体中心的水平距离控制在常规钻探管路排布的预留空间范围内，顶部横向管路的安装高度匹配现场主输送管路的常规架设高度，不需要额外做大幅的管路改道就能完成对接，侧面引出的排污支管预留了球阀安装位，排污口的朝向和高度适配现场接渣槽的位置，日常清理过滤腔积存的岩屑时不需要拆解主路管路，只需要打开排污阀就能完成冲渣操作，大幅缩减现场维护的停机时长。设计阶段首先考虑的是钻探现场的恶劣工况，管路全部采用厚壁无缝钢管的结构参数，弯头位置做了圆弧过渡处理，避免直角弯头造成的流道阻力陡增，同时减少含颗粒介质对管壁的冲蚀磨损，过滤罐体内部设置了双层过滤滤芯，外层粗滤网拦截大粒径岩屑，内层细滤网阻隔细小砂粒，滤芯采用抽拉式安装结构，从罐体顶部就能完成滤芯的抽换，不需要拆解周边连接管路，适配野外作业现场快速维护的需求。

　　管路上配置的阀组包含主路截止阀、排污球阀以及取样阀，主路截止阀采用法兰连接结构，在需要检修过滤单元或者后端设备时，可以直接截断主路流体，不需要排空整条管路的介质；取样阀设置在过滤后的输出管段上，现场作业人员可以随时提取过滤后的介质样本，判断过滤效果以及钻探地层的岩屑成分，给钻进参数调整提供参考。整套结构的管路连接全部采用法兰加密封垫的形式，相比螺纹连接更适配钻探现场的振动工况，不会因为设备长期振动出现连接松动、介质渗漏的问题，法兰的密封面采用凸面结构，配套耐磨损的橡胶石棉垫，能够耐受泥浆介质的弱腐蚀以及一定的温度波动。

　　在流道设计上，从钻孔顶部引出的介质首先通过竖向管路进入过滤罐体的下部，经过滤芯从下往上完成过滤后，再从罐体上部的横向管路输出，这种下进上出的流向设计可以让大颗粒杂质依靠自重沉积在罐体底部的沉渣腔，不会持续附着在滤芯表面造成滤芯堵塞，延长滤芯的连续使用时长，减少现场清理的频次。罐体侧面设置的液位观察结构可以直观看到内部介质的液位以及积渣高度，作业人员巡检时不需要拆解设备就能判断是否需要排污或者更换滤芯，降低日常巡检的操作难度。横向管路上的阀组操作手柄全部朝向巡检通道一侧，操作空间预留充足，现场人员开关阀门时不需要探身到管路下方，避免操作时被管路渗漏的介质溅到，也提升了应急状态下关阀的响应速度。

　　整套集成装置把过滤、通断控制、排污、取样功能整合在同一套管架上，相比现场零散焊接拼装的管路结构，整体刚性更好，运输时可以作为一个整体撬装单元转运，不需要到现场再逐段拼接管路，大幅缩短钻探现场的设备安装准备周期，同时所有管路的弯折角度、连接位置都经过流道仿真验证，介质在管路内的流速变化平缓，不会出现局部涡流造成的管壁异常磨损，也能降低输送泵的出口压力损失，让整个流体循环系统的运行效率更稳定。
