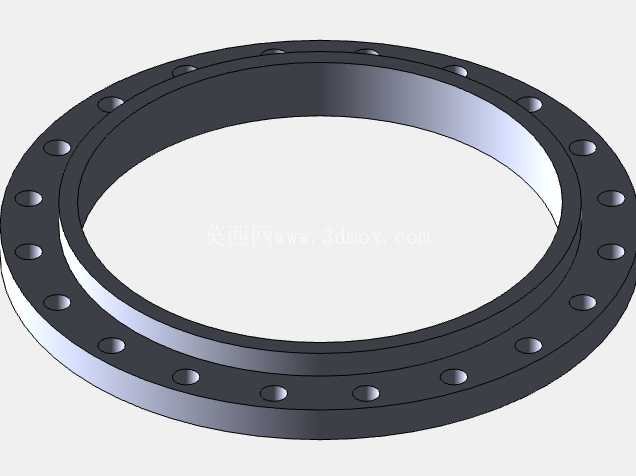

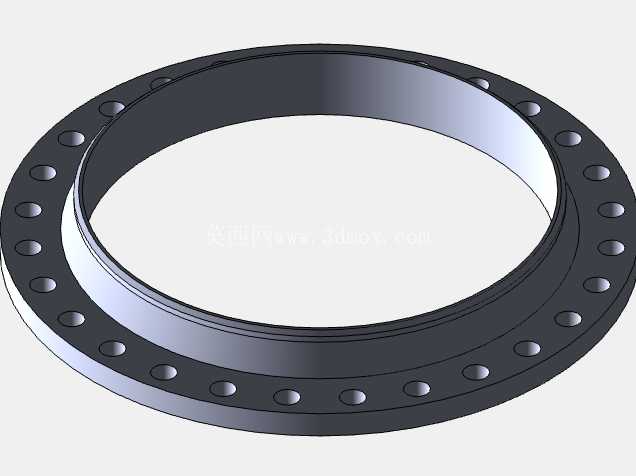

带均布螺栓孔的凸面对焊钢制法兰

在石油化工、市政给排水、暖通空调、长输管线等涉及流体输送的工程场景中，法兰是实现管段之间、管段与阀门/泵体/压力容器等设备之间可拆卸连接的核心承压部件，本次呈现的带均布螺栓孔凸面对焊法兰，是管路系统中应用频次极高的密封连接结构。从实际工程使用逻辑来看，这类法兰的核心作用是通过螺栓预紧力挤压法兰密封面间的垫片，形成足够的密封比压，阻断管内流体的泄漏通道，同时承担管路运行过程中产生的轴向拉力、径向剪切力与温度交变带来的热应力，因此结构设计的合理性直接决定整个管路系统的运行可靠性。

设计过程中首先要匹配对应公称压力与公称通径的管路参数，密封面采用凸面结构，相比平面结构拥有更高的密封比压适配性，可适配非金属垫片、缠绕式垫片等多种密封件，能覆盖从低压输水到中压化工介质输送的多数工况。法兰盘上沿圆周方向均匀排布的螺栓孔，是实现法兰副紧固的核心结构，孔位的分度圆直径、孔的数量与孔径都需要严格匹配对应压力等级的标准规范，保证螺栓穿装时无卡滞，紧固过程中各螺栓受力均匀，避免因孔位偏差导致局部预紧力不足引发泄漏。法兰颈部采用渐变厚度的锥颈结构，这一设计并非单纯的造型过渡，而是为了缓解法兰盘与对接管壁之间的应力集中，将管路运行中产生的弯曲应力平滑传递到法兰盘整体结构上，降低应力突变导致的法兰颈部开裂风险，尤其适配温度波动较大、存在管路振动的工况。

从安装边界来看，法兰的对接端采用与管壁等厚的坡口结构，焊接时可实现与对接管道的全焊透连接，保证焊口处的强度与密封性能；法兰密封面的平面度、表面粗糙度都有严格的设计要求，避免因密封面存在划痕、平面度超差导致垫片受压不均出现泄漏。安装过程中需要保证配对法兰的密封面平行度偏差在允许范围内，螺栓紧固采用对角分次拧紧的工艺，避免单侧受力过大导致法兰变形。这类法兰的整体结构没有冗余设计，所有尺寸都围绕承压、密封、安装便捷性三个核心目标设定，法兰盘的厚度经过刚度校核，保证在额定螺栓预紧力与工作压力下不会发生翘曲变形；螺栓孔的位置避开密封面区域，预留足够的扳手操作空间，方便现场施工时的螺栓紧固与后期维护拆卸。在实际选型应用中，这类法兰可根据输送介质的腐蚀性、工作温度选择对应的材质，从普通碳钢到不锈钢、合金钢均可适配，结构本身的通用性极强，是管路系统搭建中不可或缺的基础连接件。建模过程中需要重点保证螺栓孔的分度精度、密封面的形位公差、颈部过渡曲面的平滑度，避免建模误差导致后续工程出图、数控加工时出现尺寸偏差，影响实际安装使用。
