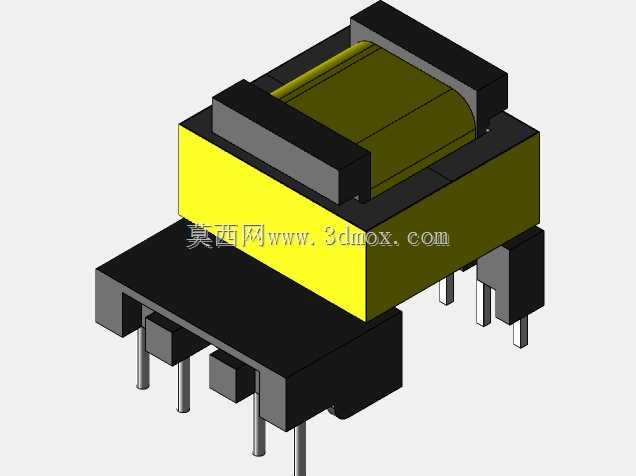

EE1614WH卧式插装高频电子变压器结构

　　做消费类电源板卡结构设计的工程师，对EE型卧式变压器的安装适配性一定不会陌生，这款EE1614WH规格的磁件，是小功率AC-DC电源、通讯终端供电模块、小型工控信号隔离回路里的常用部件，日常选型时除了要核对电气参数，三维结构的安装边界、引脚排布、外围安全距离往往是决定PCB布板一次成功的核心要素。从实际应用场景来看，这类小规格EE型变压器大多用在5W-15W功率段的供电回路里，常见于路由器、光猫、小型适配器、智能电表的辅助供电单元，承担电压变换、强弱电隔离、EMI滤波抑制的作用，相比立式安装的同规格磁件，卧式结构的整体高度更低，能适配外壳内部竖向空间局促的薄型设备，避免出现元件顶壳、绝缘距离不足的装配问题。

　　从结构设计思路上看，这款磁件采用标准EE型锰锌铁氧体磁芯对拼结构，中间绕线区域包裹绝缘胶带做层间隔离，初级、次级绕组按照安规要求分槽绕制，预留足够的爬电距离，磁芯外围通过黑色阻燃绝缘骨架固定，骨架下方直接引出直插式金属引脚，引脚的排布间距符合常规PCB通孔插装的通用规范，不需要额外定制焊盘尺寸，能直接匹配多数小功率电源的通用布板模板。实际选型做结构干涉检查时，要重点关注几个安装边界尺寸：首先是磁件本体的总高度，卧式安装状态下磁芯顶部到PCB板面的距离要和外壳内壁预留至少1mm的安全间隙，避免生产组装时外壳压到磁芯造成绕组破损；其次是引脚的伸出长度，常规波峰焊工艺下，引脚伸出PCB背面的长度控制在1.5-2mm之间最合适，过长容易造成焊盘连锡，过短则会出现虚焊问题；另外要注意磁件两侧的凸台结构，布板时周边的电解电容、整流二极管等较高元件要和磁件本体预留0.8mm以上的侧向间隙，避免过回流焊后元件歪斜造成装配干涉。

　　从功能特性上看，这款磁件的骨架采用耐温等级达到130℃的阻燃PBT材质，能满足常规消费类电子产品的长期工作温升要求，磁芯的有效截面积适配100kHz以内的开关电源工作频率，绕组的出线端直接和骨架引脚连接，不需要额外飞线，能大幅提升自动化插件工序的生产效率，降低人工焊接的不良率。很多刚接触电源结构设计的工程师容易忽略磁件的外围安规距离，按照安规规范要求，变压器初级侧引脚和次级侧引脚之间，沿骨架表面的爬电距离要满足基本绝缘的要求，这款磁件的骨架在初次级引脚之间设计了凸起的隔离挡墙，不需要额外在PCB上开槽就能满足多数民用电子产品的安规认证要求，能有效节省PCB的布板空间。

　　另外在做三维建模装配校验时，还要注意磁件顶部的磁芯结合面位置，不要在对应的外壳内壁设计加强筋、定位柱等凸起结构，因为磁芯对拼位置会存在0.1-0.2mm的公差累积，如果对应位置有结构凸起，很容易在组装时压碎磁芯，造成绕组短路、耐压不良的问题。日常做样机测试时，这类卧式变压器的固定方式一般不需要额外点胶，只要引脚焊盘焊接牢固，就能满足常规振动测试的要求，如果是用在车载、高振动的工业场景，可以在磁芯和PCB接触的位置点少量环氧胶固定，避免长期振动下磁芯松动产生电磁噪音。
