PZ-ET20卧式共模扼流滤波器件结构设计

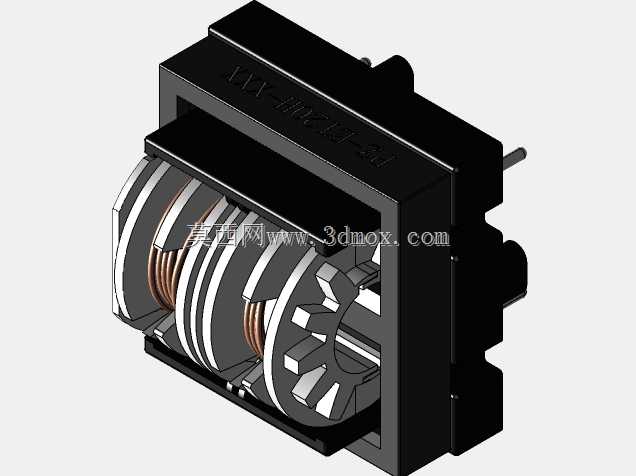

　　从结构设计逻辑来看，骨架采用耐高温热塑性材料注塑成型，中间设置对称的两组绕线仓，漆包线采用双线并绕的方式均匀排布在磁环两侧的仓室内，绕线完成后引脚直接从骨架底部的插装位引出，引脚间距符合主流PCB板的通孔插装标准，可直接适配波峰焊、选择性波峰焊的自动化焊接工艺，不需要额外定制治具来调整器件定位。磁芯部分采用高初始磁导率的铁氧体材质，闭合磁路的结构设计可以在有限体积内获得更高的共模电感量，同时减少漏磁对周边敏感器件的辐射干扰，磁芯与骨架的配合位设置了微小的过盈卡扣，不需要额外点胶固定即可保证绕线、装配过程中磁芯不会出现移位，提升批量生产时的装配良率。在开关电源、工控通讯板卡、消费类电子供电端口的EMC整改场景里，共模扼流圈是抑制线路共模电磁干扰的核心被动器件，这款卧式结构的PZ-ET20扼流滤波件，正是针对板上安装空间受限、插装自动化适配需求开发的结构方案。不同于立式绕线电感的垂直占位特征，该器件采用水平卧式的骨架布局，整体安装高度被压缩到极低区间，适配薄型化机壳内的PCB板堆叠设计，避免与上方结构件、屏蔽罩产生装配干涉。

　　器件的外壳采用卡扣式装配结构，上下壳通过骨架两侧的定位槽卡合，既可以对内部绕线形成物理防护，避免生产装配过程中漆包线被剐蹭破损，也能在器件过波峰焊时阻挡焊锡飞溅到线包表面，造成绝缘性能下降。外壳表面预留的标识区域可直接激光打标器件参数、安规认证标识，不需要额外粘贴标签，适配高温工作环境下的标识持久性要求。从安装边界来看，该器件的底部引脚伸出长度经过精准核算，插装到标准厚度PCB板后，引脚露出板面的长度刚好符合波峰焊的工艺要求，不需要额外剪脚工序；器件本体与周边元器件的安全间距满足安规规范中爬电距离、电气间隙的要求，在AC220V供电端口使用时不需要额外增加绝缘隔离片。

　　实际应用中，这类卧式共模扼流圈常被布置在电源输入端口的整流桥后侧，与X电容、Y电容配合组成EMI滤波网络，既可以抑制电网侧传入的共模干扰信号进入设备内部电路，也能阻挡设备自身开关工作产生的高频干扰信号反向串入电网，影响同一供电回路下其他电子设备的正常工作。在通讯类设备的信号端口，该结构的扼流圈也可用于差分信号线路的共模噪声抑制，不会对正常传输的差分信号产生衰减，同时滤除线路上耦合的共模干扰，提升信号传输的稳定性。

　　设计过程中需要重点考量绕线的对称性，双线并绕的匝数、线径、排布位置必须保持高度一致，否则会产生较大的差模寄生电感，对正常传输的差模信号造成不必要的衰减；骨架的绕线仓边缘做了圆角过渡处理，避免绕线过程中尖锐边角刮破漆包线的绝缘层，造成匝间短路的隐患。磁芯与骨架的配合公差控制在合理区间，既不能过松导致运输、使用过程中磁芯松动产生异响，也不能过紧造成装配时磁芯受力碎裂，影响器件的电感参数。引脚采用镀锡铜包钢材质，具备良好的可焊性与机械强度，插装到PCB板后可以承受一定的外力拉扯，不会出现引脚脱落的问题。整体结构没有采用多余的粘接、焊接工序，所有部件均可通过自动化设备完成装配，适合大批量规模化生产，有效降低单器件的制造成本，同时保证不同批次产品的参数一致性。
