贴片式共模扼流圈电磁兼容滤波结构

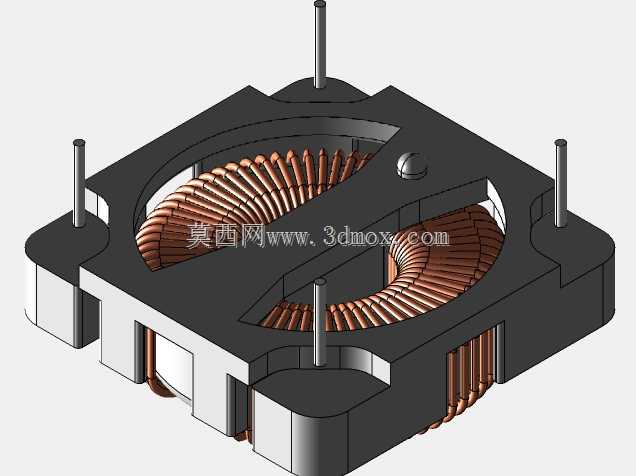

　　在开关电源、工业控制板卡、车载电子单元的信号与电源输入端口，共模干扰的抑制直接决定设备能否通过EMC认证测试，这类共模扼流圈正是针对板载安装场景开发的滤波元件，区别于传统引线式扼流圈，该结构采用扁平化贴片设计，适配SMT回流焊工艺，可直接通过编带包装进入高速贴片机产线，无需人工插件工序，大幅提升PCBA组装效率。从结构设计来看，磁芯采用高磁导率铁氧体材质，双槽对称结构将两组绕组完全分隔，绕组采用多层平绕工艺，绕制过程中严格控制两组线圈的匝数一致性与直流电阻偏差，避免差模信号传输过程中出现不必要的阻抗失衡，绕组外层采用耐高温绝缘漆包覆，磁芯与绕组之间预留0.2mm以上的绝缘间隙，满足安规认证中对爬电距离的硬性要求。

　　底座采用耐高温工程塑料注塑成型，四个定位柱与PCB板上的安装孔精准匹配，安装时定位柱先插入板孔完成预固定，回流焊过程中焊盘与引脚充分浸润，焊接后引脚与PCB结合强度可承受10N以上的轴向拉力，不会在设备振动环境下出现虚焊、脱落问题。实际选型过程中，需要重点关注扼流圈的安装边界尺寸，该结构整体外形为方形扁平结构，高度控制在5mm以内，适配厚度受限的紧凑型设备内部安装空间，引脚间距符合行业通用贴片元件封装规范，可直接替换同封装规格的其他品牌共模电感，无需重新调整PCB板的布线布局。

　　功能层面，该扼流圈对共模干扰信号呈现高阻抗特性，可有效滤除电源线上150kHz到30MHz频段的共模传导干扰，同时对正常传输的差模信号阻抗极低，不会造成有用信号的衰减，在车载CAN总线通讯端口、USB数据传输端口、开关电源交流输入端口都有广泛应用。设计过程中需要重点平衡磁芯饱和电流与绕组直流电阻的参数关系，绕组线径过粗会导致整体外形尺寸超标，线径过细则会增大直流电阻，带来不必要的导通损耗，该结构通过优化磁芯窗口利用率，在有限的磁芯空间内完成了额定电流下的绕组排布，既保证了足够的饱和电流裕量，又将直流电阻控制在合理范围内，避免工作过程中出现过热问题。

　　磁芯顶部的定位凸点与底座的卡扣结构紧密配合，可承受波峰焊、回流焊过程中的高温冲击，不会出现磁芯移位、绕组松散的问题，外壳边缘做了圆角处理，避免组装过程中划伤操作人员或相邻元件的绝缘层。在通讯设备应用场景中，这类共模扼流圈通常布置在接口电路的最前端，与后端的差模滤波电容、TVS管组成完整的EMI防护电路，可有效抑制外部干扰信号进入设备内部电路，同时避免设备自身产生的干扰信号通过电源线或信号线向外辐射，满足各类电子设备的电磁兼容标准要求。针对自动化组装场景，该结构的所有引脚共面度控制在0.1mm以内，可避免贴装过程中出现虚焊、立碑等焊接缺陷，底座上的定位标识可辅助贴片机视觉系统精准识别元件方向，防止出现贴装反向的问题。绕组绕制过程中采用对称绕法，两组线圈的寄生电容参数保持一致，避免高频段滤波效果出现劣化，磁芯材质的居里温度高于200摄氏度，可在-40摄氏度到125摄氏度的宽温环境下稳定工作，满足车载、工业级宽温设备的使用要求。
