PZ-SEE13贴片式通讯变压器结构设计

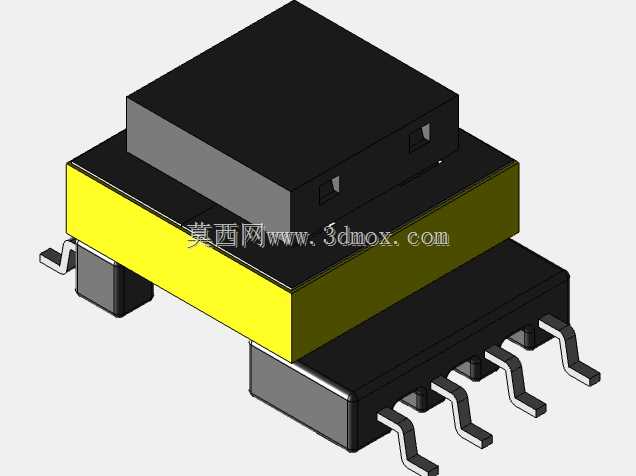

　　在通讯终端、网络接口、小型工控信号采集板的电路设计中，这类贴片式变压器的选型与安装适配，直接决定了板卡信号传输的抗干扰能力与电源隔离性能，很多刚接触高速PCB设计的工程师容易忽略这类器件的安装边界，导致回流焊后出现引脚共面度不良、本体偏位的问题，因此在结构建模阶段就把所有装配约束做全，能大幅减少后期打样的试错成本。这款PZ-SEE13变压器采用分层堆叠的结构设计，最上层为磁芯封装的黑色绝缘塑壳，中间层是包裹磁芯的黄色绝缘胶带层，最下层为承载绕组引脚的黑色基座，引脚采用鸥翼型SMD弯折设计，适配常规波峰焊与回流焊工艺要求，不需要额外的通孔预留，能有效节省PCB板的布局空间，适合高密度布板的通讯类板卡使用。

　　从实际应用场景来看，这类变压器主要承担信号隔离、阻抗匹配、共模噪声抑制的作用，在以太网接口、串口通讯模块、小型开关电源的反馈回路中都有广泛应用，相比传统直插式变压器，它的贴装高度更低，整体装配后的本体高度控制在合理区间，不会对板卡上方的结构件避让造成额外压力，很多薄型通讯终端的内部空间局促，对器件的Z向高度有严格限制，这款器件的堆叠式结构刚好在满足绕组匝数、磁芯截面积要求的前提下，把整体高度压缩到了适配薄型设备的范围。设计这类器件三维模型的时候，首先要确认引脚的共面度公差，所有鸥翼引脚的底部焊接面必须处于同一基准平面，公差范围控制在0.1mm以内，否则SMT贴装时容易出现虚焊、立碑的问题；其次要明确本体的外形避让边界，塑壳的四个边角做了微小的倒角处理，避免贴装吸嘴取料时出现打滑，同时基座两侧的引脚间距严格按照行业标准的SMD封装尺寸设计，和常规的PCB封装库可以直接适配，不需要额外修改焊盘尺寸。在安装边界的考量上，建模时需要预留出焊盘的钢网开窗位置对应的器件本体避让空间，本体底部和PCB板面之间的间隙控制在0.2mm左右，既能保证焊锡的爬升高度符合焊接工艺要求，又能避免本体底部和PCB上的丝印、阻焊层产生摩擦刮蹭；另外磁芯部分的塑壳封装要做足够的壁厚设计，保证绕组分隔的绝缘性能满足安规要求，中间的黄色绝缘层不仅是视觉区分，实际生产中是多层绝缘胶带缠绕，用来隔离初次级绕组，避免高压击穿，建模时把这部分的分层结构做清晰，能帮助结构工程师在做器件干涉检查时，准确判断不同层级的实际占位，不会出现把绝缘层算成磁芯实体导致的空间误判。

　　很多工程师在做PCB布局的时候，习惯把这类变压器放在板卡边缘的接口位置，这时候就需要考虑器件本体和设备外壳的安全距离，模型里准确还原的塑壳外形尺寸，可以直接导入整机装配体做干涉检查，不需要等实物打样后再调整结构；另外引脚的弯折弧度也做了准确还原，不是直角弯折，而是带有一定的圆弧过渡，这部分细节在做信号完整性仿真的时候，也能帮助更准确地计算引脚的寄生参数，提升仿真结果的参考价值。从功能特性上来说，这款贴片变压器的绕组完全封装在塑壳内部，能有效阻挡外界的粉尘、潮气对绕组的侵蚀，提升器件在复杂工业环境下的使用寿命，相比开放式的绕组变压器，它的绝缘性能更稳定，不需要额外做三防漆涂覆的特殊处理，能简化板卡的生产工艺流程。

　　建模过程中对各个配合面的公差做了合理预留，塑壳和基座的配合卡扣位置也做了准确还原，方便生产端做模具设计的时候参考结构细节，不需要反复测绘实物；所有的棱角过渡都按照实际开模的要求做了圆角处理，没有尖锐的直角，避免注塑生产时出现应力集中导致的塑壳开裂问题。对于做通讯设备结构设计的工程师来说，拿到这个模型可以直接调入装配体，快速完成器件布局的空间校验，不需要自己花费时间测绘建模，能大幅缩短研发周期；对于SMT工艺工程师来说，模型里准确的引脚位置和本体尺寸，可以用来做钢网开孔设计、贴片机吸嘴选型的参考，提前预判贴装过程中可能出现的干涉问题。
