实验室跷板式混匀摇床结构设计

这款摇床的核心应用场景覆盖生物、化学类实验室的常规样品前处理环节，从分子生物学实验的凝胶染色脱色、核酸分子杂交，到细胞生物学层面的贴壁细胞培养混匀，再到化学分析前的试剂均一化混合，都能适配对应的工况需求。区别于高速涡旋混匀设备的剧烈振荡，它的运动形式为低冲击的跷跷板式往复摇摆，运动过程中平台始终保持平稳的角度切换，不会对管内样品产生强剪切力，尤其适合对振荡强度敏感的生物样品，比如脆弱的细胞悬液、易产生泡沫的蛋白溶液、需要温和混匀的胶体类试剂，能避免样品变性、细胞破碎或者交叉污染的问题。

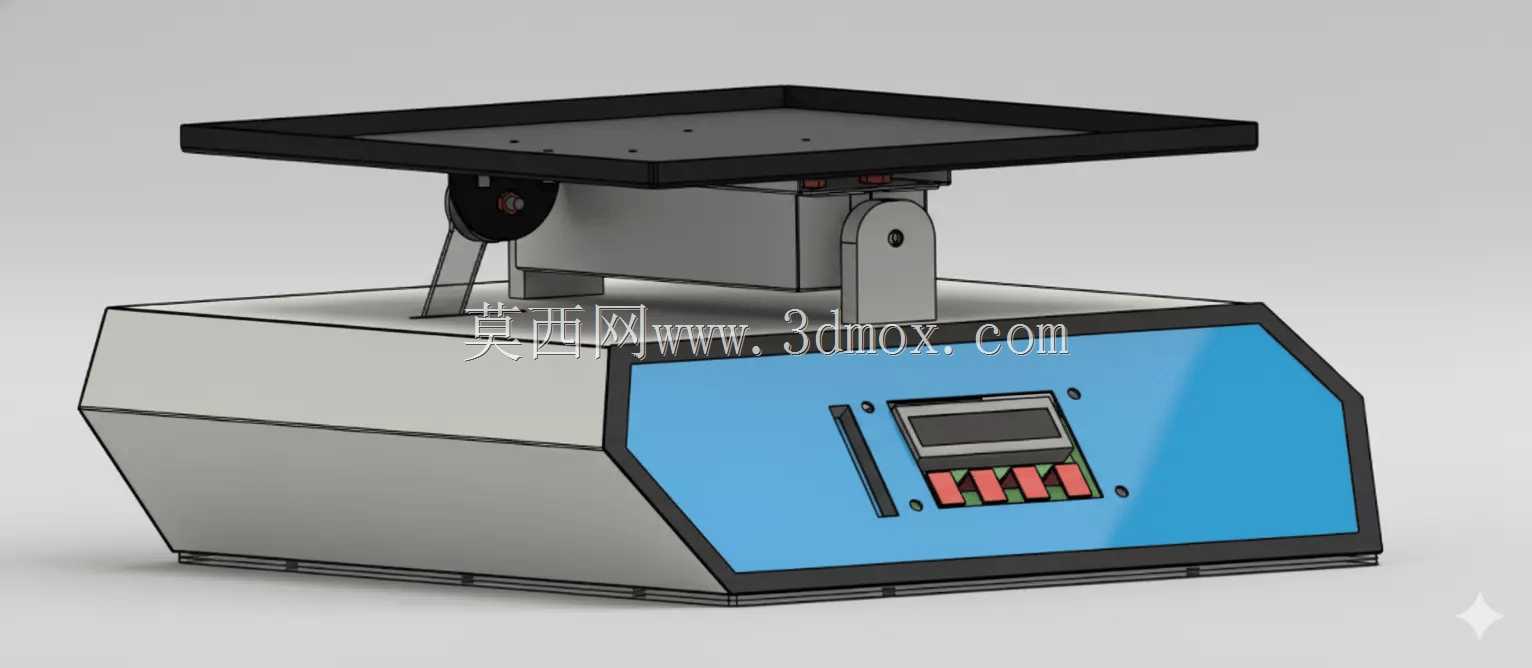

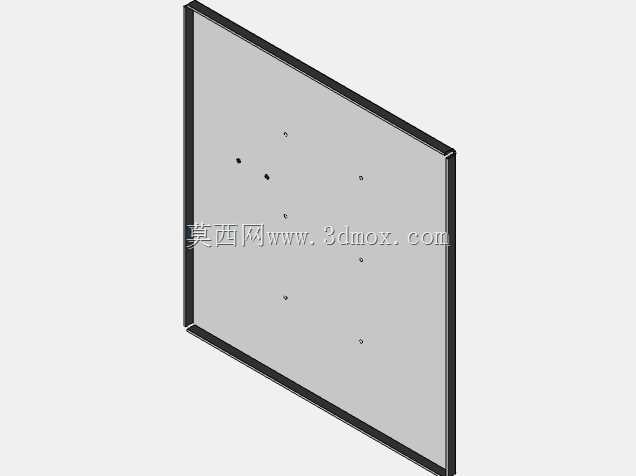

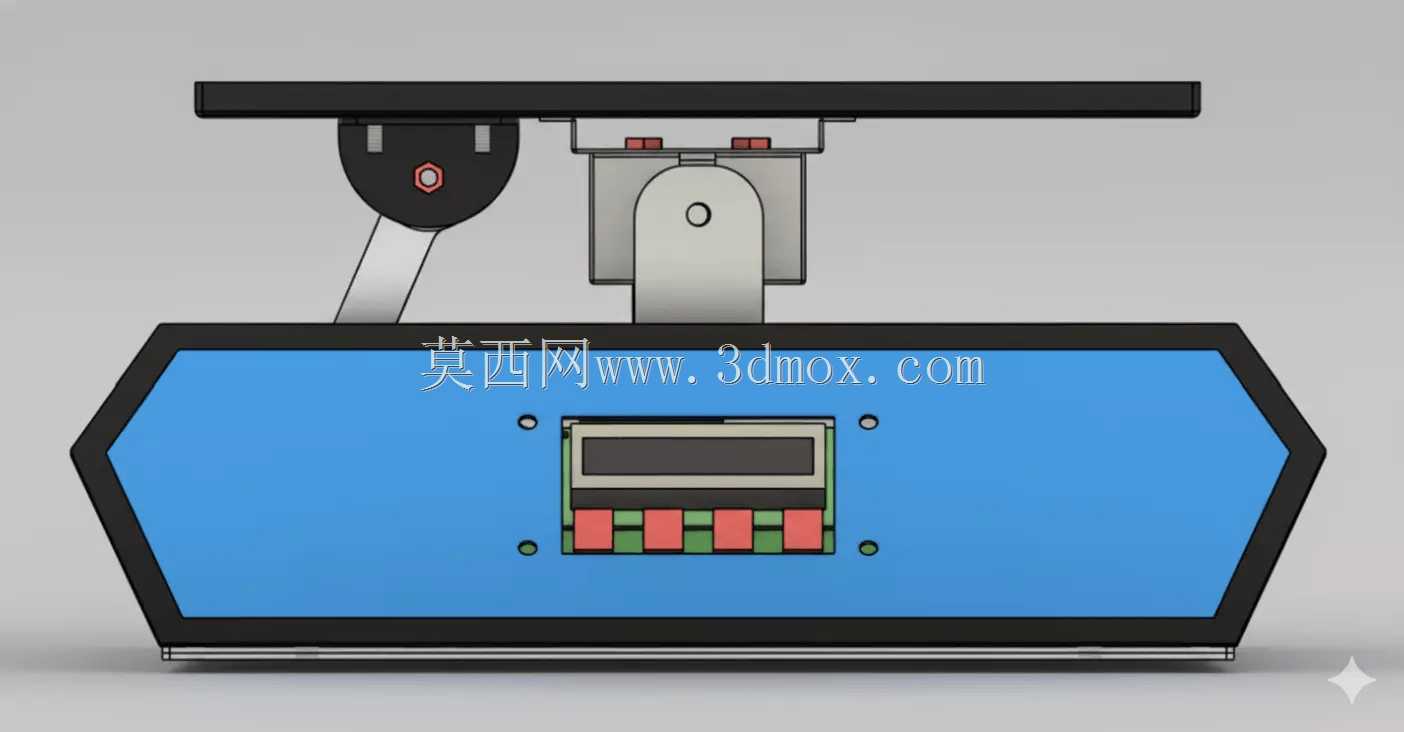

从结构设计逻辑来看，整机采用下重上轻的重心布局，底部基座做了大斜切收边的造型，既扩大了底部支撑的接地面积，又将驱动组件、控制模块全部集成在下部腔体内，有效降低整机运行时的重心高度，即使在最高摇摆频率下运行，也不会出现基座移位、整机晃动的问题。上部的载物平台采用方形边框式设计，平台表面预留了均匀分布的固定孔位，既可以直接放置通用型防滑橡胶垫来承载三角瓶、培养皿、酶标板等常规实验容器，也可以通过孔位安装定制的夹具，固定离心管架、深孔板架等专用载具，适配不同规格的实验耗材。平台与基座之间的摇摆支撑采用双侧铰接结构，驱动端的偏心轮与支撑端的随动转轴做了同轴度校准，摇摆过程中两侧的运动轨迹完全同步，不会出现平台偏斜、卡顿的情况，长期运行也不会出现单侧磨损加剧的问题。

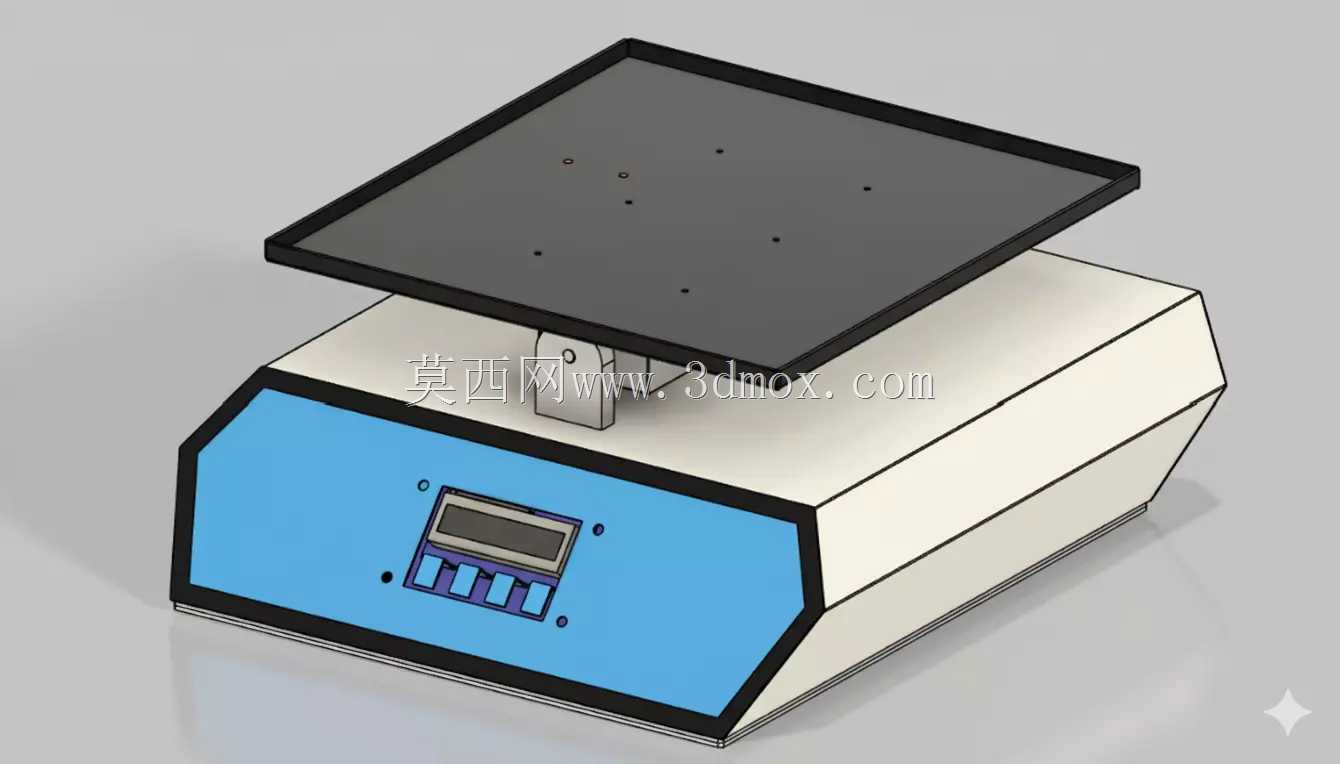

控制区域集成在基座正面的斜面上，操作视角刚好匹配实验人员站立操作的视线高度，不需要弯腰就能完成参数设置与状态查看。面板上集成了数显屏幕，可以实时显示当前的摇摆速度、运行时长，下方的实体按键分别对应启停、速度调节、时间设置、模式切换功能，按键做了防水防尘的密封处理，即使实验过程中有试剂溅到面板上，也不会渗入内部电路，日常清洁可以直接用湿抹布擦拭。基座侧面预留了散热格栅，对应内部驱动电机与控制板的安装位置，采用自然对流散热的方式，不需要额外加装散热风扇，既降低了运行时的噪音，也避免了风扇积尘带来的维护问题，适合实验室长时间连续运行的工况。

安装边界方面，这款摇床的基座占地面积仅相当于常规A3幅面的大小，可以直接放置在标准实验台面上，不需要额外打孔固定，底部自带的防滑橡胶脚垫能增大与台面的摩擦力，同时缓冲运行时的微小振动，避免振动传递到台面上影响其他精密仪器。设备的供电采用常规实验室220V交流供电，电源线从基座背部引出，预留了足够的走线空间，不会与台面上的其他管线产生干涉。摇摆机构的运动行程做了限位设计，最大摇摆角度控制在15度以内，平台抬升的最高高度不会超过基座上方20厘米，即使放在通风橱内使用，也不会碰到通风橱的下拉门，适配常规实验室通风橱、超净工作台的内部净空尺寸。

在细节设计上，载物平台的边框做了加高处理，即使运行过程中放置的容器出现轻微滑动，也不会从平台上滑落；所有外露的结构件都做了圆角钝化处理，没有尖锐的边角，避免实验人员操作时被划伤；基座外壳采用一体成型的工程塑料材质，耐常规实验室试剂的腐蚀，比如75%酒精、含氯消毒剂都可以直接喷洒在外壳表面进行消毒，不会出现外壳变色、开裂的问题。驱动部分采用低速大扭矩的减速电机，搭配偏心轮传动结构，传动效率高，运行噪音低于40分贝，不会对实验室的静音环境造成干扰，适合细胞房、分子生物学实验室等对环境噪音有要求的场景。
