带定位孔槽异形机械连接基座结构设计

这款异形连接基座多用于工业设备内部的构件衔接场景，常见于自动化生产线的工位定位模块、小型工装夹具的承载底座，以及通讯设备内部的结构支撑单元，承担着相邻部件的位置固定、载荷传递与限位防错的核心作用。从实际使用场景来看，这类基座往往安装在设备内部的安装板上，上方需要对接带凸台的功能构件，侧面要和导向类零件形成配合，因此设计阶段需要同时兼顾多方向的装配精度与长期使用的结构强度。

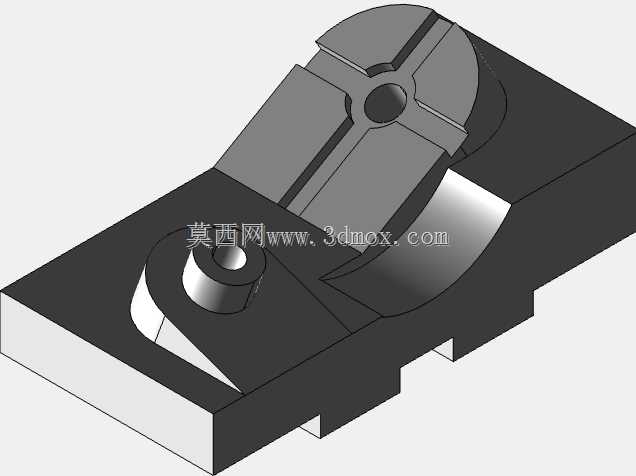

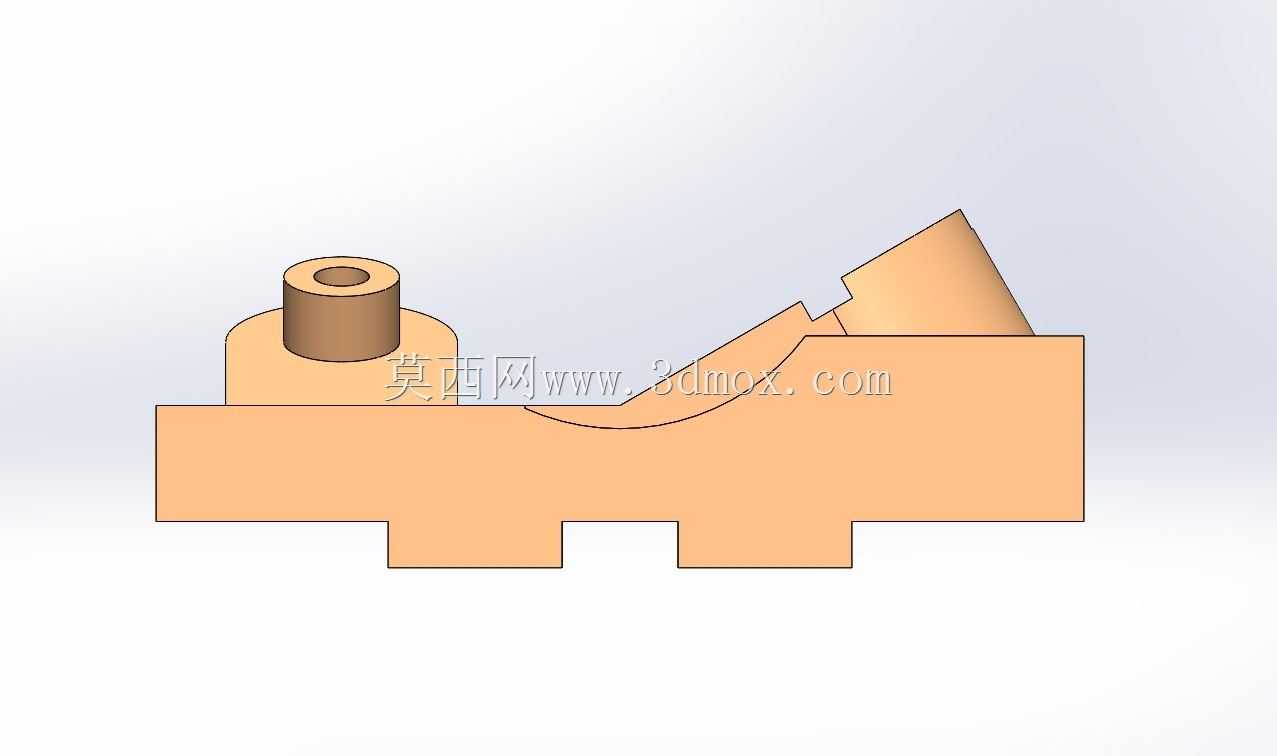

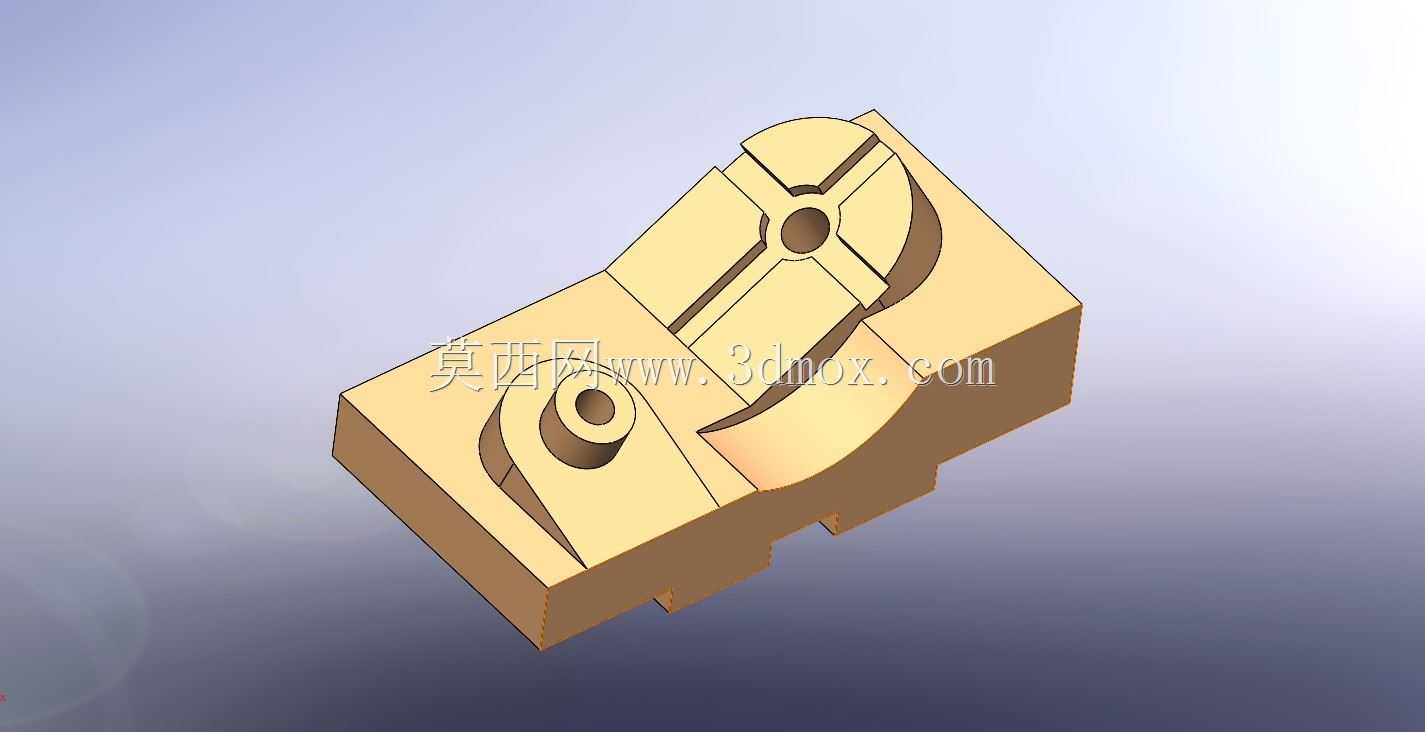

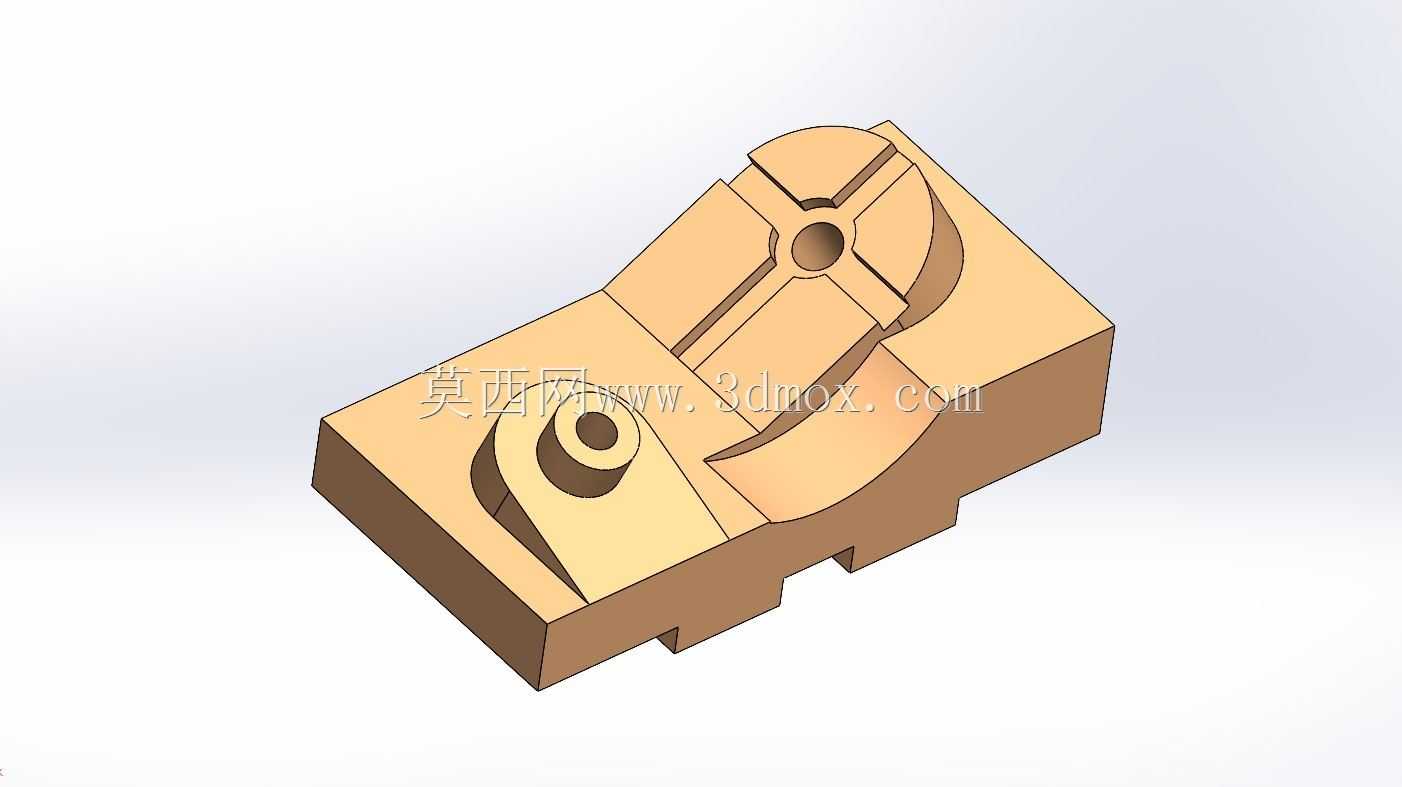

从结构功能特性来看，基座主体采用一体化铣削成型的结构逻辑，主体为带阶梯落差的块状结构，高低两个平面分别对应不同的安装对接面：高位平面开设了十字分布的定位槽与中心通孔，十字槽可适配对接件的定位凸筋，装配时能快速完成周向位置校准，避免对接后出现转动偏移，中心通孔用于穿装锁紧螺栓，实现上方构件的轴向固定；低位平面设置了带凸台的沉孔结构，沉孔可容纳螺栓头部，避免螺栓突出平面影响其他部件的安装，凸台结构则能增强孔位周边的结构强度，避免长期受载后孔位出现开裂变形。基座底部设置了两处对称的卡槽结构，可直接卡入安装板的预设导轨位，无需额外设计复杂的压紧结构，就能实现基座的快速预装，后续调整位置时只需松开侧边的顶丝即可滑动调整，大幅提升设备装配与维护的效率。

在设计思路上，这款基座优先考虑了装配容错性与加工可行性：所有棱边都做了微小的倒角处理，既避免加工后产生的锐边划伤操作人员，也能在装配时起到导向作用，降低对接难度；不同平面之间的过渡采用圆弧曲面衔接，而非直角过渡，一方面能减少铣削加工时的应力集中，提升零件的抗疲劳强度，另一方面也能避免直角位置积存加工碎屑或灰尘，降低设备长期运行后的清洁维护难度。设计时特意将两个安装孔的中心距设置为行业通用的标准间距，可适配市面上多数常规规格的安装型材与标准紧固件，无需单独定制非标螺栓，能有效降低设备的整体物料成本。

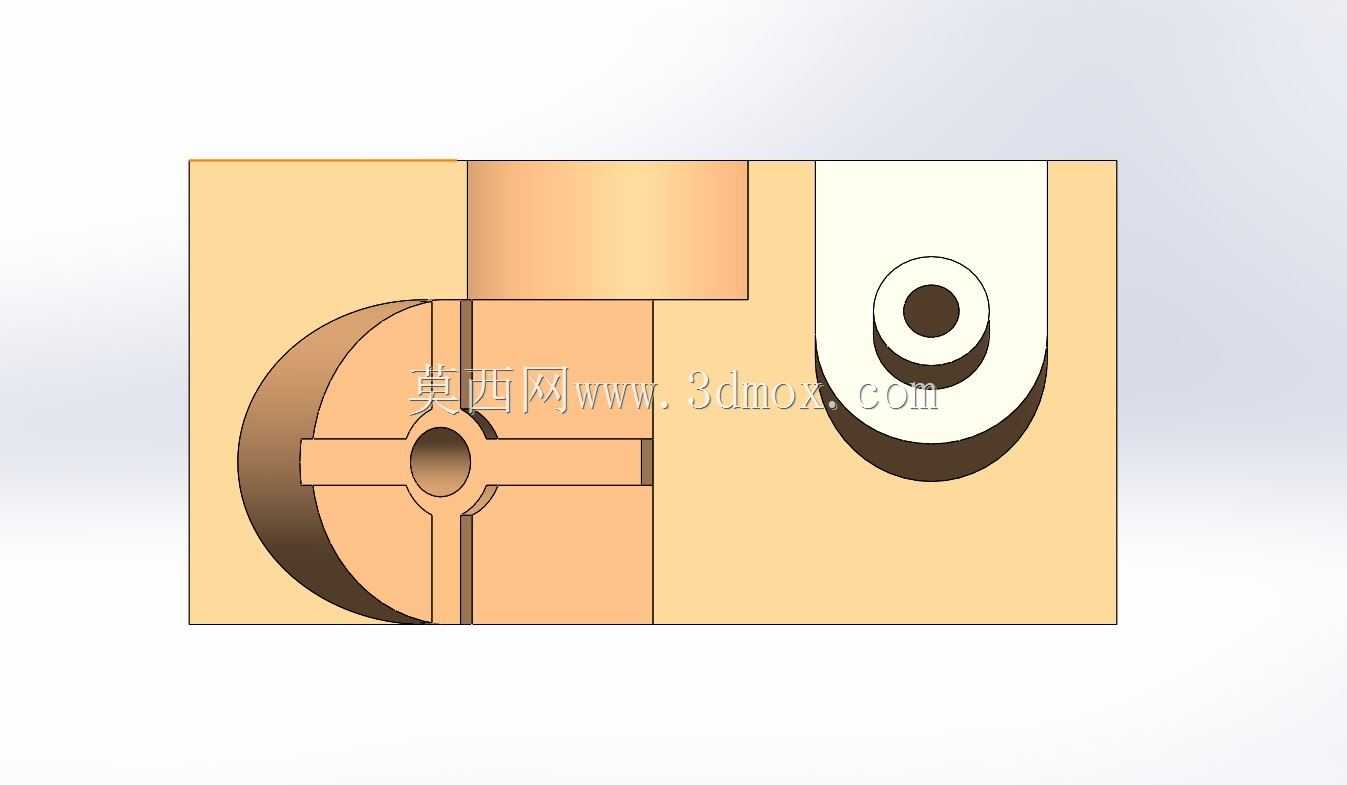

关于外形尺寸与安装边界，这款基座的整体长宽比控制在2:1左右，低位平面的沉孔中心到基座侧边的距离预留了足够的扳手操作空间，实际装配时使用常规的内六角扳手即可完成锁紧操作，不需要特殊的工装工具；高位平面的十字槽深度设置为3mm，既能保证足够的定位咬合深度，避免受载后出现滑脱，也不会因为槽深过大导致基座整体厚度增加，占用过多的设备内部空间。基座底部的卡槽宽度适配常规的15mm工业铝型材导轨，卡槽深度设置为2.5mm，卡入后不会出现上下方向的窜动，侧边预留的顶丝孔为M3规格，锁紧后可提供足够的固定力，满足常规振动工况下的使用要求。需要注意的是，基座高位平面的中心通孔与低位平面的沉孔存在位置度公差要求，加工时需要一次装夹完成两个孔位的加工，避免二次装夹带来的位置误差，影响后续的装配精度。
