PD1054贴片式功率电感结构设计

在消费类电子、通讯终端设备的PCB板级设计中，贴片功率电感是电源回路里不可或缺的被动元件，PD1054这类SMD封装的功率电感，主要承担DC-DC回路储能、差模滤波、大电流续流的作用，常见于手机、便携通讯设备、小型工控板卡的电源管理模块中，相比传统插件电感，其表贴封装适配SMT全自动产线的贴装工艺，能大幅提升板卡组装效率，同时降低整体安装高度，适配便携设备薄型化的设计趋势。

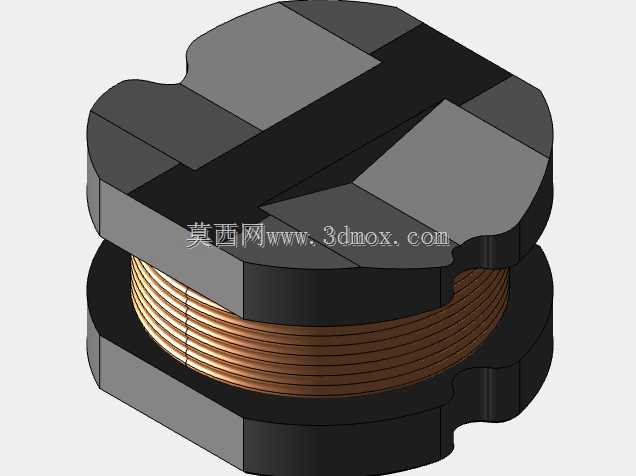

从结构设计逻辑来看，这款电感采用屏蔽式结构设计，上下两片带异形切边的磁芯将绕制完成的漆包铜线圈完全包覆，磁芯选用合金粉材质，在保证足够磁导率的同时，能有效降低大电流工况下的磁饱和风险，磁芯边缘做的对称切边结构，一方面是在卷带包装时能精准定位，避免贴装过程中元件角度偏移，另一方面也能在PCB布局时和周边元件留出安全爬电距离，减少相邻元件之间的电磁干扰。线圈部分采用多层平绕的漆包铜线，线径选型匹配额定通流能力，绕组两端直接引出作为贴片焊端，和磁芯底部的焊盘做平齐处理，保证过回流焊时焊锡能均匀浸润，避免虚焊、立碑等SMT常见不良。

在安装边界设计上，这款电感的整体外形做了圆角过渡处理，没有尖锐棱角，避免在贴装吸嘴取料时出现吸附漏气的问题，元件底部的两个焊端尺寸符合标准SMD封装的焊盘设计规范，设计PCB封装时，焊盘外延尺寸预留0.2mm的焊锡爬伸空间，就能保证焊接可靠性。元件的总高度控制在贴片元件常规的厚度区间内，不会和设备内部的结构件、屏蔽罩产生装配干涉，在做堆叠设计时，可以直接放置在电源管理芯片的周边，缩短电源回路的走线长度，降低回路寄生参数对电源纹波的影响。

实际选型应用中，这类屏蔽式功率电感的漏磁远低于开磁路电感，在高密度布板的通讯类设备里，能减少对周边射频电路、敏感模拟信号的电磁干扰，磁芯的闭合磁路设计也让电感的额定电流更大，相同封装尺寸下能承载更高的持续工作电流，适配快充模块、大电流负载回路的使用需求。建模过程中需要重点关注磁芯切边的角度、线圈和磁芯内壁的装配间隙，预留0.1mm左右的涂胶固定间隙，模拟实际生产中磁芯粘合的工艺余量，焊端的共面度控制在0.05mm以内，符合表贴元件的共面度要求，避免贴装后出现一端虚焊的问题。

在不同的应用场景下，这款电感可以适配Buck、Boost等多种拓扑结构的电源回路，设计时不需要额外增加固定结构，依靠焊锡的焊接强度就能满足常规便携设备的抗振动、抗跌落要求，磁芯表面的哑光处理也能在生产过程中减少视觉检测系统的反光干扰，提升AOI检测的识别准确率。线圈的绕制匝数经过精准计算，保证电感值的公差控制在常规应用允许的范围内，磁芯的拼接缝隙做了精细化处理，减少气隙扩散磁通引起的绕组涡流损耗，提升电感在高频开关工况下的转换效率，降低元件工作时的温升，避免长时间大电流工作时出现电感值衰减过大的问题。
