带1.5英寸接口的10英寸空气滤清器壳体结构

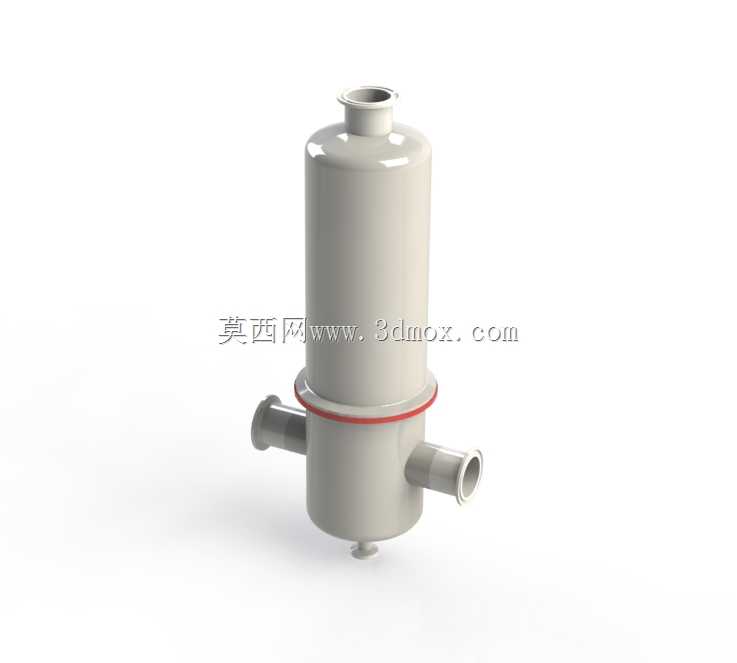

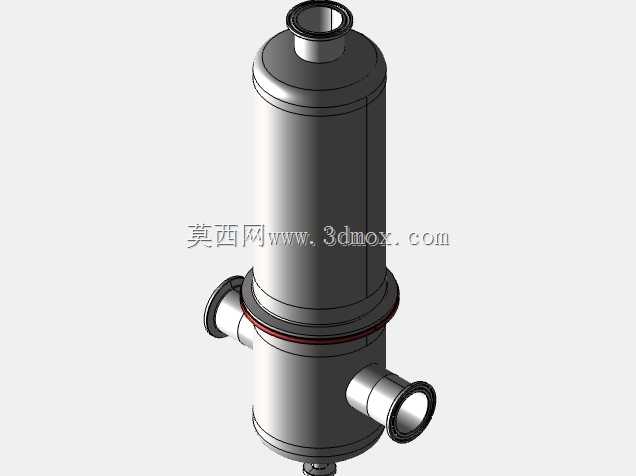

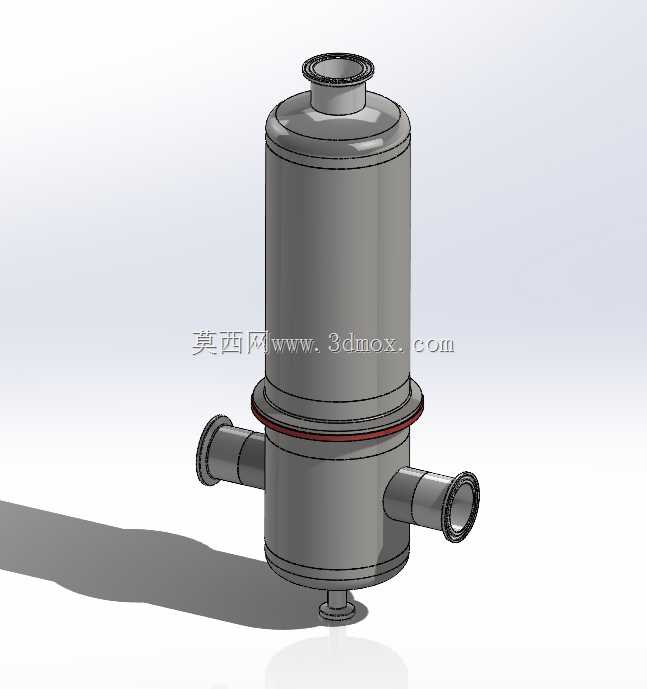

　　在气动系统、小型工艺送风管路、实验室气路以及中小型内燃机进气支路的搭建中，空气滤清器壳体是承担滤芯承载、流道导向、密封隔离的核心结构件，这款10英寸规格的壳体，适配常规10英寸高度的折叠式空气滤芯，进出气接口采用1.5英寸标准管径，能够直接对接同规格的镀锌钢管、PU气管或者不锈钢卫生级管路，不需要额外做变径转接，能减少管路装配的冗余配件，降低沿程压力损失。从结构设计逻辑来看，整体采用立式圆柱筒体布局，顶部设置小口径排气或者测压接口，可按需安装压差表或者排气阀，用来实时监测滤芯前后的压差值，判断滤芯堵塞状态，也能在初始通气时排出筒体内积存的空气，避免气阻影响通气效率。

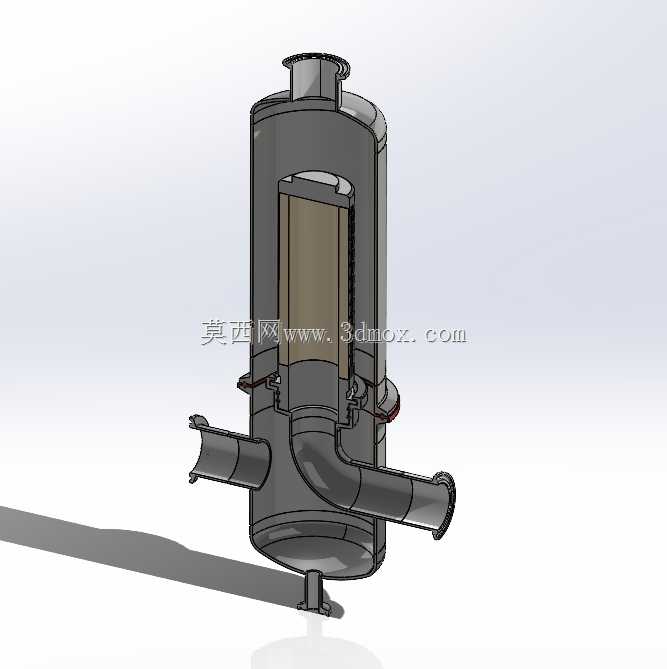

　　筒体中部设置一圈带密封槽的快拆连接结构，搭配红色密封圈实现上下筒体的静密封，这种分体式结构不需要完全拆卸整个壳体就能完成内部滤芯的更换，日常维护时只需要松开连接卡扣，取下上半段筒体就能直接抽出旧滤芯，装入新滤芯后复位即可，大幅缩短运维的停机时间。下部筒体对称布置两个水平方向的1.5英寸接口，采用侧进侧出的流道设计，进气进入筒体后会沿筒壁形成旋流，大颗粒的杂质会在离心力作用下先沉降到筒体底部的小排污接口处，不会直接冲击滤芯表面，能延长滤芯的使用寿命，底部的小接口可以按需安装排污阀，定期排出沉降的积水和大颗粒粉尘，不需要拆开筒体就能完成排污操作。

　　从安装边界来看，整体筒体的外径适配10英寸滤芯的常规安装尺寸，滤芯安装位设置了上下定位台阶，能保证滤芯安装后不会出现偏移，避免气流短路，也就是未经过滤的空气直接从滤芯和筒体的间隙流到出气侧。两个水平接口的中心高度保持一致，对接管路时不需要做高低位调整，接口端面采用标准的平口设计，既可以用卡箍连接，也能加工外螺纹做螺纹连接，适配不同行业的管路安装规范。筒体底部设置了小型支撑脚，既可以直接落地安装，也能通过支架固定在墙面或者设备机架上，支撑脚的高度预留了排污阀的安装空间，不会出现排污阀触底无法操作的问题。在实际应用场景中，这款壳体既可以用在小型空压机的进气前置过滤段，过滤进入空压机的空气中的粉尘和杂质，避免气缸、活塞环出现异常磨损；也可以用在涂装生产线的送风支路，过滤送入喷涂室的空气中的大颗粒杂质，提升涂装表面的质量；还能配套在小型真空设备的进气端，防止粉尘进入真空泵腔造成叶片磨损。设计过程中充分考虑了不同工况的耐压需求，筒体壁厚按照常规0.6-1.0MPa的工作压力做了强度校核，上下筒体的连接卡扣均匀分布，能保证密封面的压力均匀，不会出现局部泄漏的问题。

　　流道设计上特意避免了直角转弯的结构，进出气接口和筒体的连接处做了圆弧过渡，能减少气流的湍流噪音，同时降低气流阻力，在额定通气量下的压损控制在合理范围内，不会因为壳体本身的结构造成过大的能耗损失。密封结构选用的O型圈槽尺寸符合通用密封件标准，用户可以根据实际输送介质的温度、腐蚀特性更换不同材质的密封圈，比如丁腈橡胶、氟橡胶或者硅胶材质，适配不同的使用环境，不需要重新加工密封槽。另外，顶部的接口也可以根据使用需求改装成安全阀安装位，当筒体内压力超过设定值时自动泄压，保护滤芯和筒体不会因为超压出现损坏。整个壳体的结构没有复杂的异形曲面，加工工艺性好，采用不锈钢或者铝合金材质加工时，既可以用钣金焊接成型，也可以用铸造后机加工的方式生产，不同加工工艺都能保证结构的尺寸精度，降低生产制造成本。在三维建模过程中，所有的接口尺寸、密封槽尺寸、安装定位尺寸都按照通用机械设计标准做了参数化设置，用户可以根据自己的实际使用需求调整筒体高度、接口管径，快速衍生出不同规格的同系列产品，不需要重新从零开始建模，能大幅缩短结构设计的周期。
