PDR105贴片式功率电感器三维结构

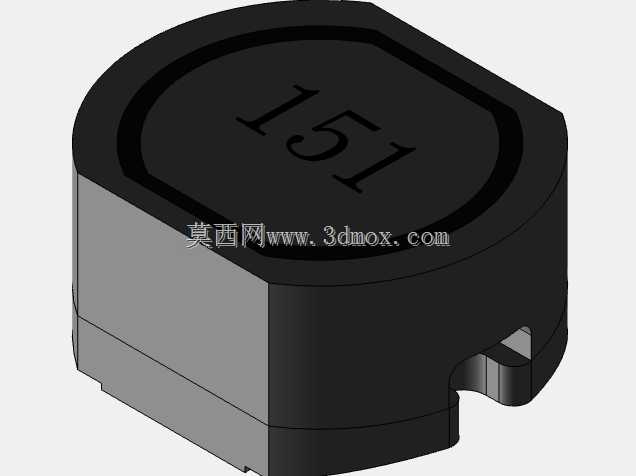

　　在消费电子、通讯终端、工业控制板卡的PCB布局设计中，贴片功率电感是DC-DC电源回路里不可或缺的被动元件，PDR105这款SMD封装的功率电感，主要承担电源回路的储能、滤波、扼流作用，在负载瞬态变化时维持输出电流的稳定性，抑制回路中的纹波噪声，避免高频干扰串入后端敏感电路，常见于手机、便携通讯设备、车载电子模块的电源管理单元中。从结构设计来看，这款电感采用屏蔽式绕线结构，外部的磁屏蔽罩采用闭合磁路设计，相比开磁路的非屏蔽电感，能大幅降低漏磁，减少对周边PCB走线、相邻敏感器件的电磁干扰，适合高密度贴装的紧凑型电路板场景。顶部丝印的151标识对应电感量参数，方便SMT贴片过程中的视觉识别与来料核对，避免错料风险。

　　外形设计上采用圆角方型的塑封磁体结构，底部预留两个对称的SMD焊盘，焊盘位置与封装尺寸严格匹配行业通用的105封装规格，长宽尺寸控制在10mm×10mm量级，高度方向做了薄型化处理，适配当前消费电子轻薄化的设计趋势，安装时不需要额外的插件孔，可直接通过回流焊工艺贴装在PCB表面，兼容全自动SMT生产线的贴装流程，能大幅提升板卡组装效率。设计这款电感的三维模型时，首先要还原磁体外壳的拔模斜度与边角圆角特征，这些细节是实际开模生产中必须考虑的工艺特征，若建模时忽略拔模角度，后续做模流分析或者模具设计时会出现脱模卡滞的问题；其次要精准还原底部焊盘的位置尺寸与焊盘的爬锡间隙，焊盘边缘与磁体底部的避让距离需要符合SMT贴装的工艺要求，避免回流焊时出现锡珠、连锡、立碑等焊接缺陷。

　　磁芯内部的绕线结构在建模时不需要完全还原每一圈漆包线的细节，但要保证整体内部腔体的尺寸与实际磁芯匹配，方便后续做整机结构的干涉检查时，能准确判断电感周边的安全距离，尤其是在高密度板卡布局中，电感顶部与结构外壳、屏蔽罩的间隙需要预留至少0.3mm以上，避免组装时出现压件问题。从实际选型应用的角度，这款电感的额定电流、饱和电流参数需要匹配后端负载的峰值电流需求，在三维布局阶段就要考虑电感的散热空间，因为功率电感在大电流工况下会产生温升，若周边布局了热敏感器件，需要预留足够的散热间隙，或者调整布局位置远离热源。

　　屏蔽罩的侧边缺口结构是为了绕线引脚引出与焊盘连接设计的，建模时这个缺口的尺寸要精准，否则会出现引脚与磁体干涉的问题，同时这个位置也是点胶固定的可选位置，在高振动的车载、工业场景应用中，可在这个缺口处补充红胶固定，提升电感的抗振动性能，避免长期振动后出现焊盘脱落的失效问题。对于结构工程师而言，拿到这款电感的三维模型后，首先要核对封装尺寸与 datasheet 标注的安装尺寸是否一致，重点确认焊盘的坐标位置、器件的最大外形轮廓、高度公差，在PCB Layout阶段导入模型做3D布局检查时，能提前发现与周边器件、结构件的干涉问题，减少后期打样的改板次数。相比插件式功率电感，这款SMD封装的电感在自动化生产中优势明显，不需要人工插件，可全程通过贴片机完成贴装，适合大批量生产的消费电子、通讯类产品，同时屏蔽式结构的EMC性能更优，能帮助产品更容易通过电磁兼容相关的认证测试。在建模过程中，磁体外表面的哑光质感、丝印的凹陷特征都做了还原，方便做产品渲染或者整机装配的可视化展示时，能更贴近实物的视觉效果，底部焊盘的金属镀层质感也做了区分，方便在装配检查时快速识别焊接位置。
